Kết Cấu Khung Ngang Nhà Công Nghiệp

20-04-2020 - Tin tức | 247

Việc chọn giải pháp khung ngang bao gồm các công việc: - Xác định sơ đồ khung. - Xác định các kích thước cơ bản của khung. - Bố trí khung trên mặt bằng.

KẾT CẤU KHUNG NGANG NHÀ CÔNG NGHIỆP

Kết cấu chịu lực củanhà xưởng gồm có các khung ngang cơ bản, liên hệ với nhau bằng các kết cấu dọc như:

- Hệ giằng.

- Dầm cầu trục.

- Kết cấu của mái.

- Kết cấu đỡ tường.

Khung ngang gồm có:

- Cột.

- Dàn ( ít khi dùng dầm đặc vì trọng lượng của dầm nặng và không thích hợp với nhịp lớn ).

Việc chọn giải pháp khung ngang bao gồm các công việc:

- Xác định sơ đồ khung.

- Xác định các kích thước cơ bản của khung.

- Bố trí khung trên mặt bằng.

Sơ đồ khung ngang

- Khung ngang có một nhịp hoặc nhiều nhịp, phù với hợp với mặt cắt ngang của nhà.

- Liên kết dàn và cột có thể là khớp hoặc cứng.

- Liên kết khớp dùng phổ biến vì chế tạo và lắp ráp thuận tiện.

- Khung liên kết khớp có độ cứng thấp, nên thích hợp với các nhà xưởng cẩu trục nhẹ, chiều cao nhỏ.

- Khung nhiều nhịp hay dùng liên kết khớp vì bản thân độ cứng của khung đã lớn, ngoài ra khó giải quyết cấu tạo của các nút cứng ở các cột giữa các khung.

- Khung hỗn hợp với cột bê tông cốt thép thì luôn luôn dùng liên kết khớp, với dàn đặt tự do lên đỉnh cột.

- Liên kết cứng tạo độ cứng lớn cho khung, được áp dụng khi yêu cầu độ cứng cao như đối với xưởng một nhịp chịu tải trọng cầu trục lớn hoặc khi chế độ làm việc nặng.

- Dàn của khung ngang có dạng tam giác, hoặc hình thang ( hai mái dốc ) hoặc cánh song song.

- Dàn tam giác chỉ áp dụng cho khung khớp, hai loại sau dùng cho cả khung khớp và khung cứng.

- Cột của nhà có cầu trục thường là cột giật bậc, tiết diện thay đổi từ vai đỡ cầu trục.

- Khi cầu trục nhẹ ( Q<15-20t ) nên dùng cột tiết diện không đổi, có cấu tạo đơn giản hơn.

- Khung nhiều nhịp của nhà xưởng có thể có các hình dạng khác nhau tùy theo chiều cao mỗi nhịp và cách lấy ánh sáng bên trên, cách thoát nước mái.

- Khi chiều cao nhà ở hai nhịp lân cận chênh lệch nhiều ví dụ từ 1,8m trở lên.

- Khung ngang có các kích thước chính theo phương nằm ngang liên quan đến bề rộng nhà ( nhịp khung ) và kích thước theo phương thẳng đứng, liên quan đến chiều cao có ích của nhà.

Kích thước theo phương nằm ngang

- Kích thước cơ bản là nhịp khung L ( khoảng cách giữa các trục định vị dọc ). Nhịp L có modun là 3m khi nhịp dưới 18m và modun 6m khi nhịp lớn hơn.

- Ở cột biên, trục định vị cách mép ngoài cột một khoảng a=250 hoặc 500mm hoặc trùng với mép cột ( a=0 ).

- Trường hợp a=0 áp dụng cho nhà xưởng không cầu trục hoặc cầu trục nhẹ, sức trục từ 30t trở xuống.

- Khoảng cách a=500mm áp dụng cho nhà có cầu trục Q>75t hoặc cầu trục chế độ làm việc nặng cần tổ chức lối cho người đi trên mặt dầm cầu trục .

- Các trường hợp còn lại thì a=250mm.

- Bề rộng phần trên của cột giật bậc ht, do yêu cầu độ cứng lấy vào khoảng 1/10 đến 1/12 chiều cao phần cột trên Ht vào khoảng 400-1000mm. Bề rộng 1000mm áp dụng khi cần trổ lỗ cho người đi qua bụng cột. Lỗ có kích thước 1800x400mm.

- Đối với cột giữa của khung nhiều nhịp, trục định vị trùng với trục cột.
- Để cho cầu trục khi chuyển động không chạm vào cột, khoảng cách λ từ trục ray đến trục định vị phải đảm bảo đủ lớn: λ>=B1+(ht-a)+D.

Trong đó:

B1: Phần đầu của cầu trục bên ngoài ray, lấy theo catalog cầu trục khoảng 200-500mm.

D là khe hở an toàn giữa cầu trục và mặt trong cột, lấy bằng 60-75mm.

Nhịp của cầu trục Lc là khoảng cách giữa hai tim ray: Lc=L-2λ

Lc có modun 0,5m nên λ phải lấy chẵn 250mm. Do đó λ có các trị số:

λ=750mm khi nhà có cầu trục Q<=75t.

λ=1000mm khi cầu trục lớn hơn 75t hoặc khi có lối đi xuyên qua cột .

λ=1250mm khi cầu trục rất nặng, hoặc khi có lối đi bên ngoài cột.

- Bề rộng phần cột dưới hd, do điều kiện độ cứng không lấy nhỏ hơn (1/1-1/20)H với H là chiều cao toàn cột.

- Trục của nhánh cột đỡ dầm cầu trục thường trùng với trục dầm cầu trục, khi đó bề rộng phần cột dưới là hd=a+λ, tức bằng 750,1000,1250,..mmm. Đối với khung dùng cột tiết diện không đổi, bề rộng cột không được nhỏ hơn 1/25H.

Kích thước theo phương thẳng đứng

- Kích thước cơ bản là khoảng cách nhỏ nhất H1 từ mặt nền đến mặt ray cầu trục; H1 được cho trong nhiệm vụ thiết kế căn cứ vào công nghệ sản xuất.

- Kích thước H2 từ mặt ray đến đáy kết cấu chịu lực ( cánh dưới của dàn ) được quyết định bởi gabarit của cầu trục: H2=(Hc+100)+f.

Trong đó:

Hc: Kích thước gabarit của cầu trục, từ mặt ray đến điểm cao nhất của xe con cầu trục

100: Khe hở an toàn giữa xe con và kết cấu

f: Khe hở phụ, xét độ võng của kết cấu, việc bố trí thanh giằng lấy bằng 200-400mm

Kích thước H2 lấy chẵn 200mm

Chiều cao nhà xưởng, từ nền nhà đến đáy của vì kèo: H=H1+H2

Kích thước H theo quy phạm QPXD57-73 lấy là bội số của 1,2m khi nhỏ dưới 10,m và của 1,8m khi lớn hơn

Kích thước thực của cột trên Ht từ vai đỡ dầm cầu trục đến dạ vì kèo: Ht=H2+Hdct+Hr

Hdct là chiều cao dầm cầu trục, lấy theo thiết kế điển hình hoặc cho sơ bộ khoảng (1/8-1/10) nhịp dầm ( bước cột )

Hr là chiều cao ray và đệm, sơ bộ lấy 200mm

Chiều cao phần dưới cột tính từ bản đế chân cột ( từ mặt móng ) đến chỗ đổi tiết diện Hd=H-Ht+H3

H3=600-1000mm phần cột chôn bên dưới cốt mặt nền

- Chiều cao cột ở đầu dàn bằng chiều cao dàn tại gối tựa. Dàn hình thang thường lấy chiều cao phủ bì ở gối tựa là 2250mm, dàn cách song song là 3150mm.

- Đối với khung nhiều nhịp cùng độ cao, kích thước đứng và ngang của cột biên và cả cột giữa lấy theo như vừa trình bày, bề rộng phần dưới cột giữa bằng 2λ ( dùng λ củ nhịp có trị số lớn hơn ).

- Khung nhiều nhịp có chênh lệch độ cao thì kích thước đứng của từng nhịp H,H1, H2,H',H1',H2' xác định riêng biệt như cách trên. Bề rộng phần dưới cột giữa là hđ=λ+λ' cột không đối xứng với trục định vị.

Bố trí khung ngang nhà công nghiệp

-Khung ngang nhà công nghiệp được bố trí theo phương ngang nhà, các cột khung tạo nên lưới cột

- Bước khung ( khoảng cách cốt dọc nhà ) có modun 6m.

- Bước cột biên thường là 6m để dễ giải quyết kết cấu bao che

- Bước cột giữa có thể là 6m, hoặc 12m thậm chí lớn hơn

- Trường hợp trốn cột giữa thì ngoài các khung hoàn toàn gồm đủ các cột, có có các khung không hoàn toàn ( dàn ở hàng cột giữa đặt lên dàn đỡ kèo )

-Khi nhà có kích thước mặt bằng quá lớn, để giảm ứng suất do thay đổi nhiệt độ. Nhà được chia cắt bởi những khe nhiệt đô thành những khối riêng biệt, gọi là khối nhiệt độ.Khoảng cách giữa các khe nhiệt độ được quy định như sau.

- Với khung toàn thép, khoảng cách dọc nhà là 200m, khoảng cách ngang nhà là 120m

- Với khung hỗn hợp thì các kích thước trên chỉ là 45m

- Trục của khe nhiệt độ ngang lấy trùng vào trục định vị. Cột tại chỗ khe nhiệt độ cũng như tại đầu hồi nhà phải dịch về phía trong 500mm . Với mục đich để cho kết cấu bao che giữ được kích thước thống nhất

Một trong những điểm mạnh của chúng tôi là nhờ những bước chuyển mình mạnh mẽ trong sự phát triển của công nghệ.BICluôn hướng đến những công nghệ mới và tốt nhất để đáp ứng được những yêu cầu đa dạng trong thi công, từkỹ thuật thi công phức tạp đến năng lực điều hành và thực hiện những dự án có quy mô.

XÂY DỰNG NHÀ XƯỞNG THEO CHUẨN QUỐC TẾ:

Lý do bạn nên chọn BIC:

1. Cung cấp giải pháp thiết kế, xây dựng nhà xưởng Đẹp, Chất Lượng cao.

2. Giáthi công nhà xưởng tối ưu nhất.

3. Dự Toán chính xác giá thi công nhà xưởng

4. Thời gian hoàn thành công trình nhanh chóng

5. Hỗ trợ tư vấn - gặp gỡ trao đổi hoàn toàn miễn phí.

BIClà công ty chuyên thiết kế và thi công xây dựng nhà xưởng, nhà thép tiền chế, nhà kho công nghiệp chất lượng cao ngoài ra BIC cònthiết kế thi công tòa nhà văn phòng, tham gia khảo sát, kiểm định,....

BICđã tham gia nhiều công trình xây dựng khắp nước. Chúng tôi đã có nhiều kinh nghiệm xây dựng những công trình có quy mô lớn của các nhà đầu tư nổi tiếng đến từ các quốc gia trên khắp thế giới như: Japan, Korean, Đài Loan, America ( USA ), Singapore,....

Uy tín củaBICngày càng được cũng cố khi chúng tôi được biết đến nhiều hơn qua những lời khen ngợi về thái độ làm việc chuyên nghiệp, nghiêm túc, tinh thần cầu thị và trung thực trong kinh doanh. BIC giờ đây đã là một thương hiệu được tin cậy đối với những chủ đầu tư có tên tuổi lớn tại thị trường Việt Nam.

Lợi ích của quý khách:

Chúng tôi đã và đang triển khai các dự án nhà xưởng quy mô lớn từ 70.000 mét vuông đến hơn 200.000 mét vuông của các doanh nghiệp nước ngoài đầu tư tại Việt Nam như: Korean, Japan, Đài Loan,....Chúng tôingày càng nỗ lực hơn để trở thành một trong những thương hiệu hàng đầu về uy tín, năng lực thực hiện dự án tại Việt Nam, vươn xa tới thị trường các nước trong khu vực Đông Nam Á và Thế Giới.

BICcam kết mang đến cho khách hàng dịch vụxây dựng nhà xưởng tốt nhất. Bằng sự nhiệt huyết và nỗ lực không ngừng của toàn bộ cán bộ công nhân viên.Đặc biệt, chúng tôi đã chinh phục được nhiều dự án lớn và lấy được lòng tin cũng như sự hài lòng của các "Ông Lớn" trên thế giới sang Việt Nam đầu tư công trình.

BIC rất hân hạnh được phục vụ quý khách với tinh thần:"HỢP TÁC CÙNG PHÁT TRIỂN"

Những mô hình xây dựng nhà xưởng tiền chế phổ biến hiện nay:

Xây dựng nhà xưởng phân theo vật tư:

NHỮNG DỰ ÁN XÂY DỰNG NHÀ XƯỞNG BIC ĐÃ VÀ ĐANG TRIỂN KHAI

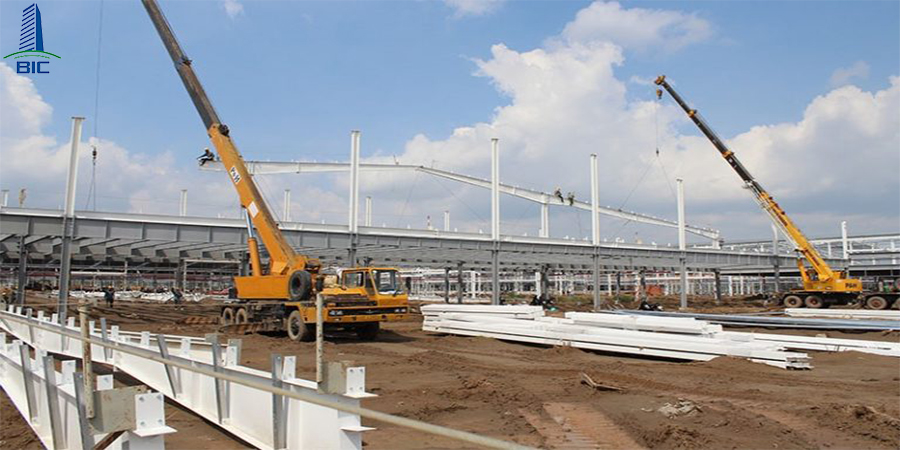

BIC đang triển khai xây dựng nhà xưởng công nghiệp
