Bản vẽ thiết kế nhà xưởng cần có khi xây dựng

20-06-2024 - Tin tức | 81

Một bản vẽ thiết kế nhà xưởng đầy đủ và chính xác sẽ giúp tránh được các sai sót trong quá trình thi công, tối ưu hóa chi phí và thời gian xây dựng, đồng thời đảm bảo an toàn và chất lượng công trình

Khi bắt đầu xây dựng bất kỳ công trình nào, điều đầu tiên và quan trọng nhất chính là phải có bản vẽ thiết kế nhà xưởng. Đây là bước chuẩn bị nền tảng, không thể thiếu trong quy trình xây dựng. Đặc biệt, đối với các công trình nhà xưởng, bản vẽ thiết kế không chỉ là tài liệu mô tả chi tiết các yếu tố kiến trúc mà còn là bản kế hoạch toàn diện bao gồm các dữ liệu cần thiết như kết cấu, hệ thống kỹ thuật, và các giải pháp công nghệ nhằm đảm bảo tính khả thi và hiệu quả của công trình. Một bản vẽ thiết kế nhà xưởng đầy đủ và chính xác sẽ giúp tránh được các sai sót trong quá trình thi công, tối ưu hóa chi phí và thời gian xây dựng, đồng thời đảm bảo an toàn và chất lượng công trình.

Hãy cùng BIC tìm hiểu kỹ hơn về những yếu tố cần có trong một bản vẽ thiết kế nhà xưởng chuyên nghiệp. Chúng tôi sẽ cung cấp những thông tin chi tiết và hữu ích để giúp bạn có cái nhìn tổng quan và sâu sắc hơn về quá trình thiết kế và xây dựng nhà xưởng, từ đó đảm bảo rằng công trình của bạn sẽ được thực hiện một cách hiệu quả và thành công nhất.

Bản vẽ thiết kế nhà xưởng công nghiệp là gì?

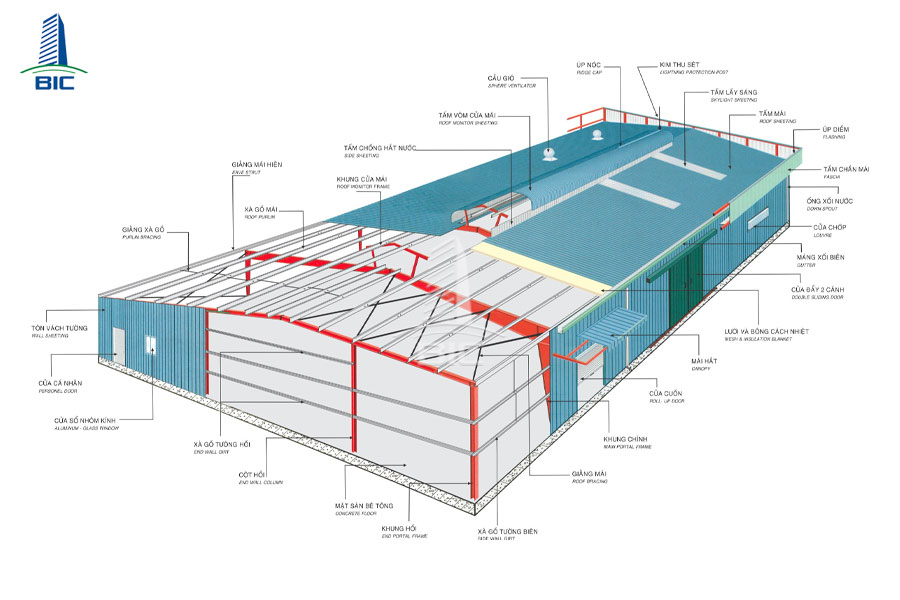

Bản vẽ thiết kế nhà xưởng công nghiệp là bản mô tả chi tiết về kết cấu, kiến trúc và các hệ thống kỹ thuật của một công trình nhà xưởng dưới dạng hình ảnh và thông số kỹ thuật.

Một bản vẽ càng chi tiết và rõ ràng thì quá trình xây dựng mới đạt chuẩn, đồng thời giúp xác định chính xác mức đầu tư kinh phí. Bản vẽ nhà xưởng và nhà công nghiệp tiền chế cần được thiết kế ngay từ những bước đầu tiên bởi các kỹ sư xây dựng có trình độ chuyên môn cao, sử dụng các phần mềm hỗ trợ kỹ thuật chuyên dụng. Điều này đảm bảo bản vẽ đạt độ chính xác cao nhất, giúp công trình nhà xưởng tiền chế đạt chất lượng tốt nhất.

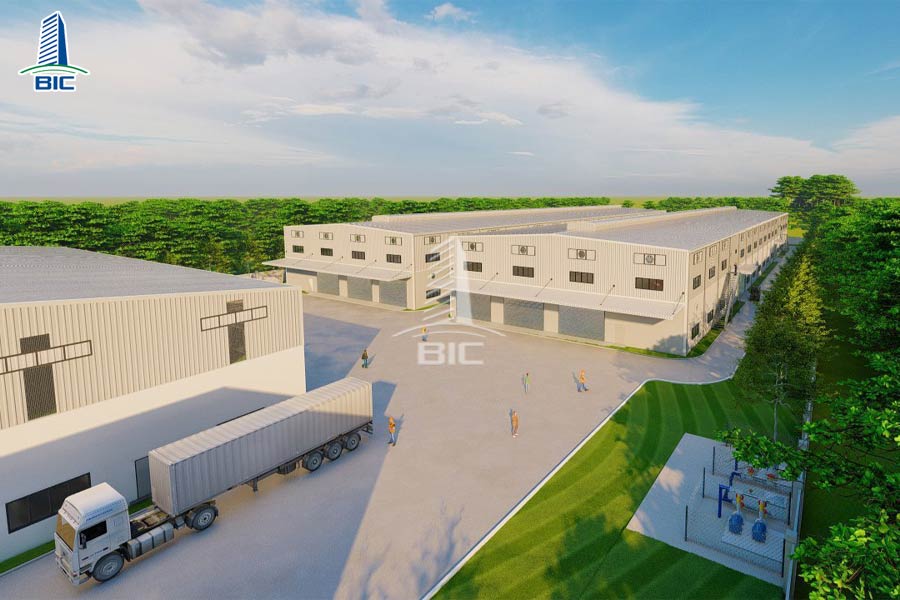

bản vẽ thiết kế nhà xưởng

Thiết kế nhà xưởng đóng vai trò quan trọng trong việc:

- Lên kế hoạch thi công: Bản vẽ giúp nhà thầu hiểu rõ về quy mô, cấu trúc, vật liệu và các yêu cầu kỹ thuật của công trình, từ đó lập kế hoạch thi công chi tiết, hợp lý và khoa học.

- Giám sát thi công: Bản vẽ là tài liệu quan trọng để giám sát thi công, đảm bảo công trình được thi công đúng theo thiết kế, đảm bảo chất lượng và an toàn.

- Thanh toán công trình: Bản vẽ là cơ sở để tính toán khối lượng công việc và thanh toán cho nhà thầu.

- Quản lý vận hành: Sau khi thi công xong, bản vẽ được sử dụng để quản lý vận hành nhà xưởng, bao gồm sửa chữa, bảo dưỡng và nâng cấp.

Các bản vẽ thiết kế nhà xưởng tiêu biểu

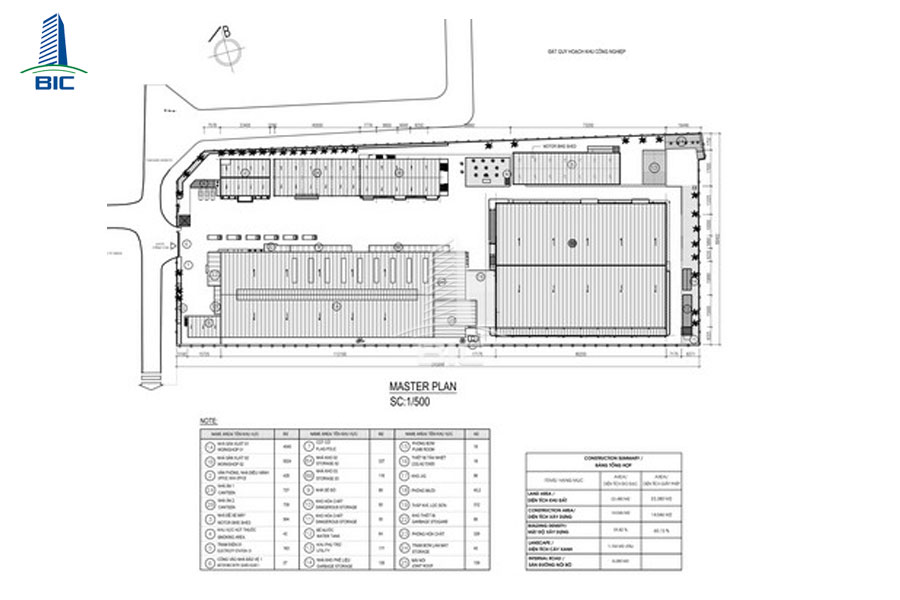

Bản vẽ tổng quát mặt bằng 1/500

Bản vẽ tổng quát mặt bằng tỷ lệ 1/500 là một loại bản vẽ quy hoạch được sử dụng trong thiết kế nhà xưởng và xây dựng công trình để thể hiện toàn bộ mặt bằng của một khu đất hoặc công trình với tỷ lệ 1:500. Đây là một tỷ lệ phổ biến trong các bản vẽ quy hoạch tổng thể, được kiến trúc sư thiết kế nhầm cung cấp một cái nhìn rõ ràng và chi tiết về toàn bộ khu vực được quy hoạch, nhưng vẫn đủ nhỏ gọn để dễ dàng quản lý và sử dụng.

- Quy hoạch chi tiết: Giúp các nhà quy hoạch và kiến trúc sư đưa ra các quyết định chính xác về bố trí tổng thể khu đất và các công trình trên đó.

- Xin giấy phép xây dựng: Đây là một trong những tài liệu bắt buộc trong hồ sơ xin giấy phép xây dựng, giúp cơ quan chức năng kiểm tra và phê duyệt dự án.

- Quản lý và giám sát thi công: Cung cấp thông tin chi tiết cho các nhà thầu và giám sát viên trong quá trình thi công, đảm bảo mọi hạng mục được thực hiện đúng theo kế hoạch.

- Định hướng phát triển: Giúp xác định các hướng phát triển hợp lý và bền vững cho khu vực quy hoạch.

Nhờ bản vẽ tổng quát mặt bằng 1/500, các bên liên quan có thể có cái nhìn toàn diện và chi tiết về dự án, từ đó đảm bảo tính khả thi và hiệu quả của việc thực hiện bản vẽ thiết kế nhà xưởng và xây dựng công trình.

bàn vẽ thiết kế nhà xưởng

Bản vẽ kiến trúc

Bản vẽ kiến trúc bao gồm các bản vẽ tổng thể và chi tiết về cách phân bố các khu vực trong công trình. Bản vẽ này mô tả quy hoạch kiến trúc trên mặt bằng, bao gồm cả mặt đứng và mặt cắt ngang. Bản vẽ mặt bằng phải thể hiện được chiều cao, chiều rộng và tỷ lệ phân chia các khu vực trong nhà xưởng. Mặt đứng cung cấp hình dạng tổng quát của công trình, trong khi mặt cắt ngang giúp nhìn rõ các chi tiết và cấu trúc bên trong thiết kế nhà xưởng tiền chế mà bạn dự định xây dựng.

Nội dung của bản vẽ kiến trúc

Bản vẽ mặt bằng:

- Thể hiện bố cục các tầng của công trình.

- Bao gồm các phòng, cửa ra vào, cửa sổ, và các không gian chức năng.

- Xác định kích thước và tỷ lệ của các khu vực.

Bản vẽ mặt đứng:

- Hiển thị các mặt ngoài của công trình từ các hướng nhìn khác nhau.

- Thể hiện chiều cao, cửa sổ, cửa ra vào, và các chi tiết ngoại thất.

Bản vẽ mặt cắt:

- Cắt ngang qua công trình để hiển thị cấu trúc bên trong.

- Giúp hiểu rõ hơn về cách bố trí không gian và kết cấu.

Tầm quan trọng của bản vẽ kiến trúc

Đảm bảo tính khả thi và hiệu quả của dự án: Giúp các bên liên quan có cái nhìn toàn diện và chi tiết về dự án.

Tiết kiệm thời gian và chi phí: Giảm thiểu sai sót trong quá trình thi công, từ đó tiết kiệm thời gian và chi phí.

Tăng tính thẩm mỹ và chức năng của công trình: Giúp tạo ra các công trình không chỉ đẹp mắt mà còn đáp ứng đầy đủ các yêu cầu về chức năng và tiện nghi.

Nhờ vào sự chi tiết và chính xác của bản vẽ kiến trúc, việc thực hiện các dự án xây dựng trở nên hiệu quả và an toàn hơn, đồng thời đảm bảo rằng ý tưởng trong bản vẽ thiết kế nhà xưởng của kiến trúc sư được hiện thực hóa một cách trọn vẹn.

thiết kế nhà xưởng

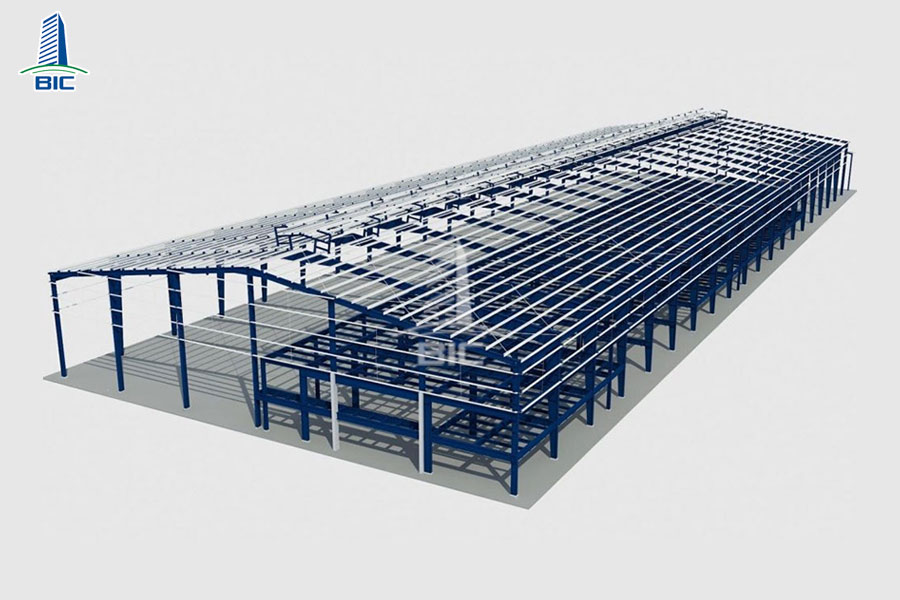

Bản vẽ kết cấu thép

Bản vẽ kết cấu thép là một loại bản vẽ kỹ thuật đặc biệt, được sử dụng để thiết kế nhà xưởng và xây dựng các công trình sử dụng kết cấu thép như nhà xưởng, nhà công nghiệp, cầu, tòa nhà cao tầng và các công trình hạ tầng khác. Đây là công cụ quan trọng giúp các kỹ sư, kiến trúc sư và nhà thầu hiểu rõ về cách thức bố trí và lắp ráp các cấu kiện thép trong công trình.

Bản vẽ kết cấu thép bao gồm các chi tiết mặt bằng và các vị trí được định vị một cách chính xác, nhằm thể hiện toàn bộ cấu trúc thép của công trình. Bản vẽ thiết kế nhà xưởngbao gồm chi tiết về móng, mặt bằng cột, dầm, kèo, cũng như các cột thép và thanh xà ngang cần sử dụng. Toàn bộ phần khung kết cấu thép, từ móng cho đến các cấu kiện chính như cột và dầm, đều được thể hiện chi tiết trên bản vẽ này. Điều này giúp đảm bảo tính chính xác và hiệu quả trong quá trình thiết kế, sản xuất và thi công công trình.

bản vẽ thiết kế nhà xưởng

Bản vẽ cơ điện

Bản vẽ cơ điện là một loại bản vẽ kỹ thuật chuyên dụng trong thiết kế nhà xưởng, dùng để thể hiện chi tiết các hệ thống cơ điện của một công trình. Hệ thống cơ điện bao gồm các thành phần liên quan đến điện, cơ khí, thông gió và điều hòa không khí, hệ thống cấp thoát nước và hệ thống phòng cháy chữa cháy. Bản vẽ cơ điện là công cụ quan trọng giúp các kỹ sư, nhà thầu và các bên liên quan khác hiểu rõ và thực hiện đúng các yêu cầu kỹ thuật trong thiết kế và thi công nhà xưởng.

Nội dung của bản vẽ cơ điện

Bản vẽ hệ thống điện:

- Sơ đồ mạch điện: Hiển thị mạch điện chính, các đường dây dẫn điện, các bảng điện, ổ cắm, công tắc và thiết bị điện khác.

- Sơ đồ điều khiển và bảo vệ: Bao gồm các thiết bị điều khiển, relay, bộ ngắt mạch và các hệ thống bảo vệ điện.

- Sơ đồ chiếu sáng: Thể hiện vị trí và loại đèn chiếu sáng, hệ thống dây dẫn và công tắc điều khiển.

Bản vẽ hệ thống cấp thoát nước:

- Sơ đồ cấp nước: Hiển thị vị trí các đường ống cấp nước, bể chứa nước, van và thiết bị cấp nước.

- Sơ đồ thoát nước: Thể hiện hệ thống thoát nước, ống thoát nước mưa, ống thoát nước thải, bể phốt và các điểm xả.

Bản vẽ hệ thống HVAC:

- Sơ đồ hệ thống sưởi: Bao gồm các lò sưởi, đường ống dẫn nhiệt, van và bộ điều khiển nhiệt độ.

- Sơ đồ hệ thống thông gió: Thể hiện vị trí các quạt thông gió, ống dẫn khí và cửa thông gió.

- Sơ đồ hệ thống điều hòa không khí: Hiển thị các máy điều hòa, ống dẫn lạnh, van và các thiết bị điều khiển nhiệt độ.

Bản vẽ hệ thống phòng cháy chữa cháy:

- Sơ đồ hệ thống báo cháy: Bao gồm các cảm biến khói, báo động, tủ điều khiển và dây dẫn.

- Sơ đồ hệ thống chữa cháy: Thể hiện các bình chữa cháy, hệ thống phun nước tự động (sprinkler), ống dẫn nước chữa cháy và các van điều khiển.

Tầm quan trọng của bản vẽ cơ điện

- Đảm bảo tính chính xác và hiệu quả: Giúp các bên liên quan hiểu rõ và thực hiện đúng các yêu cầu kỹ thuật, giảm thiểu sai sót trong quá trình thi công.

- Tăng tính an toàn: Giúp đảm bảo các hệ thống cơ điện được lắp đặt và vận hành an toàn.

- Tiết kiệm thời gian và chi phí: Giảm thiểu các vấn đề phát sinh trong quá trình thi công và bảo trì, từ đó tiết kiệm thời gian và chi phí.

- Đảm bảo chất lượng công trình: Giúp các hệ thống cơ điện hoạt động hiệu quả và bền vững, đảm bảo chất lượng tổng thể của công trình.

Bản vẽ cơ điện là một phần không thể thiếu trong quá trình thiết kế, thi công và bảo trì các công trình xây dựng, đóng vai trò quan trọng trong việc đảm bảo tính hiệu quả và an toàn của các hệ thống cơ điện.

Nhà xưởng tiền chế đang trở thành lựa chọn phổ biến đối với các doanh nghiệp sản xuất ngày nay. Nếu bạn đang có nhu cầu sở hữu bản vẽ thiết kế nhà xưởng chất lượng, hãy liên hệ ngay với BIC để sở hữu nhà xưởng sản xuất chất lượng cho doanh nghiệp của bạn. Chúng tôi cam kết cung cấp giải pháp tối ưu và dịch vụ chuyên nghiệp, đảm bảo mang đến sự hài lòng và thành công cho dự án của bạn.
