Các loại ván khuôn trong xây dựng

22-02-2021 - Tin tức | 136

Ván khuôn xây dựng (hay còn gọi là cốp pha) là một khuôn hoặc hộp mở, giống như thùng chứa mà bê tông tươi được đổ và nén. Khi bê tông được thi công, ván khuôn được tháo dỡ và một khối rắn được tạo ra theo hình dạng mặt trong của ván khuôn. Phần trên của ván khuôn thường để mở. Hệ thống chống cùm...

Các loại ván khuôn trong xây dựng

Ván khuôn xây dựng (hay còn gọi là cốp pha) là một khuôn hoặc hộp mở, giống như thùng chứa mà bê tông tươi được đổ và nén. Khi bê tông được thi công, ván khuôn được tháo dỡ và một khối rắn được tạo ra theo hình dạng mặt trong của ván khuôn. Phần trên của ván khuôn thường để mở. Hệ thống chống cùm là hệ thống hỗ trợ cần thiết giữ cho ván khuôn ở đúng vị trí.

Ván khuôn xây dựng cho kết cấu bê tông cần đáp ứng các nhu cầu

1. Đủ mạnh để chống lại áp lực hoặc trọng lượng của bê tông cộng với bất kỳ tải trọng xây dựng nào.

2. Đủ cứng để giữ lại hình dạng mà không bị biến dạng quá mức.

3. Kinh tế về tổng chi phí của các hình thức và hoàn thiện bề mặt bê tông khi được yêu cầu.

4. Đủ kín nước để tránh rò rỉ tại các khớp.

Suy xét kinh tế cho ván khuôn (cốp pha)

Để giảm chi phí ván khuôn cho các kết cấu bê tông, cần xem xét những điều sau đây:

1. Thiết kế ván khuôn để cung cấp đầy đủ nhưng không quá chắc chắn và cứng.

2. Chế tạo hình thức thành các kích thước mô đun để tái sử dụng mà không cần tái chế khi đưa vào thực tế.

3. Chuẩn bị bản vẽ làm việc trước khi chế tạo các mẫu.

4. Chế tạo các phần hình thành trên mặt đất chứ không phải trên giàn giáo.

5. Sử dụng vật liệu ván khuôn tiết kiệm nhất, xem xét chi phí ban đầu và tái sử dụng.

6. Không sử dụng nhiều đinh hơn mức cần thiết để nối các biểu mẫu lại với nhau một cách an toàn.

7. Tháo ván khuôn ngay khi được phép.

8. Làm sạch và khôi phục bằng cách sử dụng chất giải phóng sau mỗi lần sử dụng.

9. Khi được phép lắp đặt, áp dụng ngay cho nhiều công trình xây dựng (nếu có thể) để giảm tổng số lượng vật liệu cần thiết, cho phép thợ làm việc liên tục hơn.

Phân loại vật liệu ván khuôn trong xây dựng

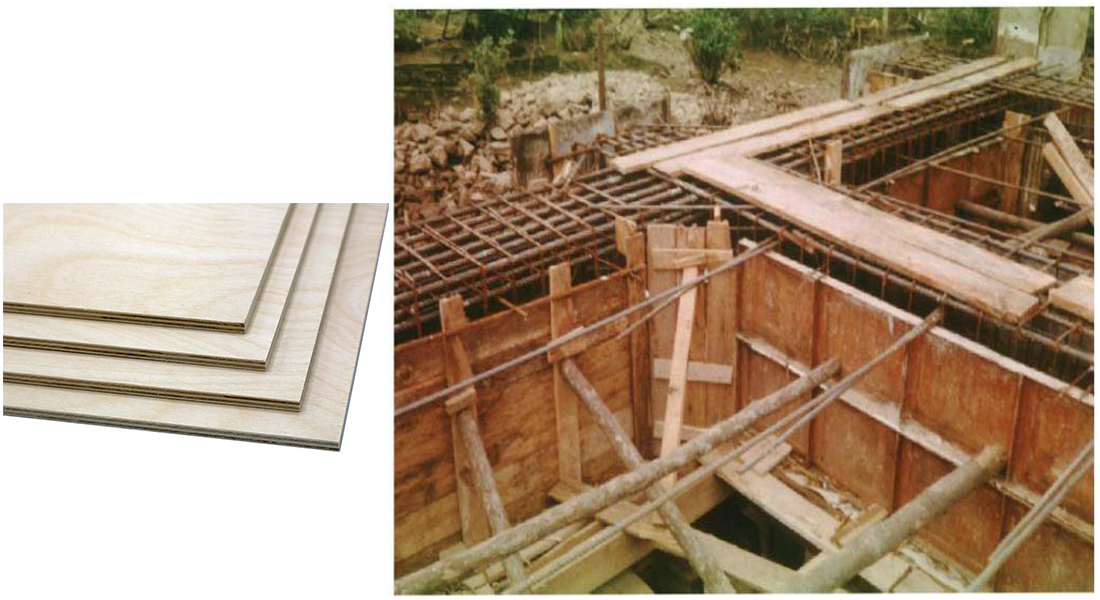

Ván khuôn gỗ

Phân làm 2 loại

Gỗ xẻ: là vật liệu thường có sẵn và có yếu tố sức mạnh, trọng lượng và chi phí tuyệt vời.

Ván ép:

Việc sử dụng gỗ dán trong bê tông tạo hình để đối mặt với hình thức đã cải thiện chất lượng bê tông thành phẩm.

Các tấm gỗ dán tương đối lớn đã giảm chi phí xây dựng và đồng thời cung cấp các bề mặt mịn giúp giảm chi phí hoàn thiện bề mặt bê tông.

Plywood là một sản phẩm gỗ được sản xuất bao gồm một số tấm veneer, hoặc plies.

ván khuôn gỗ xây dựng

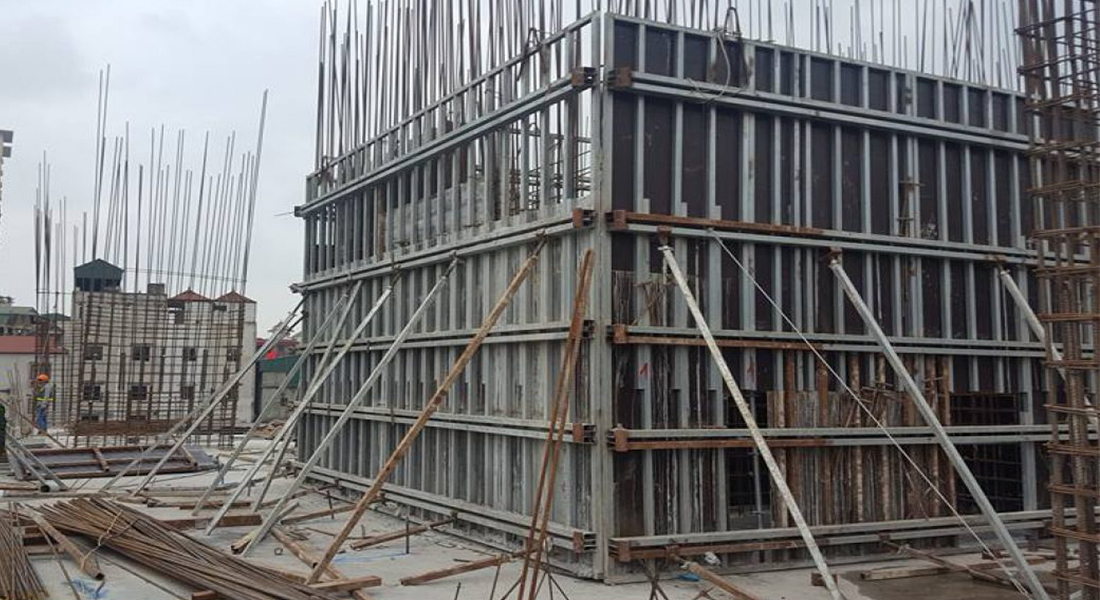

Ván khuôn kim loại

Chi phí ban đầu của ván khuôn kim loại nhiều hơn ván khuôn gỗ nhưng số lượng tái sử dụng ván khuôn kim loại cao hơn gỗ.

Trong dài hạn, ván khuôn kim loại có thể lợi thế về kinh tế hơn ván khuôn gỗ.

Công trình xây dựng lớn dùng ván khuôn kim loại có thể yêu cầu một số thiết bị nâng để xử lý các tấm ván khuôn.

Ván khuôn tấm thép gặp vấn đề gỉ. Để tránh rỉ sét, trong mỗi lần sử dụng, các bề mặt phải được bôi dầu bằng chất giải phóng thích hợp.

Trong sử dụng ván khuôn kim loại, các tấm kim loại được chuẩn bị có kích thước tiêu chuẩn. Điều này mang lại những khó khăn trong việc dựng các kích thước không đều của ván khuôn.

Thép, nhôm hoặc magie là kim loại được sử dụng rộng rãi nhất.

ván khuôn kim loại

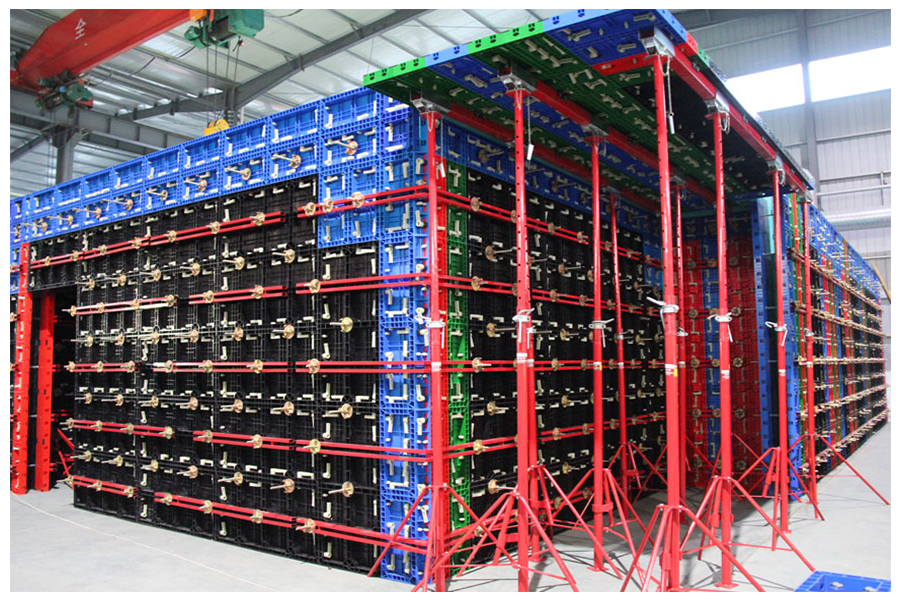

Ván khuôn nhựa

Chúng có bề mặt không thấm nước, thường tạo ra một lớp mịn cho bê tông.

Ván khuôn nhựa có thể được gia cố hoặc không gia cố.

Nhựa được gia cố bằng sợi thủy tinh.

Nhựa gia cường được sản xuất đặc biệt cho một loại ván khuôn cụ thể.

Nhựa không gia cố được sản xuất ở dạng tấm với bề mặt nhẵn hoặc có kết cấu.

Ván khuôn nhựa nhẹ hơn nhưng kém bền hơn ván khuôn kim loại.

ván khuôn nhựa

Phân loại ván khuôn theo hình dạng

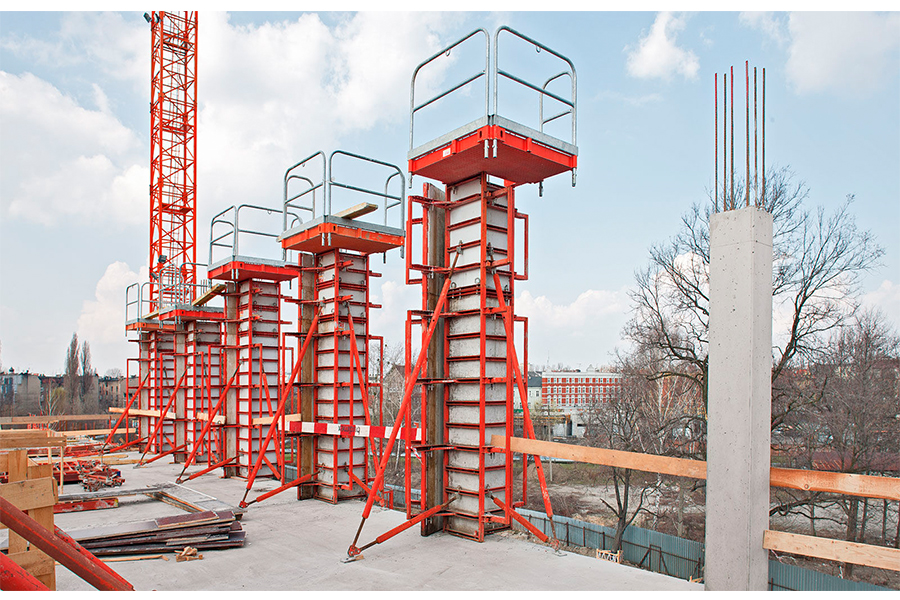

Ván khuôn cột

Ván khuôn cột thường được làm bằng tấm gỗ hoặc kim loại.

Nguyên tắc là tạo ra một hộp kín có các khung với kích thước chính xác của cột và cố định.

Hộp được giữ ở vị trí bằng kẹp cột thép hoặc các chốt được bắt vít và được hỗ trợ bởi các đinh tán.

ván khuôn cột

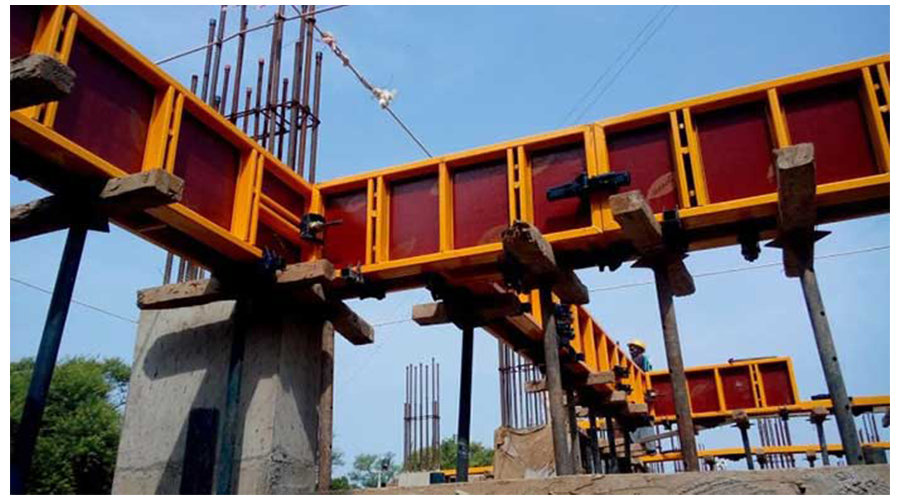

Ván khuôn dầm

Ván khuôn dầm bao gồm phần mở xuyên qua và vì nó không được đóng ở phía trên nên đòi hỏi nhiều khung hỗ trợ hơn để hạn chế các bên.

Ván khuôn gỗ, điều này được thực hiện bằng cách sử dụng một thanh giằng trên đỉnh của một thành dọc.

Các tấm kim loại được nối lại với nhau ở các góc; nhưng cần có trụ gỗ để hỗ trợ dọc.

ván khuôn dầm

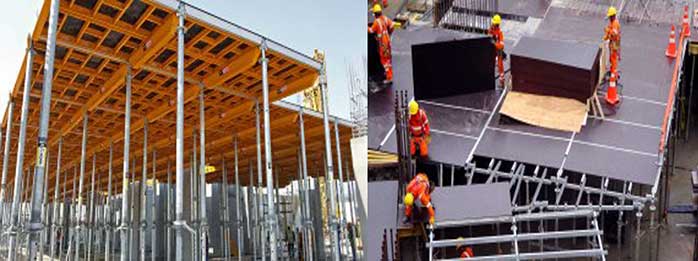

Ván khuôn sàn

Sàn nhà đòi hỏi một diện tích lớn của ván khuôn; thường được cung cấp thường xuyên từ dầm này sang dầm khác.

Ván khuôn sàn gỗ bao gồm các tấm gỗ; hoặc tấm gỗ dán được lắp đặt trên một loạt các thanh gỗ.

Các ke gốc bằng gỗ hoặc kim loại có thể được sử dụng cho các giá đỡ dọc.

Các tấm kim loại có thể được sử dụng và bắt vít; hoặc kẹp lại với nhau và được giữ cố định bằng một hệ thống xà gồ kim loại; hoặc hệ thống giàn giáo dạng bảng.

ván khuôn sàn

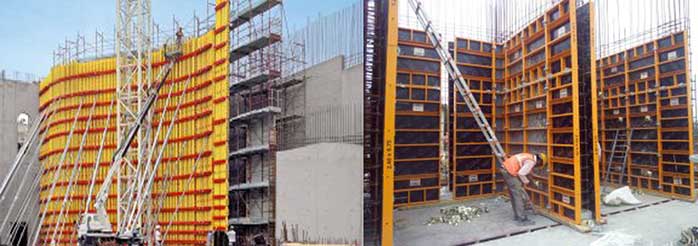

Ván khuôn tường

Ván khuôn tường đơn giản hơn so với các cấu kiện bê tông khác vì lực thực tế chống lại nó ít hơn; hầu hết tải trọng được mang theo chiều dọc xuống.

Các tấm ở cả hai bên được giữ ở vị trí bằng các mối khóa.

Khóa cũng được sử dụng như miếng đệm, sắp xếp độ dày của tường.

Các hệ thống hỗ trợ bên tường thường là các cây chống dốc xuống.

ván khuôn tường
