Trong hạ tầng cơ điện (MEP), hệ thống chiếu sáng là hạng mục vận hành liên tục 24/7, ảnh hưởng trực tiếp đến năng suất lao động, thị lực công nhân và chi phí tiền điện hàng tháng của nhà máy. Tuy nhiên, việc thiết kế chiếu sáng nhà xưởng thường bị xử lý cảm tính hoặc rập khuôn, dẫn đến tình trạng khoảng tối đổ bóng, chói lóa mắt hoặc phân bổ quang thông không đều. Những thiếu sót này không chỉ làm tăng tỷ lệ sản phẩm lỗi trong quá trình thao tác mà còn lãng phí đáng kể chi phí đầu tư thiết bị và điện năng tiêu thụ.
Để đảm bảo hiệu quả vận hành tối ưu, chủ đầu tư cần nắm rõ các tiêu chuẩn kỹ thuật về độ chiếu sáng (độ Lux), chỉ số hoàn màu, khả năng hạn chế chói lóa và phương pháp bố trí đèn phù hợp với từng dây chuyền sản xuất. Bài viết này, BIC hệ thống hóa các quy chuẩn chiếu sáng hiện hành và hướng dẫn giải pháp tính toán, bố trí thiết bị chuẩn xác trong quy trình thiết kế xây dựng, giúp doanh nghiệp dễ dàng kiểm soát chất lượng và tối ưu hóa ngân sách khi triển khai thiết kế thi công nhà máy.
Tại sao thiết kế chiếu sáng nhà xưởng đúng tiêu chuẩn là bài toán đầu tư thông minh?
Trong tổng chi phí vận hành hàng tháng của một nhà xưởng công nghiệp, năng lượng tiêu thụ cho hệ thống chiếu sáng chiếm một tỷ trọng đáng kể. Việc đầu tư bài bản cho công tác thiết kế chiếu sáng nhà xưởng ngay từ giai đoạn lập dự án không đơn thuần là lắp đặt các bóng đèn phát sáng, mà là giải pháp kỹ thuật trực tiếp tác động đến năng suất dây chuyền, sự an toàn của người lao động và dòng tiền của doanh nghiệp.
Nâng cao năng suất lao động và giảm tỷ lệ sản phẩm lỗi
Môi trường ánh sáng đạt chuẩn về độ chiếu sáng (độ Lux), không bị nhấp nháy hay đổ bóng che khuất tầm nhìn là điều kiện tiên quyết để người lao động duy trì sự tập trung cao độ.
- Tối ưu độ chính xác: Khi độ Lux đạt đúng tiêu chuẩn cho từng ngành nghề, công nhân nhanh chóng nhận diện chính xác các chi tiết máy kích thước nhỏ, phân biệt dải màu sắc chuẩn xác và phát hiện sớm các khuyết tật bề mặt sản phẩm (như vết xước, đường may lệch, lỗi bavia cơ khí).
- Bảo vệ sức khỏe và an toàn: Ánh sáng phân bổ đồng đều giúp mắt công nhân không phải điều tiết liên tục, giảm hiện tượng mỏi mắt, đau đầu hay buồn ngủ trong các ca làm việc đêm. Điều này làm giảm tối đa nguy cơ xảy ra tai nạn lao động liên quan đến máy móc quay và xe nâng di chuyển nội bộ.
Tối ưu chi phí điện năng (OPEX) và chi phí bảo trì dài hạn
Một thiết kế chiếu sáng thiếu tính toán thường dẫn đến hai thái cực lãng phí: hoặc lắp đặt thừa số lượng đèn gây tốn chi phí đầu tư ban đầu (CAPEX), hoặc dùng đèn công suất lớn chất lượng kém làm tăng vọt tiền điện hàng tháng (OPEX).
Giải pháp thiết kế hiện đại giải quyết triệt để bài toán này thông qua việc:
- Tính toán quang thông chuẩn xác: Sử dụng các dòng đèn LED công nghiệp thế hệ mới có hiệu suất phát quang cao (> 130 - 150 m/W), giúp tiết kiệm từ 50% đến 70% điện năng so với hệ thống đèn Metal Halide hay Huỳnh quang truyền thống.
- Tận dụng ánh sáng tự nhiên: Kết hợp dải tôn lấy sáng Polycarbonate trên mái và hệ thống điều khiển tự động Dimming theo thời gian thực, tự động giảm công suất đèn vào ban ngày để tiết kiệm tối đa điện năng.
- Giảm chi phí thay thế: Đèn LED công nghiệp chuẩn thiết kế có tuổi thọ đạt từ 50.000 đến 60.000 giờ, giảm bớt tần suất và chi phí thuê xe nâng bảo trì, thay mới bóng đèn ở độ cao từ 8m đến 12m.
Đảm bảo điều kiện nghiệm thu pháp lý và môi trường làm việc
Hệ thống chiếu sáng là một trong những tiêu chí kiểm tra bắt buộc của Sở Lao động - Thương binh & Xã hội, Bộ Y tế và các đoàn đánh giá tiêu chuẩn quốc tế (như ISO, SEDEX, WRAP) khi kiểm tra điều kiện môi trường làm việc của nhà máy.
Bản vẽ thiết kế xây dựng được tính toán chuẩn xác theo Quy chuẩn Kỹ thuật Quốc gia QCVN 22:2016/BYT (về Quy chuẩn kỹ thuật quốc gia về chiếu sáng - Mức cho phép chiếu sáng nơi làm việc) và TCVN 7114-1:2008 (về Ergonomi - Chiếu sáng nơi làm việc) giúp chủ đầu tư:
- Dễ dàng vượt qua các kỳ kiểm định đo đạc môi trường lao động định kỳ.
- Đáp ứng đầy đủ các tiêu chí trách nhiệm xã hội và môi trường làm việc của các đối tác, khách hàng quốc tế khi đánh giá năng lực nhà máy để ký kết hợp đồng gia công, sản xuất.
Bộ tiêu chuẩn kỹ thuật bắt buộc khi thiết kế chiếu sáng nhà xưởng
Để hồ sơ thiết kế chiếu sáng nhà xưởng đạt độ chính xác cao và đáp ứng trọn vẹn yêu cầu kiểm định, kỹ sư MEP phải tuân thủ nghiêm ngặt 4 chỉ số kỹ thuật cốt lõi dưới đây:
Tiêu chuẩn độ chiếu sáng (Độ Lux / Illuminance)
Độ chiếu sáng (E, đơn vị Lux) là mật độ quang thông chiếu trên một đơn vị diện tích mặt phẳng làm việc. Tùy thuộc vào độ phức tạp và tỉ mỉ của từng công đoạn sản xuất, mức Lux yêu cầu được quy định rõ trong QCVN 22:2016/BYT:
- Khu vực kho bãi, lối đi nội bộ: 100 - 150 Lux.
- Khu vực gia công cơ khí thô, đúc, hàn: 200 - 300 Lux.
- Khu vực xưởng may, đóng gói, chế biến thực phẩm: 300 - 500 Lux.
- Khu vực lắp ráp linh kiện điện tử, in ấn, may chi tiết: 500 - 750 Lux.
- Khu vực kiểm tra chất lượng sản phẩm (QC): 750 - 1000 Lux.
Chỉ số hoàn màu (CRI) và Nhiệt độ màu (CCT)
- Chỉ số hoàn màu (Ra/CRI): Đánh giá mức độ chân thực của màu sắc vật thể dưới ánh sáng đèn so với ánh sáng tự nhiên. Môi trường công nghiệp bắt buộc sử dụng nguồn sáng có Ra≥80. Riêng các khu vực kiểm hàng QC, xưởng in, xưởng nhuộm đòi hỏi Ra≥90.
- Nhiệt độ màu (CCT): Nhà xưởng thường ưu tiên dải nhiệt độ màu từ 4000K đến 6500K (ánh sáng trung tính đến trắng sáng) nhằm tạo cảm giác tỉnh táo, tăng cường sự tập trung cho công nhân.
Chỉ số hạn chế chói lóa (UGR) và độ đồng đều ánh sáng (Uo)
- Chỉ số chói lóa (UGR): Ánh sáng chiếu trực tiếp hoặc phản xạ vào mắt gây lóa sẽ làm giảm thị lực tạm thời. Bản vẽ thiết kế phải kiểm soát chỉ số UGR ≤ 19 - 25 tùy theo khu vực làm việc thông qua việc lựa chọn chóa đèn có góc chiếu hợp lý hoặc lắp thêm chóa phản quang chống chói.
- Độ đồng đều (Uo): Là tỷ lệ giữa độ chiếu sáng nhỏ nhất và độ chiếu sáng trung bình trên mặt phẳng làm việc (Uo = Emin/ Eavg). Quy chuẩn yêu cầu Uo ≥ 0,6 - 0,7 để loại bỏ hoàn toàn các "vùng tối" xen kẽ vùng quá sáng trong xưởng.
Mật độ công suất chiếu sáng (W/m2) và chỉ số bảo vệ (IP)
- Mật độ công suất: Để đạt tiêu chuẩn tiết kiệm năng lượng, tổng công suất chiếu sáng trên diện tích xưởng phải được khống chế ở mức ≤ 8 - 10 =W/m2.
- Chỉ số bảo vệ (IP): Đèn lắp đặt trong nhà xưởng công nghiệp thông thường cần đạt tối thiểu IP54. Đối với các môi trường nhiều bụi mịn, độ ẩm cao hoặc có hóa chất, đèn phải đạt tiêu chuẩn IP65/IP66 kháng bụi nước tuyệt đối và đạt chỉ số chống va đập cơ học IK08/IK10.
Các giải pháp và phương pháp bố trí đèn chiếu sáng nhà xưởng công nghiệp
Việc bố trí đèn không chỉ dựa trên kinh nghiệm mà phải trải qua quá trình tính toán mô phỏng kỹ thuật nhằm tối ưu số lượng thiết bị và chi phí dây dẫn.
Giải pháp chiếu sáng hỗn hợp (Chiếu sáng chung + Chiếu sáng cục bộ)

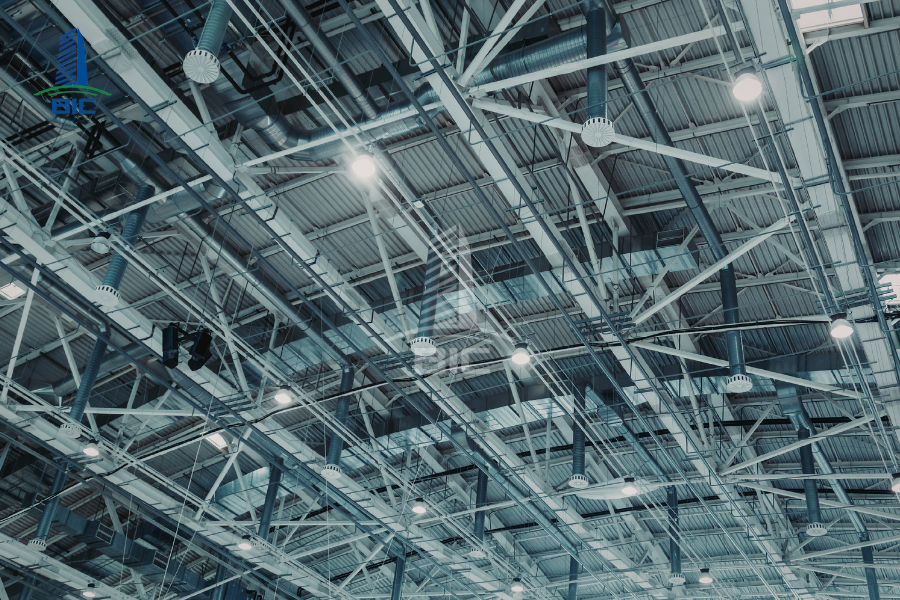

- Chiếu sáng chung: Sử dụng hệ thống đèn Highbay LED hoặc đèn tuýp LED công nghiệp treo trên cao (độ cao từ 6m đến 12m) để phủ đều ánh sáng cho toàn bộ không gian di chuyển và không gian chung của xưởng.
- Chiếu sáng cục bộ: Bố trí thêm các bộ đèn chiếu sáng trực tiếp tại từng bàn thao tác, vị trí kim may hoặc bàn kiểm định QC. Giải pháp này giúp tăng cường độ Lux tại điểm làm việc cần thiết mà không phải nâng công suất của toàn bộ hệ thống chiếu sáng chung, giúp tiết kiệm đáng kể chi phí điện năng.
Hướng dẫn bố trí khoảng cách đèn theo chiều cao treo (Tỷ lệ S/H)
Khoảng cách giữa hai đèn kế tiếp (S) và chiều cao từ mặt đèn đến mặt phẳng làm việc (H) phải tuân theo tỷ lệ $S/H$ do nhà sản xuất quy định (thường S/H ≈ 1,2 - 1,5).
- Nếu lắp đèn quá xa nhau (S > 1,5H): Mặt sàn sẽ xuất hiện các dải tối ở khoảng giữa hai đèn.
- Nếu lắp đèn quá gần nhau (S < 1,0H): Ánh sáng bị chồng lấp lãng phí và gây ra hiện tượng chói lóa.
Kết hợp cửa mái tôn lấy sáng tự nhiên và hệ thống điều khiển thông minh
- Mái lấy sáng Polycarbonate: Bố trí các dải tôn lấy sáng chiếm khoảng 5% - 10% diện tích mái nhà xưởng để tận dụng nguồn sáng mặt trời vào ban ngày.
- Hệ thống điều khiển DALI/Dimming: Tích hợp cảm biến ánh sáng tự nhiên. Khi trời nắng tốt, hệ thống tự động giảm bớt công suất đèn LED xuống 30% - 50% để giữ nguyên độ Lux chuẩn trên mặt bàn làm việc, cắt giảm tối đa lượng điện tiêu thụ.
Bố trí chiếu sáng cho từng mô hình nhà xưởng công nghiệp đặc thù
Thiết kế chiếu sáng cho kho hàng và kệ chứa hàng cao tầng (Pallet Racking)
Các trung tâm logistics có hệ thống kệ hàng cao từ 8m đến 12m đòi hỏi thiết kế đường phân bổ ánh sáng chuyên biệt:
- Góc chiếu hẹp (Linear / Narrow Beam): Sử dụng đèn LED Highbay dạng dải có góc chiếu hẹp (30° x 90°hoặc 60° x 90°) lắp chạy dọc theo trung tâm của từng lối đi giữa các dãy kệ.
- Độ sáng đứng (Vertical Illuminance): Đảm bảo ánh sáng rọi đều từ tầng kệ trên cùng xuống tận mặt đất, giúp tài xế xe nâng dễ dàng đọc mã vạch Pallet mà không bị bóng của kệ che khuất.
Thiết kế chiếu sáng cho nhà xưởng may mặc, giày da và bao bì
- Yêu cầu độ Lux cao (500 - 750 Lux), dải màu chuẩn xác (Ra ≥ 80).
- Bố trí hệ thống đèn tuýp LED LED Máng công nghiệp treo song song với đường chuyền may, độ cao treo đèn từ 2,2m - 2,8m so với mặt sàn. Hướng ánh sáng rọi từ phía trước hoặc hai bên vai công nhân để loại bỏ hoàn toàn bóng xô của thân người lên chân vịt máy may.
Thiết kế chiếu sáng cho xưởng cơ khí, chế tạo nặng và hóa chất
- Sử dụng hệ thống đèn LED Highbay vỏ nhôm đúc áp lực cao, trang bị kính cường lực chống va đập (IK09/IK10).
- Với các nhà máy sản xuất hóa chất, kho chứa dung môi chưng cất, bắt buộc phải chỉ định dòng đèn chống cháy nổ chuyên dụng đạt chứng chỉ ATEX/IECEx để ngăn ngừa rủi ro tia lửa điện từ đèn gây hỏa hoạn.
Tầm quan trọng của đơn vị thiết kế thi công trọn gói trong hệ thống chiếu sáng
Để phương án chiếu sáng trên lý thuyết chuyển hóa thành công ngoài thực địa, sự đồng bộ trong quy trình thiết kế thi công đóng vai trò quyết định.
Sử dụng phần mềm mô phỏng chiếu sáng chuyên dụng (Dialux, Relux)
Đơn vị thiết kế nhà xưởng chuyên nghiệp sẽ không tính toán thủ công mà đưa toàn bộ dữ liệu kích thước nhà xưởng, độ phản xạ bề mặt và file quang học (.IES) của đèn vào phần mềm Dialux EVO. Phần mềm sẽ xuất ra bản vẽ mô phỏng 3D phân bố quang thông, biểu đồ đường đẳng độ chiếu sáng (Isolux) và báo cáo chỉ số $UGR$ chi tiết, giúp chủ đầu tư trực quan hóa hiệu quả ánh sáng trước khi phê duyệt mua sắm vật tư.
Đảm bảo công tác thi công nhà xưởng tuân thủ chính xác bản vẽ
Tổng thầu thiết kế thi công trọn gói sẽ đảm bảo sự liền mạch từ bản vẽ đến thực địa:
- Thi công hệ thống ti treo, máng cáp chiếu sáng (Cable trunking) chắc chắn, thẳng hàng.
- Cân bằng phụ tải giữa các pha điện trong tủ điện chiếu sáng trung tâm.
- Tiến hành đo đạc độ Lux thực tế bằng máy đo chuyên dụng Luxmeter tại công trường trước khi bàn giao, cam kết kết quả đo đạt 100% thông số đã cam kết trong hồ sơ nghiệm thu.
Việc thiết kế chiếu sáng nhà xưởng đúng tiêu chuẩn là bài toán đầu tư mang lại lợi ích kép: vừa nâng cao chất lượng sản phẩm và sự an toàn cho người lao động, vừa trực tiếp cắt giảm chi phí vận hành điện năng cho doanh nghiệp. Một hệ thống chiếu sáng thông minh, được tính toán khoa học sẽ là tiền đề vững chắc cho sự vận hành ổn định và hiệu quả của toàn bộ nhà máy.
