Hệ thống khung chịu lực và nền móng được ví như bộ xương sống quyết định trực tiếp đến tuổi thọ, tính an toàn vận hành và giá trị thương mại bền vững của một nhà xưởng công nghiệp. Trong xây dựng quy mô lớn, một sai lệch nhỏ khi tính toán phân bổ nội lực hay đánh giá sai độ chặt của nền hạ đều có thể dẫn đến những hệ lụy nghiêm trọng như nứt võng dầm sàn, biến dạng khung thép hoặc sụt lún toàn bộ công trình. Do đó, việc đầu tư bài bản cho công tác thiết kế kết cấu nhà xưởng ngay từ giai đoạn lập hồ sơ kỹ thuật là giải pháp cốt lõi để chủ đầu tư tối ưu hóa khối lượng phôi thép, đảm bảo công trình chịu được các tổ hợp tải trọng bất lợi và tiết kiệm chi phí sửa chữa dài hạn.
Để bảo vệ dòng vốn và kiểm soát chặt chẽ bài toán ngân sách, chủ doanh nghiệp cần nắm rõ các thành phần cấu trúc xung yếu và quy trình kiểm định tải trọng theo hệ thống tiêu chuẩn kỹ thuật hiện hành. Bài viết này, BIC sẽ phân tích sâu vai trò chiến lược của thiết kế xây dựng phần thô, bóc tách các nhóm tải trọng bắt buộc phải tính toán gồm tĩnh tải, hoạt tải, tải trọng gió, tải trọng động, đồng thời chỉ ra phương pháp đồng bộ hóa hồ sơ thiết kế thi công với biện pháp triển khai thực địa. Những thông tin thực tế này sẽ giúp chủ đầu tư nâng cao năng lực giám sát, chủ động phối hợp với các đơn vị tổng thầu và đảm bảo chất lượng thi công nhà xưởng đạt độ bền vững tối đa.

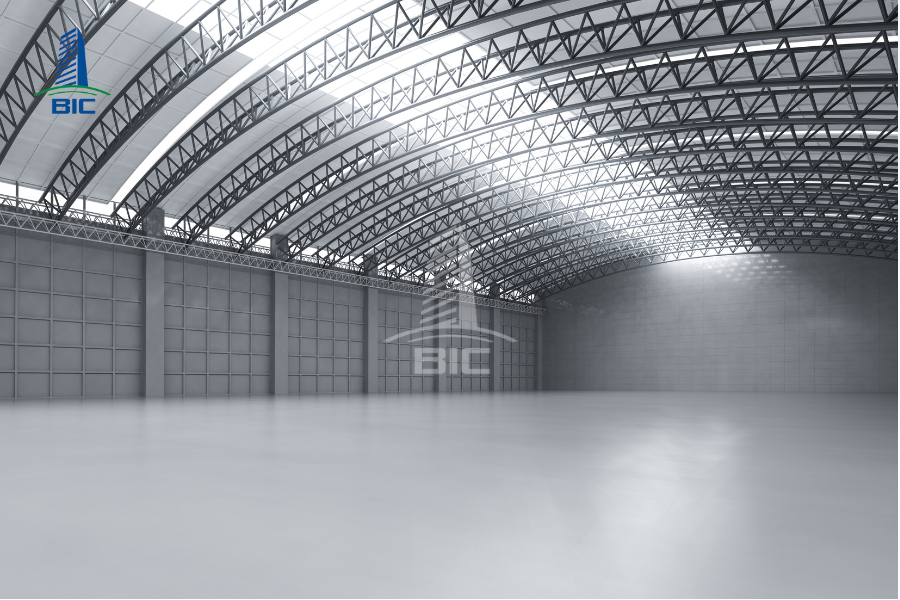

Vai trò chiến lược của thiết kế kết cấu nhà xưởng đối với tuổi thọ công trình
Hồ sơ kỹ thuật phần thô là xương sống quyết định độ ổn định hình học và năng lực vận hành lâu dài của toàn bộ dự án xây dựng công nghiệp. Một phương án thiết kế kết cấu nhà xưởng chuẩn xác không chỉ bảo vệ an toàn cho con người, máy móc bên trong mà còn mang lại lợi ích kinh tế trực tiếp cho doanh nghiệp thông qua việc tối ưu hóa dòng vốn đầu tư ban đầu.
1. Đảm bảo năng lực chịu tải toàn diện và an toàn vận hành
Môi trường sản xuất công nghiệp luôn đặt hệ khung và nền móng công trình vào trạng thái chịu lực liên tục với cường độ cao:
- Kháng lại các tổ hợp tải trọng bất lợi: Hệ thống kết cấu phải được tính toán để chống chịu đồng thời tĩnh tải cố định từ trọng lượng bản thân cấu kiện thép, hệ bao che mái tôn, kết hợp với hoạt tải biến động như người đi lại bảo trì trên mái, áp lực đẩy và hút cực đại của gió bão theo từng vùng địa lý.
- Triệt tiêu độ rung từ động tải: Tại các phân khu đặt máy dập, máy nén có độ rung lớn hoặc vị trí luồng di chuyển tần suất cao của xe nâng hàng tải trọng nặng, kết cấu móng và sàn phải có năng lực phân phối nội lực đồng đều. Việc này giúp công trình không bị biến dạng, võng nứt dầm sàn chịu lực, bảo đảm dây chuyền sản xuất luôn vận hành trong trạng thái an toàn tuyệt đối.
2. Tối ưu hóa khối lượng vật tư và tiết kiệm chi phí đầu tư
Trong cấu trúc tổng mức đầu tư một nhà xưởng công nghiệp, chi phí mua phôi thép kết cấu và bê tông thô luôn chiếm tỷ trọng lớn nhất, từ 40% đến 60% giá trị xây lắp:
- Loại bỏ tình trạng thiết kế thừa thép: Các kỹ sư kết cấu chuyên nghiệp sử dụng các giải pháp tính toán mô phỏng hiện đại để tối ưu hóa tiết diện cấu kiện. Việc thiết kế cấu kiện dạng vát, giảm độ dày tấm bản mã tại các vùng ít chịu mô-men giúp loại bỏ hoàn toàn việc thừa lãng phí thép, tiết kiệm hàng trăm triệu đến hàng tỷ đồng tiền vật tư cho chủ đầu tư.
- Ngăn ngừa rủi ro thiết kế thiếu lực: Ngược lại, việc cắt giảm khối lượng vật tư một cách vô căn cứ để chạy theo đơn giá siêu rẻ sẽ làm suy giảm hệ số an toàn chịu lực của công trình. Hồ sơ kết cấu đạt chuẩn giúp cân bằng hoàn hảo giữa tính kinh tế và kỹ thuật, cam kết độ bền vững bền bỉ mà không làm thất thoát dòng vốn đầu tư.

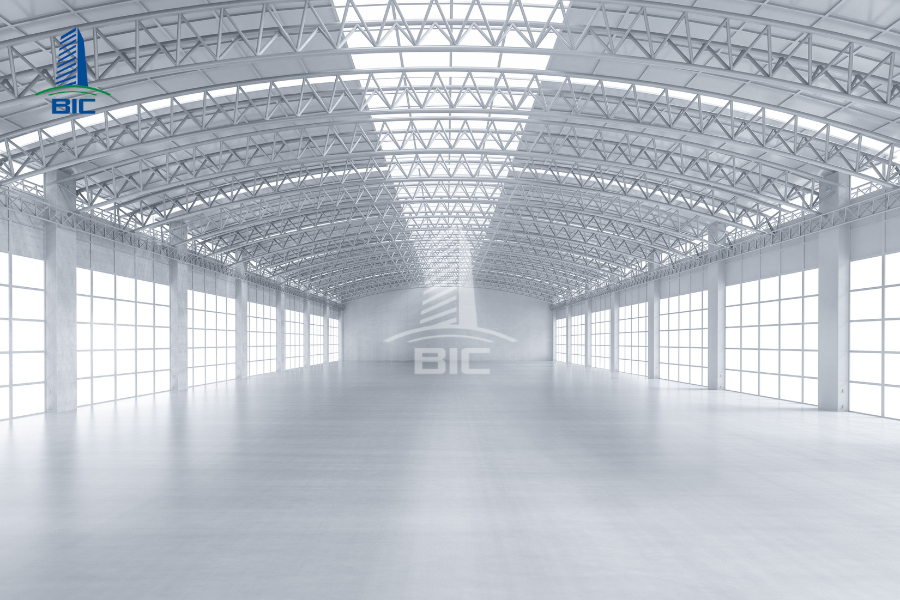

3. Tạo không gian thông thủy linh hoạt phục vụ sơ đồ sản xuất
Mục đích cuối cùng của thiết kế kiến trúc xây dựng nhà xưởng là phục vụ công năng vận hành kinh doanh của doanh nghiệp sản xuất:
- Ưu thế của kết cấu khung thép tiền chế: Giải pháp thiết kế nhà xưởng ứng dụng kết cấu thép cho phép vượt nhịp khẩu độ lớn vượt trội (từ 30m đến hơn 60m) mà hoàn toàn không cần bố trí hệ thống các hàng cột giữa bên trong lòng nhà máy.
- Tối đa hóa diện tích hữu dụng: Không gian thông thủy được giải phóng 100% giúp chủ doanh nghiệp dễ dàng sắp đặt mạng lưới băng tải dài, phân khu kho bãi khoa học hoặc thay đổi sơ đồ công nghệ sản xuất bất cứ lúc nào mà không bị cản trở bởi hệ cột bê tông truyền thống. Sự linh hoạt này giúp doanh nghiệp tối ưu hóa năng suất và sẵn sàng cho các kế hoạch mở rộng quy mô trong tương lai mà không cần đập phá, cải tạo kết cấu chịu lực chính.

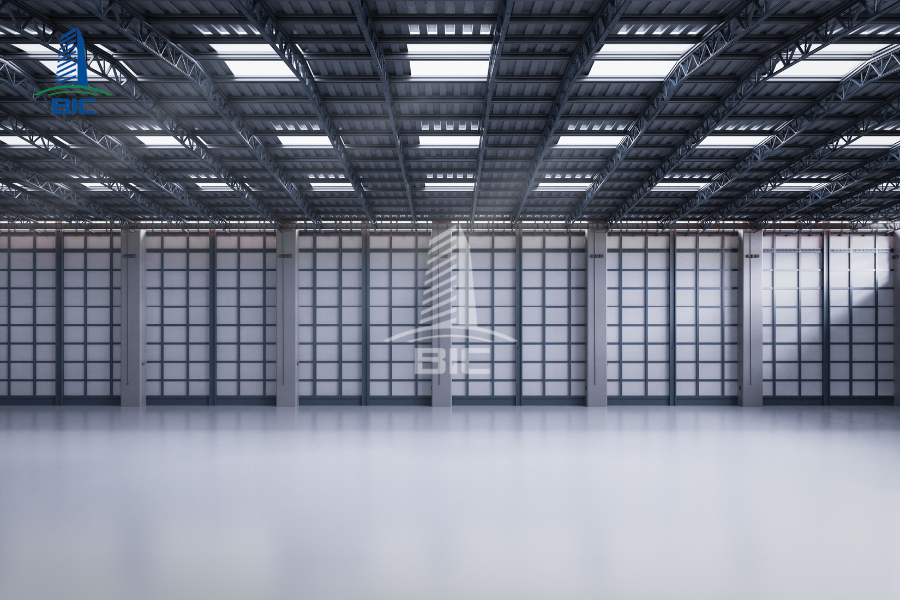

Các thành phần cốt lõi trong sơ đồ thiết kế kết cấu nhà xưởng công nghiệp
Một hệ thống kết cấu nhà xưởng hoàn chỉnh là sự gắn kết chặt chẽ giữa các cấu phần móng, khung chịu lực chính và hệ giằng không gian phụ trợ. Sự ổn định của toàn bộ công trình phụ thuộc vào chất lượng thiết kế của từng cấu phần cấu thành này.
1. Hệ kết cấu móng và cổ cột bê tông cốt thép
Móng là bộ phận chịu toàn bộ tải trọng của công trình và truyền trực tiếp xuống nền đất:
- Phương án móng theo địa chất: Dựa trên số liệu khảo sát trắc địa, kỹ sư sẽ chỉ định giải pháp móng thích hợp. Đối với nền đất tốt, chịu lực cao, hệ móng nông như móng đơn hoặc móng băng sẽ được ưu tiên để tiết kiệm chi phí. Đối với nền đất yếu, sụt lún như khu vực ven sông, đất bùn, bắt buộc phải ứng dụng giải pháp móng sâu sử dụng cọc ép bê tông ly tâm hoặc cọc khoan nhồi để tiếp cận tầng đất kiên cố bên dưới.
- Cổ cột bê tông cốt thép: Bộ phận này đóng vai trò là bệ đỡ, chuyển tiếp lực từ chân cột thép xuống hệ móng ngầm, đồng thời là nơi định vị hệ bu lông neo cố định chân kết cấu thép chịu lực.

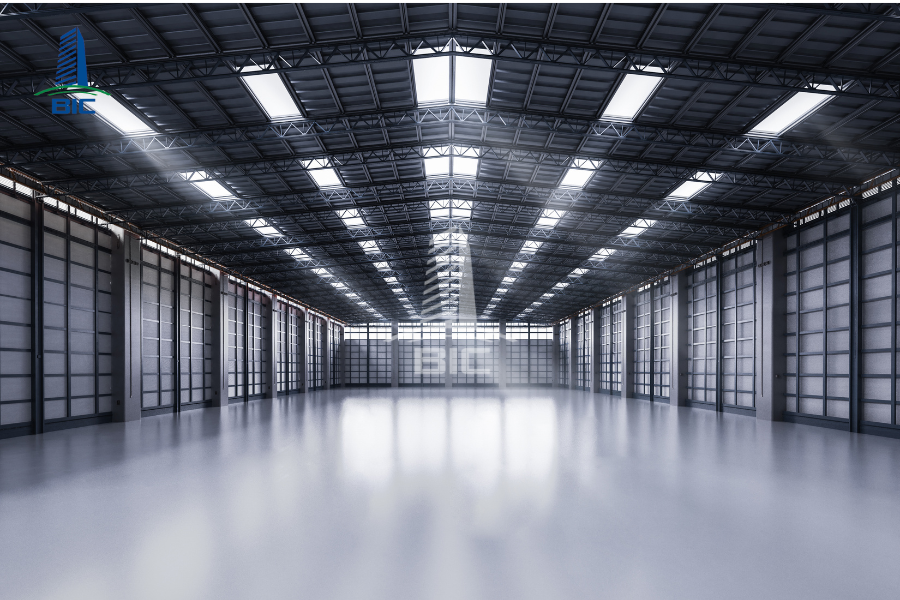

2. Hệ khung thép tiền chế chịu lực chính (Cột và Kèo thép)
Hệ khung chính được ví như bộ xương nâng đỡ toàn bộ mái và vách bao che của nhà xưởng công nghiệp:
- Cấu kiện cột thép: Chịu lực nén thẳng đứng và lực uốn dọc do áp lực gió tác động lên vách. Cột thép thường được thiết kế dạng thép tổ hợp chữ H hoặc chữ I với tiết diện thay đổi (vát) để tối ưu hóa khả năng chịu lực tại các vị trí mô-men cực đại.
- Hệ kèo mái: Được liên kết chặt chẽ với đỉnh cột bằng các bu lông cường độ cao bản mã dày. Kèo thép có nhiệm vụ nâng đỡ hệ thống xà gồ, mái tôn và chịu hoạt tải bảo trì trên mái, đảm bảo khẩu độ vượt nhịp lớn giúp giải phóng không gian lòng nhà xưởng.
3. Hệ thống liên kết giằng không gian và xà gồ phụ trợ
Nếu không có hệ giằng, hệ khung chính rất dễ bị mất ổn định cục bộ hoặc lật nghiêng dưới tác động của gió bão:
- Hệ thống giằng không gian: Bao gồm giằng mái (thanh giằng chéo bằng thép tròn hoặc thép góc) và giằng cột. Chúng liên kết các khung chính độc lập thành một hệ cấu trúc ba chiều vững chắc, phân phối đều tải trọng gió dọc nhà và chống lại các lực vặn xoắn cơ học.
- Xà gồ mái và xà gồ vách: Thường sử dụng thép mạ kẽm định hình chữ C hoặc chữ Z. Xà gồ vừa là cấu phần trực tiếp để bắn vít lợp tôn bao che, vừa đóng vai trò như các thanh chống dọc giữ ổn định cho cánh biên chịu nén của khung kèo chính.
4. Kết cấu mặt sàn bê tông chịu lực tải trọng cao
Mặt sàn là nơi diễn ra mọi hoạt động sản xuất kinh doanh và chịu sự mài mòn, va đập hàng ngày từ máy móc, xe nâng hàng:
- Tính toán cốt thép và độ dày: Độ dày sàn bê tông (thường từ 150mm đến 250mm) được tính toán dựa trên tải trọng phân bố đều của hàng hóa và tải trọng tập trung tại các bánh xe nâng. Sàn được bố trí mạng lưới cốt thép hàn hai lớp để kháng lại ứng suất kéo, chống hiện tượng nứt gãy bề mặt.
- Xử lý bề mặt chống phát sinh bụi: Bản vẽ kết cấu luôn quy định rải bột Hardener tăng cứng bề mặt ngay trong quá trình xoa nền bê tông tươi hoặc phủ lớp sơn chống rỉ Epoxy cao cấp, giúp sàn nhà xưởng công nghiệp luôn nhẵn phẳng, chịu tải trọng cao và kháng hóa chất, dầu mỡ công nghiệp.
Quy trình tính toán và kiểm soát chất lượng thiết kế xây dựng kết cấu
Để hồ sơ thiết kế kết cấu nhà xưởng đạt chứng nhận kiểm định và đủ điều kiện cấp phép xây dựng, đơn vị tư vấn phải tuân thủ quy trình xử lý dữ liệu kỹ thuật nghiêm ngặt sau.
1. Khảo sát trắc địa địa chất và xác định áp lực đất nền
Mọi tính toán kết cấu phần trên sẽ trở nên vô nghĩa nếu không dựa trên các số liệu thực địa chính xác của nền đất:
- Khoan lấy mẫu đất hiện trường: Tiến hành khoan tối thiểu từ 3 đến 5 mũi khoan sâu vào lòng đất tại các vị trí xung yếu của nhà xưởng để xác định cao độ các tầng đất, độ ẩm, lực dính và góc ma sát trong của đất nền.
- Xác định sức chịu tải pháp định: Báo cáo khảo sát địa chất cung cấp thông số sức chịu tải của đất nền và cao độ của mực nước ngầm. Dựa vào đây, kỹ sư mới có cơ sở khoa học để tính toán kích thước hình học của móng, chiều sâu chôn móng, tránh nguy cơ công trình bị nghiêng lệch sau khi đưa vào vận hành tải trọng nặng.
2. Sử dụng phần mềm chuyên dụng để lập mô hình mô phỏng nội lực
Kiến trúc công nghiệp hiện đại không còn tính toán thủ công mà ứng dụng các giải pháp phần mềm kỹ thuật số tiên tiến:
- Lập mô hình 3D kết cấu chịu lực: Toàn bộ hệ khung thép tiền chế, hệ móng, tải trọng máy móc được khai báo vào các phần mềm chuyên dụng như SAP2000, Etabs hoặc Robot Structural Analysis.
- Tổ hợp các kịch bản bất lợi nhất: Phần mềm tiến hành phân tích biểu đồ mô-men, lực cắt, độ võng và độ dịch chuyển ngang của các nút khung dưới tác động của các tổ hợp tải trọng nguy hiểm nhất (ví dụ: Tĩnh tải + Hoạt tải mái + Tải trọng gió bão cực đại). Phương pháp này giúp kỹ sư phát hiện ngay các vị trí cấu kiện bị quá tải để kịp thời tăng cường tiết diện phôi thép, đảm bảo hệ số an toàn tối đa cho công trình.
3. Tích hợp tiêu chuẩn phòng cháy chữa cháy (PCCC) vào giải pháp cấu kiện
Quy chuẩn an toàn cháy hiện hành (QCVN 06:2022/BXD) quy định rất khắt khe về giới hạn chịu lửa của các cấu kiện chịu lực chính trong nhà xưởng công nghiệp:
- Xác định bậc chịu lửa pháp định: Hệ khung thép tiền chế nếu không được bảo vệ sẽ bị mất khả năng chịu lực, biến dạng và sụt đổ chỉ sau 15 đến 20 minutes tiếp xúc với nhiệt độ đám cháy trên 500°C. Do đó, bản vẽ thiết kế xây dựng bắt buộc phải quy định rõ giải pháp bọc cách nhiệt bảo vệ cột, kèo thép (đạt giới hạn chịu lửa R30, R60 hoặc R90 tùy theo phân khoang cháy).
- Ứng dụng vật liệu bọc bảo vệ: Chỉ định các biện pháp thực tế như phun vữa chống cháy thế hệ mới, bọc tấm thạch cao chuyên dụng chống cháy hoặc sử dụng sơn chống cháy đạt chứng nhận kiểm định của cơ quan chức năng, đảm bảo công trình đủ điều kiện nghiệm thu hoàn công thuận lợi.
Giải pháp đồng bộ từ hồ sơ thiết kế thi công ra công trường hiện trường
Công tác thiết kế kết cấu chỉ thực sự phát huy giá trị khi được chuyển hóa chuẩn xác ra công trường thông qua quy trình gia công, lắp dựng nghiêm ngặt và đồng bộ kỹ thuật.
1. Kiểm soát độ chính xác hình học của cụm bu lông neo móng
Bu lông neo là mối liên kết sống còn, chuyển tiếp toàn bộ tải trọng từ cột thép xuống móng bê tông ngầm:
- Định vị bằng thiết bị trắc địa chuyên dụng: Quá trình đổ bê tông móng bắt buộc phải sử dụng máy toàn đạc điện tử để định vị tim cốt và độ cao của cụm bu lông neo với sai số hình học cho phép dưới 2mm.
- Đảm bảo ăn khớp cấu kiện: Nếu định vị bu lông neo bị lệch, chân cột thép được gia công sẵn tại nhà máy cơ khí sẽ không thể lắp ráp ăn khớp vào móng, buộc phải đập phá sửa chữa gây tổn hại nghiêm trọng đến tiến độ thi công nhà xưởng và làm suy giảm khả năng chịu lực nguyên bản của nút liên kết chân cột.
2. Gia công cấu kiện khung thép tiền chế theo tiêu chuẩn nhà máy
Khác với bê tông cốt thép đổ tại chỗ, hệ khung nhà xưởng tiền chế được sản xuất khép kín trong môi trường nhà xưởng cơ khí:
- Tự động hóa quy trình sản xuất: Phôi thép tấm cường độ cao được cắt định hình chính xác bằng máy plasma CNC, ráp định hình và hàn liên kết tự động bằng công nghệ hàn cổng chìm áp lực cao, đảm bảo đường hàn ngấu đều, không rỗ xỉ.
- Xử lý bề mặt chống oxi hóa: Toàn bộ cấu kiện sau khi hàn hoàn thiện bắt buộc phải đi qua dây chuyền phun bi làm sạch bề mặt đạt tiêu chuẩn tối thiểu Sa 2.5 để loại bỏ hoàn toàn các lớp rỉ sét, tạo độ nhám tối ưu trước khi tiến hành sơn phủ lớp sơn chống rỉ và sơn màu hoàn thiện, bảo vệ khung thép không bị ăn mòn bởi môi trường hóa chất sản xuất độc hại.
3. Ứng dụng công nghệ BIM kiểm tra xung đột không gian kết cấu và cơ điện (M&E)
Sự chồng chéo bản vẽ giữa kỹ sư kết cấu và kỹ sư cơ điện luôn là nguyên nhân hàng đầu gây lãng phí chi phí sửa sai ngoài hiện trường:
- Mô phỏng không gian 3D tích hợp: Công nghệ BIM cho phép chồng xác thực bản vẽ khung thép chịu lực với hệ thống mương cáp điện động lực, đường ống nước cứu hỏa PCCC và ống thông gió HVAC lên một mô hình kỹ thuật số duy nhất.
- Triệt tiêu lỗi đập phá thực địa: BIM giúp phát hiện sớm các vị trí xung đột không gian ngay từ trên máy tính, ví dụ như đường ống dẫn khí nén đâm xuyên qua hệ giằng gió hoặc dầm chịu lực. Kỹ sư sẽ chủ động xử lý bằng cách thiết kế sẵn các lỗ mở tăng cường trên dầm thép tại nhà máy gia công, triệt tiêu hoàn toàn việc công nhân tự ý dùng đèn khò cắt khoét thép ngoài công trường, bảo toàn năng lực chịu tải nguyên bản của hệ kết cấu.
Thiết kế kết cấu nhà xưởng chính là bước đi cốt lõi quyết định đến 90% độ bền vững công trình, tính an toàn vận hành dài hạn và năng lực bảo toàn dòng vốn đầu tư của doanh nghiệp sản xuất. Một hồ sơ kết cấu chuẩn xác, dựa trên số liệu địa chất thực tế và tính toán khoa học các nhóm tải trọng bắt buộc bằng phần mềm chuyên dụng, không chỉ bảo vệ an toàn tuyệt đối cho con người, dây chuyền máy móc đắt tiền bên trong mà còn giúp chủ đầu tư tối ưu hóa khối lượng phôi thép vật tư, loại bỏ hoàn toàn tình trạng lãng phí thô.
Bên cạnh đó, việc tích hợp chặt chẽ các tiêu chuẩn pháp định về an toàn cháy QCVN 06:2022/BXD và ứng dụng công nghệ mô hình hóa BIM tiên tiến sẽ giúp doanh nghiệp chủ động ngăn chặn các rủi ro xung đột kỹ thuật, rút ngắn tiến độ lắp dựng thực địa và đảm bảo thủ tục nghiệm thu hoàn công sở hữu công trình diễn ra thuận lợi. Để hiện thực hóa hồ sơ bản vẽ lý thuyết thành một công trình nhà xưởng công nghiệp kiên cố, đạt hiệu suất kinh tế cao nhất, chủ doanh nghiệp cần ưu tiên hợp tác với các đơn vị tổng thầu có năng lực thiết kế thi công trọn gói uy tín, giàu kinh nghiệm thực chiến nhằm làm chủ hoàn toàn chất lượng công trình từ khâu gia công nhà máy cơ khí đến các biện pháp triển khai an toàn ngoài công trường.
