Trong các công trình công nghiệp, nền sàn là cấu kiện chịu tác động cơ học trực tiếp và liên tục nhất từ toàn bộ dây chuyền máy móc, hàng hóa lưu kho và phương tiện vận tải. Tuy nhiên, khâu thiết kế nền nhà xưởng thường bị xem nhẹ trong giai đoạn lập dự án, dẫn đến các sự cố nghiêm trọng như nứt gãy, sụt lún hay bong tróc bề mặt khi đưa vào vận hành. Những hư hại này không chỉ làm lệch trục thiết bị chính xác, gây lật nghiêng xe nâng mà còn buộc doanh nghiệp phải tạm ngưng sản xuất để sửa chữa với chi phí rất tốn kém.
Để đảm bảo tuổi thọ công trình và duy trì chuỗi vận hành liên tục, chủ đầu tư cần kiểm soát chặt chẽ các thông số kỹ thuật về tải trọng tĩnh, tải trọng động, cường độ chịu uốn của bê tông và giải pháp hoàn thiện bề mặt ngay từ bước thiết kế xây dựng. Bài viết này, BIC sẽ phân tích chi tiết các yêu cầu kỹ thuật cốt lõi và phương án kết cấu sàn tối ưu, giúp doanh nghiệp nâng cao hiệu quả giám sát chất lượng trong quá trình thiết kế thi công nhà máy.
Tại sao thiết kế nền nhà xưởng là hạng mục cốt lõi của dự án công nghiệp?
Trong tổng thể kết cấu nhà xưởng công nghiệp, nếu hệ khung thép đóng vai trò là phần xương sống bảo vệ công trình trước thời tiết thì nền sàn lại là nền tảng tiếp xúc trực tiếp với mọi hoạt động vận hành hằng ngày. Việc đầu tư nghiên cứu và kiểm soát chất lượng thiết kế nền nhà xưởng ngay từ đầu quyết định trực tiếp đến hiệu suất làm việc của máy móc, độ an toàn của người lao động và bài toán tối ưu hóa tài chính cho chủ đầu tư.
Nơi chịu toàn bộ tải trọng vận hành của nhà máy
Nền sàn nhà xưởng là bề mặt nâng đỡ và phân bổ toàn bộ hệ thống tải trọng phức tạp trong suốt chu kỳ sống của dự án. Điều này bao gồm:
- Tải trọng tĩnh: Trọng lượng của các hệ thống kệ hàng cao tầng (Pallet Racking) chứa hàng hóa chất đống, dây chuyền máy móc cố định có trọng lượng từ vài tấn đến hàng chục tấn.
- Tải trọng động: Mật độ di chuyển liên tục với tần suất cao của các phương tiện vận tải nội bộ như xe nâng hàng (Forklift, Reach Truck), xe luân chuyển nguyên vật liệu và hoạt động đi lại của lực lượng công nhân.
Nếu khâu thiết kế xây dựng không tính toán chính xác ứng suất chịu lực và độ võng cho phép của bê tông, nền sàn sẽ nhanh chóng xuất hiện các vết nứt chân chim, sụt lún cục bộ, gây nguy hiểm cho toàn bộ hạ tầng bên trên.
.png)
Hạn chế rủi ro gián đoạn dây chuyền sản xuất
Bề mặt nền sàn đạt tiêu chuẩn về độ phẳng (chỉ số FF) và độ cân bằng (chỉ số FL) là điều kiện tiên quyết để các dây chuyền sản xuất hiện đại hoạt động chính xác. Sự cố nứt nẻ, lún lệch hay biến dạng bề mặt nền sàn sẽ kéo theo chuỗi hệ lụy nghiêm trọng:
- Làm lệch trục các hệ thống máy móc độ chính xác cao như máy cắt CNC, máy in công nghiệp, rô-bốt tự động hóa, dẫn đến tỷ lệ sản phẩm lỗi tăng cao.
- Rủi ro lật nghiêng xe nâng hàng khi di chuyển trong các kho hàng kệ cao tầng (VNA), làm hư hỏng hàng hóa và mất an toàn lao động.
- Tạo ra lượng bụi bê tông phát tán vào không khí, gây ảnh hưởng trực tiếp đến các tiêu chuẩn phòng sạch trong sản xuất dược phẩm, thực phẩm và linh kiện điện tử.
Bài toán chi phí sửa chữa đắt đỏ sau khi đi vào vận hành
Một sai lầm phổ biến của nhiều doanh nghiệp là cắt giảm chi phí gia cố nền sàn trong giai đoạn đầu để hạ giá thành đầu tư (CAPEX). Tuy nhiên, khi nhà máy đã lắp đặt xong máy móc và đi vào sản xuất đại trà, việc xử lý sự cố lún nứt sàn sẽ tiêu tốn một khoản kinh phí khổng lồ.
Chi phí cải tạo sàn thực tế khi nhà máy đang hoạt động thường cao gấp 3 đến 5 lần so với việc thi công chuẩn xác ngay từ đầu. Lý do là doanh nghiệp phải gánh chịu đồng thời nhiều khoản chi phí:
- Chi phí tháo dỡ, di dời và căn chỉnh lại hệ thống máy móc phức tạp.
- Chi phí gia cố xử lý móng nứt bằng các công nghệ bơm vữa áp lực cao hay cọc ép đắt đỏ.
- Tổn thất lớn nhất: Thiệt hại tài chính do gián đoạn tiến độ đơn hàng và đứt gãy chuỗi cung ứng trong thời gian dừng hoạt động để sửa chữa.
Do đó, lựa chọn giải pháp trọn gói từ khâu thiết kế thi công với phương án nền sàn được tính toán tối ưu là bảo hiểm tốt nhất cho dòng vốn và sự phát triển bền vững của doanh nghiệp.
Các loại tải trọng bắt buộc phải tính toán khi thiết kế nền nhà xưởng
Để hồ sơ thiết kế nền nhà xưởng đạt độ chính xác cao, kỹ sư kết cấu phải thu thập chính xác các thông số vận hành thực tế từ chủ đầu tư để tiến hành tổ hợp tải trọng. Việc bỏ sót bất kỳ dạng tải trọng nào cũng có thể dẫn đến hiện tượng nứt gãy hoặc biến dạng sàn bê tông.
Tải trọng tĩnh phân bố đều (Uniformly Distributed Load - UDL)
Tải trọng tĩnh phân bố đều là lực tác dụng liên tục và rải đều trên một diện tích sàn lớn. Dạng tải trọng này chủ yếu đến từ:
- Hàng hóa chất đống trực tiếp trên mặt sàn trong kho nguyên liệu và kho thành phẩm.
- Hệ thống kệ hàng Pallet Racking tiêu chuẩn.
Thông số tải trọng tĩnh thường được tính theo đơn vị tấn/m2 hoặc kN/m2 (phổ biến từ 2 tấn/m2, 5 tấn/m2 đến 10 tấn/m2). Kỹ sư sẽ căn cứ vào chỉ số UDL này để tính toán độ dày lớp bê tông và mật độ bố trí thép gia cường.
Tải trọng tập trung và tải trọng điểm (Point Load / Wheel Load)
Khác với tải trọng phân bố đều, tải trọng tập trung truyền một lực rất lớn vào các diện tích tiếp xúc siêu nhỏ trên mặt sàn, tạo ra ứng suất cắt và ứng suất uốn cục bộ cực kỳ cao:
- Chân chân kệ hàng cao tầng: Lực truyền từ các chân khung kệ chứa hàng nặng xuống mặt sàn thông qua các bản mã nhỏ.
- Tải trọng bánh xe nâng (Wheel Load): Toàn bộ trọng lượng xe nâng cộng với trọng lượng hàng hóa đang nâng được dồn vào 3 hoặc 4 bánh xe cao su/polyurethane. Bản vẽ thiết kế nhà xưởng phải tính toán chính xác bán kính tiếp xúc của bánh xe và tải trọng động xuất hiện khi xe dừng, phanh gấp hoặc quay đầu.
- Móng chân máy: Các cụm máy dập, máy ép thủy lực, chân máy nén khí truyền lực nén trực tiếp xuống điểm đặt.
Tải trọng va đập và tải trọng độ rung (Dynamic & Impact Loads)
- Tải trọng va đập: Xuất hiện đột ngột khi cuộn thép, kiện hàng nặng hoặc cấu kiện cơ khí bị rơi vãi từ trên cao xuống mặt sàn trong quá trình cẩu dỡ.
- Tải trọng độ rung: Phát sinh từ các thiết bị công nghiệp quay hoặc đập liên tục với tần số cao. Rung động liên tục nếu không được cách ly sẽ tạo ra các đường nứt lan truyền, làm giảm nhanh chóng tuổi thọ của lớp bê tông nền.
Yêu cầu kỹ thuật về độ bền và tính ổn định của nền sàn nhà xưởng
Một hệ thống nền sàn nhà xưởng công nghiệp đạt chuẩn phải thỏa mãn đồng thời các tiêu chí khắt khe về mặt cơ lý tính dưới đây:
Cường độ chịu nén và chịu uốn của bê tông (Compressive & Flexural Strength)
- Cường độ chịu nén (Mác bê tông): Nền sàn nhà xưởng thường chỉ định bê tông mác tối thiểu từ M250 đến M350 (cấp độ bền B20 đến B25) tùy theo tải trọng.
- Cường độ chịu uốn (fctb): Bê tông là vật liệu chịu nén tốt nhưng chịu uốn kém. Dưới tác động của tải trọng xe nâng và chân kệ hàng, sàn bê tông bị uốn cong liên tục. Bản vẽ phải tuân thủ nghiêm ngặt TCVN 5574:2018 để bố trí thép hoặc sợi gia cường, đảm bảo độ bền uốn của tấm sàn.

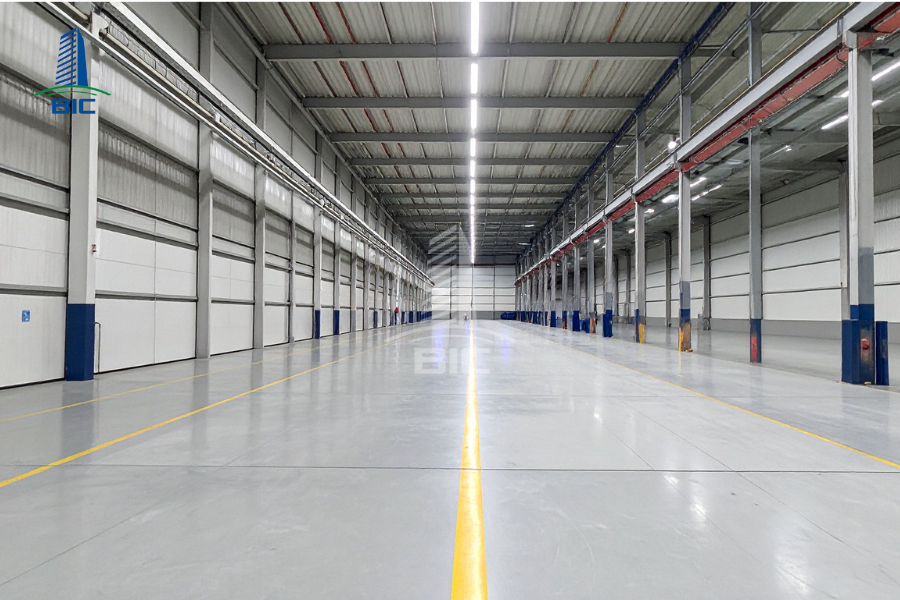

Tiêu chuẩn về độ phẳng và độ cân bằng bề mặt (Chỉ số FF/FL)
Đối với các kho hàng hiện đại sử dụng xe nâng Reach Truck hoạt động trong lối đi hẹp (VNA) hay kho tự động, tiêu chuẩn về độ phẳng là bắt buộc:
- Chỉ số FF (Floor Flatness): Đánh giá độ gồ gề, lồi lõm cục bộ của bề mặt sàn.
- Chỉ số FL (Floor Levelness): Đánh giá độ nghiêng, độ cân bằng tổng thể của tấm sàn.
Chỉ số FF/FL càng cao, bề mặt sàn càng phẳng, giúp xe nâng di chuyển an toàn với tốc độ tối đa mà không bị xóc nảy hay rung lắc khung nâng.

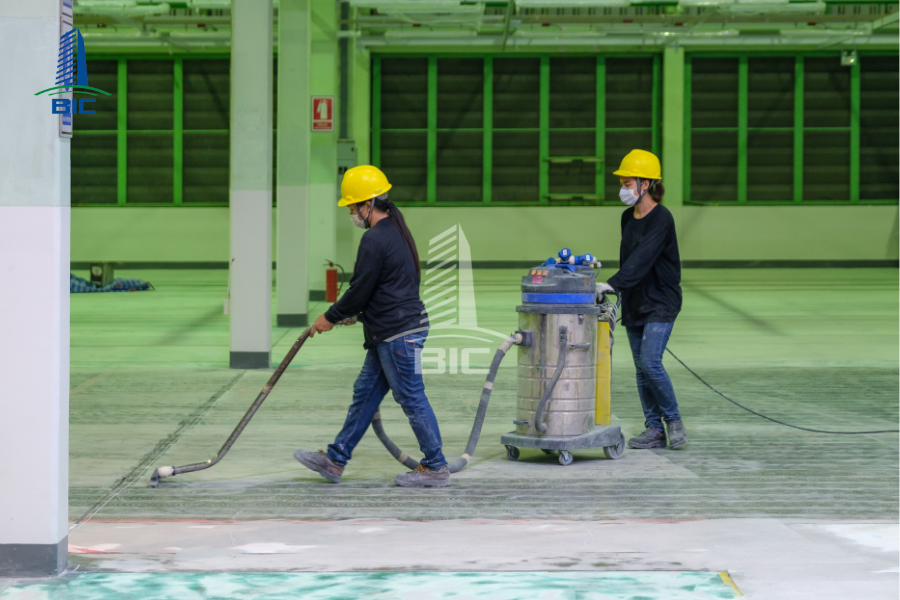

Khả năng chống mài mòn, kháng hóa chất và chống sinh bụi
Bề mặt sàn bê tông thông thường dễ bị mài mòn tạo ra bụi mịn dưới ma sát của bánh xe nâng. Do đó, thiết kế bề mặt sàn phải đáp ứng các tiêu chuẩn chuyên ngành:
- Ngành cơ khí, kho vận: Chịu mài mòn va đập cấp độ cao.
- Ngành may mặc, điện tử, dược phẩm, thực phẩm: Yêu cầu mặt sàn mịn bóng, không bám bụi, kháng hóa chất tẩy rửa và chống tĩnh điện (ESD).
Giải pháp kết cấu và hoàn thiện bề mặt nền nhà xưởng phổ biến
Tùy thuộc vào công năng sản xuất và ngân sách đầu tư, đơn vị thiết kế xây dựng sẽ đề xuất giải pháp kết cấu sàn và công nghệ hoàn thiện phù hợp.
Kết cấu gia cường nền bê tông
- Bê tông cốt thép truyền thống (1 hoặc 2 lớp thép): Sử dụng lưới thép buộc hoặc lưới thép hàn (d6, d8, d10). Đây là giải pháp phổ biến, chi phí hợp lý, phù hợp với nhà xưởng chịu tải trọng vừa và nhẹ.
- Bê tông cốt sợi thép (SFRC - Steel Fiber Reinforced Concrete): Trộn trực tiếp các sợi thép cường độ cao vào thương phẩm bê tông. Giải pháp này giúp phân bổ lực đều theo 3 chiều, tăng mạnh khả năng chịu uốn, chống nứt góc và cho phép cắt giảm bớt các khe co giãn.
- Sàn bê tông dự ứng lực (Post-tensioned Slabs): Sử dụng các bó cáp thép ứng lực trước căng sau. Giải pháp này cho phép thi công các tấm sàn diện tích siêu lớn (lên đến 2.000 - 3.000 m2) hoàn toàn không có khe nối, chịu tải trọng siêu nặng trong các trung tâm logistics.
Các giải pháp hoàn thiện bề mặt sàn nhà xưởng công nghiệp
- Xoa nền tăng cứng Hardener (Quartz/Metallic): Rắc bột tăng cứng gốc thạch anh hoặc kim loại lên bề mặt bê tông tươi khi xoa nền. Giải pháp này giúp tăng độ cứng bề mặt, chịu va đập cơ học tốt với chi phí rất tối ưu.

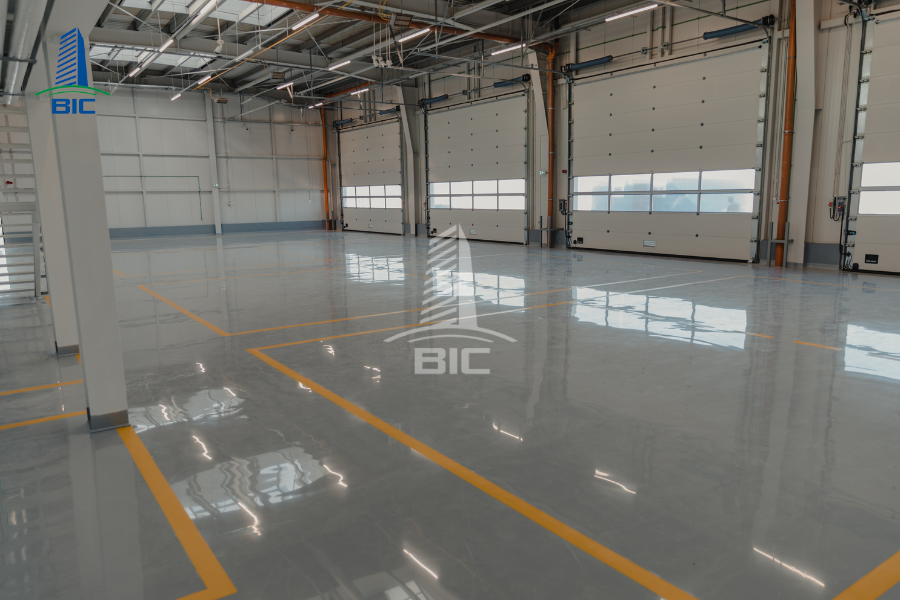

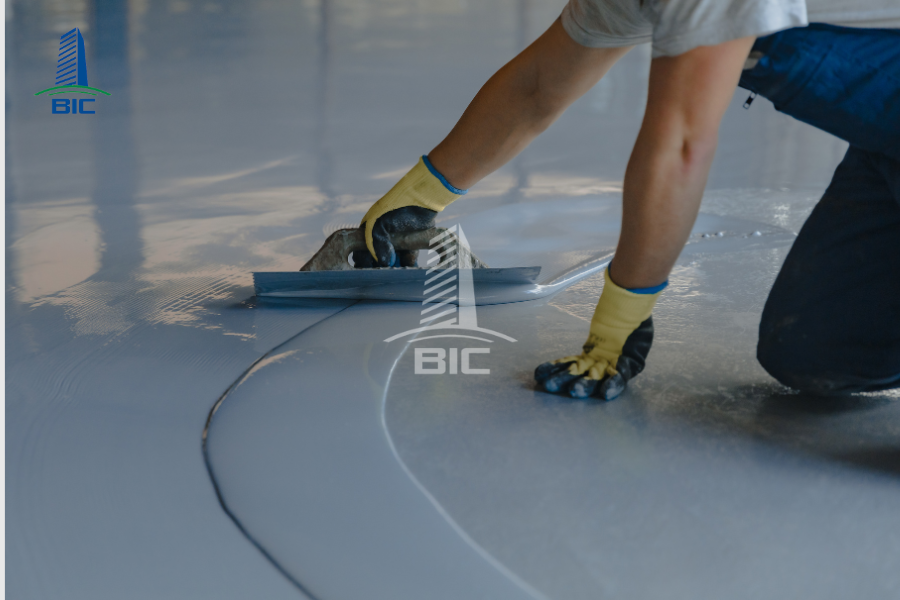

- Sơn phủ và sơn tự phẳng Epoxy: Tạo lớp màng polyme liền mạch trên bề mặt sàn. Sơn Epoxy có khả năng chống bám bụi tuyệt đối, chống thấm nước, kháng hóa chất nhẹ và tạo màu sắc phân luồng giao thông trực quan.
- Bê tông mài bóng (Polished Concrete): Sử dụng đĩa mài kim cương kết hợp hóa chất tăng cứng silicate để mài bóng trực tiếp bề mặt bê tông. Giải pháp này mang lại độ bền vĩnh cửu, không bong tróc, chi phí bảo trì cực thấp.
Thiết kế khe co giãn (Control Joints) và khe giãn nở (Expansion Joints)
Bê tông có đặc tính co ngót khi đóng rắn và co giãn theo nhiệt độ môi trường. Hồ sơ thiết kế nhà xưởng phải tính toán chính xác:
- Khoảng cách cắt khe co giãn: Cắt tạo khe sâu khoảng 1/3 độ dày sàn theo ô bàn cờ (thông thường 6mx 6m hoặc 8mx8m) để định hướng vết nứt do co ngót.
- Chốt Dowel Bar (Thanh truyền lực): Lắp đặt các thanh thép tròn trơn tại vị trí khe nối để truyền tải trọng giữa các tấm sàn kế cận, ngăn ngừa hiện tượng bê tông bị vênh góc hoặc lệch cao độ.
Quy trình từ bản vẽ thiết kế đến thi công nền nhà xưởng thực tế
Để biến giải pháp trên bản vẽ thành một công trình chất lượng ngoài thực địa, công tác quản lý chất lượng thi công nhà xưởng phải tuân thủ đúng lộ trình kỹ thuật.
Báo cáo khảo sát địa chất và giải pháp xử lý nền đất yếu
Khả năng chịu tải của sàn bê tông phụ thuộc tới 50% vào độ chặt của nền đất tự nhiên bên dưới (lớp Subgrade). Trước khi đổ bê tông, nhà thầu phải thực hiện:
- Khảo sát địa chất để xác định sức chịu tải của đất.
- Thi công lu lèn nền đất đạt độ chặt K95 - K98.
- Trường hợp gặp nền đất yếu (đất bùn, đất cát chảy), bắt buộc phải có giải pháp gia cố như trải vải địa kỹ thuật, đệm cát, đóng cọc tràm hoặc bơm xáo trộn xi măng đất (CDM).
Kiểm soát chất lượng trong quá trình thi công nhà xưởng
- Nghiệm thu ván khuôn và thép: Kiểm tra độ dày nylon lót chống mất nước bê tông, khoảng cách kê thép và vị trí chốt Dowel Bar.
- Công tác đổ bê tông: Kiểm tra độ sụt bê tông tại công trường, sử dụng máy đầm bệ, đầm thước để loại bỏ bọt khí.
- Bảo dưỡng và cắt khe: Bảo dưỡng ẩm liên tục sau khi đổ bê tông và tiến hành cắt khe co giãn đúng thời điểm (khoảng 12 - 24 giờ sau khi đổ) để tránh sàn bị nứt tự do.
Vai trò của đơn vị thiết kế thi công trọn gói
Lựa chọn mô hình thiết kế thi công trọn gói giúp chủ đầu tư an tâm về chất lượng nền sàn. Tổng thầu sẽ chịu trách nhiệm đồng bộ từ khâu tính toán tải trọng trên máy tính đến trực tiếp chỉ đạo đội ngũ xoa nền, cắt khe ngoài công trường. Sự gắn kết này giúp loại bỏ tình trạng đổ lỗi giữa bên thiết kế và bên thi công nếu xảy ra sự cố nứt sàn, đồng thời tối ưu hóa chi phí vật tư cho chủ đầu tư.
Khâu thiết kế nền nhà xưởng đạt chuẩn về tải trọng và độ bền chính là khoản đầu tư nền móng giúp bảo vệ toàn bộ tài sản, máy móc và chuỗi vận hành của doanh nghiệp. Một mặt sàn được tính toán chuẩn xác ngay từ đầu sẽ giúp nhà máy vận hành êm ái, loại bỏ nguy cơ gián đoạn sản xuất và tiết kiệm tối đa chi phí bảo trì trong hàng chục năm.
Nếu doanh nghiệp của bạn đang tìm kiếm một đơn vị tư vấn thiết kế nhà xưởng am hiểu sâu sắc về kỹ thuật kết cấu nền sàn công nghiệp, hãy liên hệ ngay với BIC để nhận được sự hỗ trợ chuyên môn và phương án thi công tối ưu nhất.
