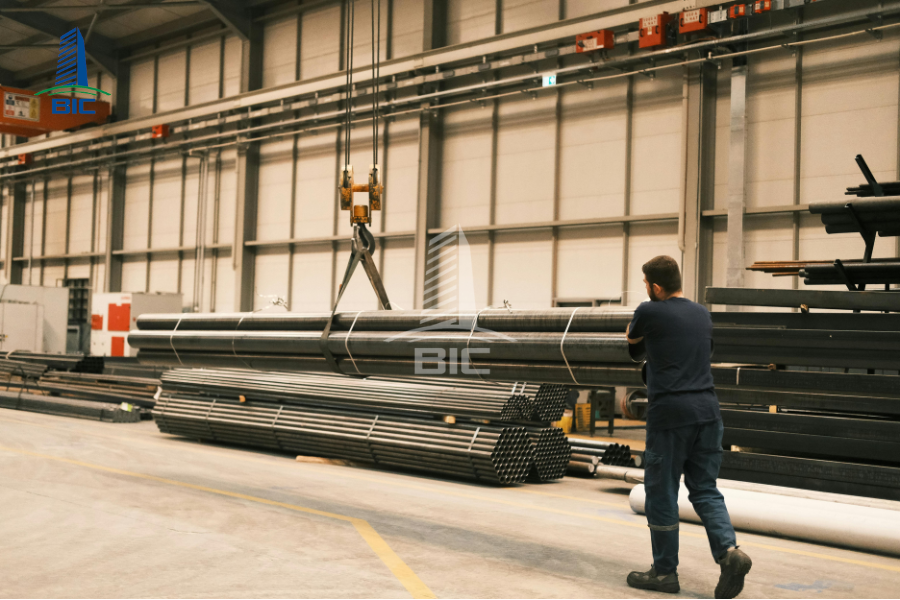

Trong các nhà xưởng cơ khí, sản xuất kết cấu thép, thiết bị công nghiệp hoặc vật liệu xây dựng, cẩu trục được sử dụng để nâng và di chuyển hàng hóa có tải trọng lớn. Thiết bị này tác động trực tiếp lên cột, vai cột, dầm đỡ ray, hệ giằng và móng công trình. Vì vậy, thiết kế nhà xưởng có cẩu trục đòi hỏi quá trình tính toán chi tiết hơn so với nhà xưởng công nghiệp thông thường.
Ngay từ giai đoạn thiết kế xây dựng, chủ đầu tư cần xác định rõ tải trọng nâng, khẩu độ cẩu, chiều cao nâng móc, chiều dài đường chạy và tần suất vận hành. Các thông số này là cơ sở để lựa chọn chiều cao nhà xưởng, bố trí bước cột, tính toán kết cấu chịu lực và phối hợp hệ thống điện, phòng cháy chữa cháy cùng các hạng mục kỹ thuật khác.
Nếu thông tin về cẩu trục được cung cấp muộn hoặc không chính xác, công trình có thể phải gia cường kết cấu, điều chỉnh cao độ ray, thay đổi thiết bị và kéo dài tiến độ thi công nhà xưởng. Bài viết dưới đây, BIC sẽ phân tích những vấn đề chủ đầu tư cần lưu ý khi thiết kế thi công nhà xưởng có cẩu trục, từ xác định nhu cầu vận hành đến kiểm soát kết cấu, an toàn và khả năng mở rộng trong tương lai.
Tải trọng động cẩu trục tác động như thế nào đến kết cấu nhà xưởng?
Cẩu trục không chỉ tạo ra tải trọng theo phương đứng mà còn phát sinh lực dọc, lực ngang và rung động trong quá trình vận hành. Các tác động này truyền từ bánh xe xuống ray, dầm đỡ ray, vai cột, cột chính và móng. Vì vậy, khi thiết kế nhà xưởng có cẩu trục, kỹ sư phải tính toán đầy đủ cả tải trọng tĩnh và tải trọng động thay vì chỉ dựa vào sức nâng định mức của thiết bị.
Phân biệt tải trọng tĩnh và tải trọng động của cẩu trục
Tải trọng tĩnh bao gồm trọng lượng bản thân của cầu trục, dầm chính, dầm biên, xe con, palăng và các bộ phận đi kèm. Đây là phần tải trọng thường xuyên tác dụng lên hệ ray và kết cấu đỡ, ngay cả khi cẩu trục không nâng hàng.
Tải trọng động xuất hiện khi cẩu trục nâng, hạ, tăng tốc, giảm tốc hoặc dừng lại. Ngoài trọng lượng của vật nâng, kết cấu còn phải chịu tác động do gia tốc, rung động và lực hãm. Với thiết bị có sức nâng từ 5 tấn đến 30 tấn hoặc lớn hơn, tải trọng truyền xuống từng bánh xe có thể thay đổi đáng kể theo vị trí của xe con và vật nâng.
Khi xe con di chuyển trên dầm cầu trục, tải trọng sẽ tập trung nhiều hơn về phía bánh xe gần vị trí nâng hàng. Quá trình khởi động hoặc hãm tạo ra lực theo phương dọc đường ray. Hiện tượng lệch ray, chuyển động không đồng đều giữa hai đầu cầu trục hoặc kéo tải không đúng phương còn có thể phát sinh lực xô ngang. Những lực này ảnh hưởng trực tiếp đến dầm đỡ ray, vai cột, hệ giằng và độ ổn định của khung nhà xưởng.
Nguy cơ hỏng hóc kết cấu nếu tính toán sai tải trọng động
Nếu tải trọng động không được xác định đúng, dầm đỡ ray có thể bị võng, rung hoặc biến dạng vượt giới hạn cho phép. Sai lệch cao độ và khoảng cách giữa hai đường ray làm bánh xe di chuyển không ổn định, tăng ma sát, gây mài mòn thiết bị và tạo thêm lực ngang lên kết cấu.
Việc chịu tải lặp lại trong thời gian dài còn làm tăng nguy cơ mỏi kim loại tại các vị trí tập trung ứng suất như mối hàn, bản liên kết, vai cột và liên kết dầm ray. Các biểu hiện thường gặp gồm nứt mối hàn, biến dạng vai cột, xoắn cột thép, lệch ray và rung khung khi cẩu hoạt động.
Trong trường hợp cẩu trục hãm đột ngột hoặc vận hành với tải trọng lớn, lực xô ngang có thể làm biến dạng hệ giằng và ảnh hưởng đến ổn định tổng thể của nhà xưởng công nghiệp. Nguy cơ càng cao khi công trình có khẩu độ lớn, cột cao, cẩu hoạt động liên tục hoặc nền móng xuất hiện lún lệch.
Do đó, hồ sơ thiết kế xây dựng cần sử dụng đầy đủ dữ liệu kỹ thuật do nhà sản xuất cẩu trục cung cấp, đặc biệt là tải trọng bánh xe lớn nhất, khoảng cách bánh xe, cấp làm việc, tốc độ di chuyển và lực hãm. Việc tính toán đúng ngay từ đầu giúp bảo đảm an toàn kết cấu, giảm hư hỏng trong vận hành và hạn chế chi phí gia cường sau khi thi công nhà xưởng.
Vì Sao Phải Tính Toán Cẩu Trục Ngay Từ Giai Đoạn Thiết Kế Nhà Xưởng?
Việc xác định thông số cẩu trục ngay từ đầu giúp đơn vị thiết kế lựa chọn đúng phương án kết cấu, chiều cao công trình và không gian vận hành. Nếu thiết bị được bổ sung sau khi hồ sơ đã hoàn thành, nhiều hạng mục có thể phải điều chỉnh, làm tăng chi phí và ảnh hưởng tiến độ dự án.
Cẩu trục ảnh hưởng trực tiếp đến kết cấu công trình

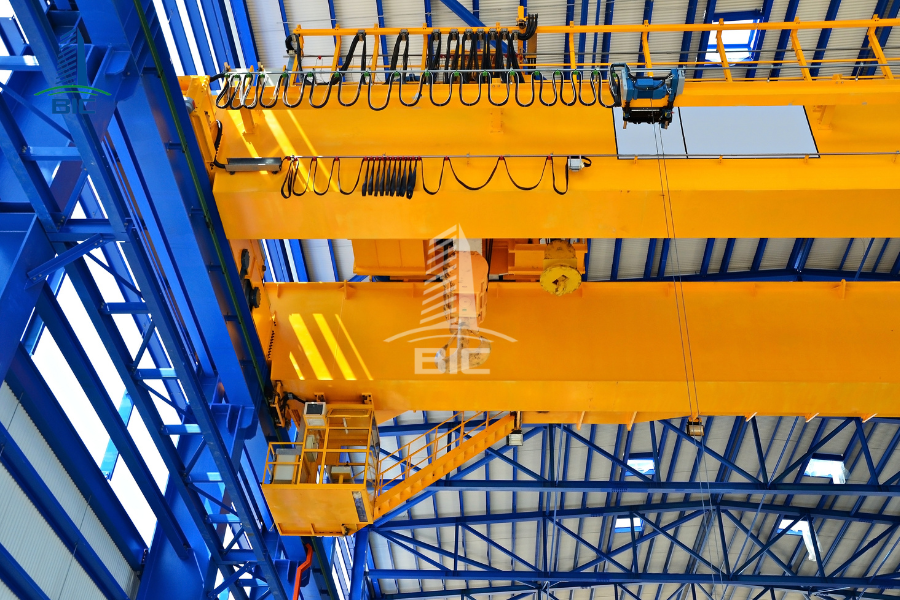

Cẩu trục tạo ra tải trọng đứng từ trọng lượng thiết bị và vật nâng, đồng thời phát sinh lực ngang, lực hãm và tải trọng động khi vận hành. Những lực này truyền qua bánh xe xuống ray, dầm đỡ ray, vai cột, khung thép, hệ giằng và móng. Khác với tải trọng tĩnh, tải trọng khi cẩu hoạt động thay đổi liên tục theo vị trí xe con, khối lượng vật nâng và trạng thái tăng tốc hoặc giảm tốc. Vì vậy, thiết kế nhà xưởng cần dựa trên dữ liệu kỹ thuật cụ thể của thiết bị.
Quyết định chiều cao và không gian sử dụng của nhà xưởng
Chiều cao nhà xưởng có cẩu trục phải được xác định từ chiều cao nâng móc, cao độ ray, kích thước dầm cầu trục và khoảng không an toàn phía trên thiết bị. Các thông số này ảnh hưởng trực tiếp đến chiều cao mép mái, đỉnh mái và khả năng bố trí hệ giằng, đường ống, máng cáp cùng thiết bị phòng cháy chữa cháy. Tính toán thiếu chính xác có thể làm giảm chiều cao nâng thực tế hoặc gây xung đột với hệ thống kỹ thuật.
Hạn chế phát sinh khi thi công và lắp đặt
Tính toán cẩu trục trong giai đoạn thiết kế giúp tránh phải gia cường cột, móng hoặc dầm đỡ ray sau khi công trình đã triển khai. Chủ đầu tư cũng hạn chế được tình trạng phải đổi thiết bị do không đủ khẩu độ hoặc chiều cao. Nhờ đó, quá trình thi công nhà xưởng được kiểm soát tốt hơn về chi phí, tiến độ và an toàn.
Những Thông Số Cẩu Trục Chủ Đầu Tư Cần Xác Định Trước Khi Thiết Kế
Trước khi thiết kế nhà xưởng, chủ đầu tư cần thống nhất các thông số vận hành của cẩu trục với đơn vị cung cấp thiết bị và đơn vị tư vấn thiết kế. Đây là cơ sở để xác định mặt bằng, chiều cao công trình, kết cấu chịu lực và hệ thống điện phù hợp.
Tải trọng nâng định mức
Tải trọng nâng phải được xác định theo vật nặng nhất trong điều kiện sản xuất thực tế, bao gồm cả dụng cụ hỗ trợ nâng khi cần thiết. Chủ đầu tư không nên chỉ căn cứ vào khối lượng trung bình của sản phẩm. Nhu cầu di chuyển máy móc, bảo trì thiết bị và mở rộng sản xuất cũng cần được xem xét để tránh lựa chọn cẩu quá nhỏ hoặc dư tải quá lớn.
Khẩu độ và chiều dài đường chạy
Khẩu độ là khoảng cách làm việc giữa hai đường ray cẩu trục, có liên quan trực tiếp đến khẩu độ nhà xưởng và vị trí các hàng cột. Chiều dài đường chạy cần bám sát khu vực sản xuất mà thiết bị phải phục vụ. Việc xác định đúng phạm vi hoạt động giúp giảm khối lượng ray, dầm đỡ và hệ thống cấp điện không cần thiết.
Chiều cao nâng móc
Chiều cao nâng móc được xác định theo kích thước máy móc, chiều cao vật nâng và quy trình di chuyển hàng hóa. Thông số này khác với chiều cao tổng thể của nhà xưởng. Khi tính toán, cần kiểm tra khoảng cách từ nền hoàn thiện đến vị trí móc cao nhất, đồng thời dành đủ không gian cho palăng, dầm cầu trục và khoảng an toàn phía trên.
Cường độ và tần suất làm việc
Số chu kỳ nâng hạ trong mỗi ca, thời gian vận hành hằng ngày và tỷ lệ làm việc với tải trọng lớn ảnh hưởng đến cấp làm việc của cẩu trục. Cẩu hoạt động liên tục cần động cơ, phanh, bánh xe và kết cấu đỡ có khả năng chịu tải lặp tốt hơn thiết bị chỉ sử dụng trong thời gian ngắn.
Tốc độ di chuyển và phương thức điều khiển
Chủ đầu tư cần xác định tốc độ nâng hạ, tốc độ xe con và tốc độ di chuyển toàn bộ cầu trục. Phương thức điều khiển có thể sử dụng tay bấm, cabin hoặc thiết bị từ xa. Với dây chuyền lắp ráp yêu cầu độ chính xác cao, cần lựa chọn tốc độ phù hợp và cân nhắc hệ thống điều khiển biến tần.
Điều kiện môi trường làm việc
Nhiệt độ, độ ẩm, bụi, hóa chất và tác nhân ăn mòn ảnh hưởng trực tiếp đến vật liệu, lớp sơn bảo vệ, động cơ và hệ thống điện. Đối với khu vực có nguy cơ cháy nổ, cẩu trục phải sử dụng thiết bị điện phù hợp với yêu cầu an toàn của môi trường sản xuất.
Phối Hợp Cẩu Trục Với Các Hạng Mục Kỹ Thuật Trong Nhà Xưởng
Cẩu trục hoạt động trong không gian chung với kết cấu, hệ thống điện, đường ống và thiết bị phòng cháy chữa cháy. Vì vậy, các hạng mục phải được phối hợp ngay trong giai đoạn thiết kế nhà xưởng để bảo đảm phạm vi vận hành, khả năng tiếp cận bảo trì và an toàn sử dụng.
Phối hợp với hệ kết cấu và kiến trúc
Vị trí ray, dầm đỡ và vai cột phải phù hợp với hệ cột, vì kèo, giằng mái và các liên kết chính. Khoảng không phía trên cẩu cần được kiểm tra để tránh va chạm với vì kèo hoặc hệ giằng. Cửa xuất nhập hàng nên nằm trong phạm vi nâng hạ thuận lợi. Đối với khu vực thông tầng hoặc có máy móc cao, đơn vị thiết kế cần mô phỏng đường di chuyển của vật nâng để tránh xung đột.
Phối hợp với hệ thống điện

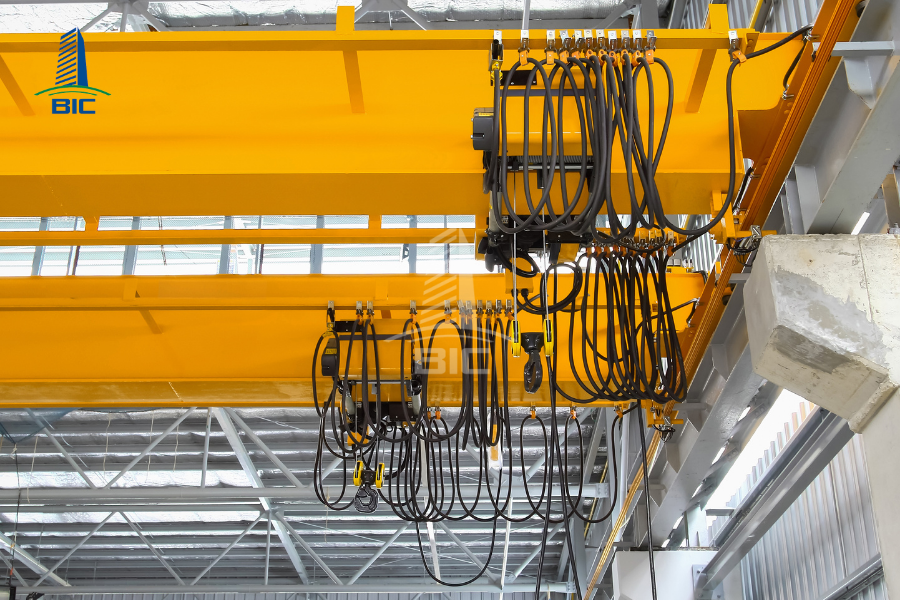

Nguồn điện cấp cho cẩu trục phải đáp ứng công suất của động cơ nâng, xe con và cơ cấu di chuyển. Dọc đường chạy có thể bố trí thanh dẫn điện hoặc cáp mềm tùy theo loại thiết bị và môi trường sử dụng. Tủ điện cần có thiết bị bảo vệ quá tải, ngắn mạch và mất pha. Hệ thống tiếp địa, chống rò điện và nút dừng khẩn cấp phải được tính toán đồng bộ. Nguồn điện dự phòng chỉ cần thiết trong các trường hợp đặc biệt liên quan đến an toàn sản xuất.
Phối hợp với hệ thống MEP và phòng cháy chữa cháy
Ống gió, đường ống công nghệ, máng cáp và đường ống chữa cháy không được bố trí trong phạm vi chuyển động của cẩu và vật nâng. Cao độ đầu phun chữa cháy, thiết bị báo cháy và hệ thống hút khói cũng phải được kiểm tra để tránh va chạm, đồng thời vẫn bảo đảm phạm vi bảo vệ theo thiết kế.
Ứng dụng BIM trong thiết kế thi công
Mô hình BIM giúp thể hiện đồng thời cẩu trục, kết cấu và hệ thống MEP trong cùng một không gian. Đơn vị thiết kế có thể mô phỏng phạm vi chuyển động, kiểm tra cao độ và phát hiện xung đột trước khi thi công. Kết quả phối hợp là cơ sở để lập bản vẽ thiết kế thi công chính xác hơn, hạn chế điều chỉnh, tháo dỡ và làm lại tại công trường.
Chủ Đầu Tư Cần Chuẩn Bị Gì Trước Khi Làm Việc Với Đơn Vị Thiết Kế?
Trước khi triển khai thiết kế nhà xưởng có cẩu trục, chủ đầu tư cần cung cấp sơ đồ quy trình sản xuất, hướng di chuyển nguyên vật liệu và phạm vi nâng hạ trong từng khu vực. Danh mục máy móc, kích thước thiết bị, vị trí lắp đặt dự kiến và yêu cầu bảo trì cũng cần được xác định tương đối rõ. Những dữ liệu này giúp đơn vị thiết kế bố trí mặt bằng, bước cột và đường chạy cẩu phù hợp với hoạt động sản xuất.
Đối với cẩu trục, các thông tin quan trọng gồm trọng lượng lớn nhất cần nâng, kích thước vật nâng, chiều cao nâng móc, khẩu độ, chiều dài đường chạy và tần suất vận hành. Chủ đầu tư nên làm việc sớm với nhà cung cấp thiết bị để có thông số về kích thước cẩu, tải trọng bánh xe, công suất điện và yêu cầu lắp đặt. Không nên chỉ cung cấp sức nâng định mức vì thông số này chưa đủ để tính toán kết cấu.
Bên cạnh nhu cầu hiện tại, doanh nghiệp cần xác định khả năng tăng tải, mở rộng dây chuyền hoặc kéo dài đường chạy trong tương lai. Điều kiện nhiệt độ, độ ẩm, bụi, hóa chất và nguy cơ cháy nổ cũng phải được thông báo đầy đủ. Cuối cùng, tiến độ thực hiện và ngân sách dự kiến sẽ giúp đơn vị tư vấn lựa chọn giải pháp phù hợp. Dữ liệu đầu vào càng chính xác, phương án thiết kế nhà xưởng càng sát nhu cầu, hạn chế dự phòng quá mức và giảm phát sinh trong quá trình thi công.
Thiết kế nhà xưởng có cẩu trục cần được thực hiện đồng bộ giữa công nghệ sản xuất, thông số thiết bị và kết cấu công trình. Các yếu tố như tải trọng nâng, tải trọng bánh xe, khẩu độ, chiều cao nâng, tần suất vận hành và phạm vi đường chạy phải được xác định trước khi triển khai thiết kế xây dựng. Đây là cơ sở để tính toán chính xác móng, cột, vai cột, dầm đỡ ray, hệ giằng và chiều cao nhà xưởng.
Chủ đầu tư cũng cần phối hợp sớm với nhà cung cấp cẩu trục và đơn vị thiết kế để kiểm soát xung đột giữa thiết bị nâng với kết cấu, hệ thống điện, MEP và phòng cháy chữa cháy. Việc chuẩn bị đầy đủ dữ liệu ngay từ đầu giúp hạn chế gia cường kết cấu, thay đổi thiết bị và làm lại trong quá trình thi công nhà xưởng.
Với kinh nghiệm thiết kế và thi công nhà xưởng công nghiệp, BIC có thể hỗ trợ chủ đầu tư xây dựng phương án phù hợp với nhu cầu sản xuất, điều kiện vận hành và kế hoạch mở rộng. Giải pháp thiết kế thi công đồng bộ sẽ giúp doanh nghiệp kiểm soát chi phí, tiến độ và bảo đảm an toàn trong suốt quá trình sử dụng công trình.
