Quyết định mở rộng quy mô sản xuất và đầu tư xây dựng một nhà xưởng công nghiệp mới luôn là bước ngoặt mang tính chiến lược của mọi doanh nghiệp. Hạng mục này không chỉ đòi hỏi nguồn vốn khổng lồ mà còn cần một tầm nhìn dài hạn để đảm bảo năng suất vận hành trong hàng chục năm tới. Tuy nhiên, nỗi trăn trở lớn nhất của không ít chủ đầu tư hiện nay là làm sao để kiểm soát dòng tiền, tránh rủi ro đội vốn, chậm tiến độ hay tình trạng xưởng xây xong nhưng dây chuyền công năng lại chắp vá. Trên thực tế, nguồn gốc của hầu hết những hệ lụy này đều xuất phát từ việc chủ đầu tư chưa nắm bắt tường tận các đầu việc trong giai đoạn thiết kế trên giấy.
Để giải quyết trọn vẹn bài toán đó, bài viết này sẽ đóng vai trò như một cẩm nang toàn diện về thiết kế nhà xưởng. BIC sẽ bóc tách chi tiết những hạng mục cốt lõi nhất mà bạn cần biết từ quy hoạch tổng mặt bằng, kết cấu chịu lực cho đến hệ thống cơ điện. Nắm vững bản đồ tư duy này chính là chìa khóa giúp chủ đầu tư tự tin giám sát dự án, tối ưu hóa ngân sách và kiến tạo nên một công trình chất lượng, sẵn sàng sinh lời bền vững.
Tại sao thiết kế nhà xưởng là bước "sống còn" đối với chủ đầu tư?
Nhiều chủ đầu tư mang tâm lý muốn tiết kiệm chi phí tư vấn bằng cách sao chép các mẫu xưởng có sẵn hoặc làm bản vẽ "hòm hòm" rồi vừa làm vừa điều chỉnh. Tuy nhiên, đây là một sai lầm mang tính chí mạng. Việc đầu tư nghiêm túc cho giai đoạn thiết kế không phải là khoản chi phí mất đi, mà là "bảo hiểm" cho toàn bộ dự án bởi 3 lý do cốt lõi sau:
Tối ưu hóa dây chuyền công năng và năng suất vận hành
Đối với một nhà xương công nghiệp, không gian kiến trúc không chỉ là nơi che nắng che mưa mà chính là cỗ máy vận hành của cả một doanh nghiệp. Sự thành bại của năng suất phụ thuộc rất lớn vào layout tổng thể.
Việc tính toán và bố trí khoa học vị trí đặt máy móc, luồng di chuyển của nguyên vật liệu (từ khâu nhập nguyên liệu đầu vào, gia công bán thành phẩm, đến kho thành phẩm đầu ra), cũng như thiết kế lối đi riêng biệt cho xe nâng và công nhân cần được phác thảo chi tiết ngay trên giấy. Một bản vẽ thiết kế dây chuyền công năng được tối ưu hóa có thể giúp doanh nghiệp giảm từ 20% đến 30% thời gian logistics nội khu. Điều này đồng nghĩa với việc bạn đang trực tiếp đẩy nhanh tốc độ sản xuất, giảm thiểu chi phí nhân công và chấm dứt triệt để tình trạng ách tắc, chồng chéo trong quá trình vận hành sau này.
Tiết kiệm chi phí đầu tư và hạn chế rủi ro phát sinh
Kiểm soát dòng tiền luôn là trăn trở lớn nhất của mọi chủ doanh nghiệp khi quyết định xây xưởng. Một bộ hồ sơ thiết kế xây dựng chuẩn xác, thể hiện rõ ràng từng đường gờ, mối hàn, loại thép sẽ giúp các kỹ sư bóc tách khối lượng vật tư (BOQ) chính xác lên đến 95%.
Khi đã cầm trong tay bảng dự toán minh bạch và sát với thực tế, chủ đầu tư hoàn toàn làm chủ được ngân sách của mình. Bạn sẽ loại bỏ được rủi ro "đội vốn" do mua thừa vật liệu, hay thảm họa phải đập đi xây lại vì thi công sai kết cấu. Hơn thế nữa, nếu lựa chọn các mô hình thiết kế thi công trọn gói (Design & Build), sự đồng bộ từ bản vẽ ra đến công trường sẽ diễn ra mượt mà hơn, giúp rút ngắn tiến độ và tiết kiệm hàng trăm triệu đồng chi phí cơ hội do dự án được đưa vào khai thác sớm.
Đảm bảo tính pháp lý và an toàn vận hành (PCCC, Môi trường)
Pháp lý là rào cản lớn nhất có thể khiến toàn bộ dự án hàng chục tỷ đồng phải đắp chiếu. Hiện nay, các quy định về Phòng cháy chữa cháy (PCCC) và đánh giá tác động môi trường tại các khu công nghiệp đang được siết chặt hơn bao giờ hết.
Bản vẽ thiết kế nhà xưởng là bộ tài liệu mang tính pháp lý bắt buộc để đệ trình xin cấp Giấy phép xây dựng và xin thẩm duyệt thiết kế PCCC. Nếu bản vẽ ban đầu không tuân thủ nghiêm ngặt các quy chuẩn của Nhà nước về khoảng cách an toàn, bậc chịu lửa, lối thoát hiểm hay hệ thống xử lý nước thải, dự án sẽ không được phép thi công nhà xưởng, hoặc xây xong cũng không thể nghiệm thu để đi vào hoạt động. Cần nhớ rằng: Sửa một lỗi sai khoảng cách trên giấy chỉ mất vài cú click chuột, nhưng để khắc phục một hạng mục PCCC sai phạm trên thực địa có thể tiêu tốn của chủ đầu tư hàng tỷ đồng và đình trệ sản xuất nhiều tháng liền.
Các hạng mục cốt lõi trong thiết kế nhà xưởng công nghiệp
Để biến một bãi đất trống thành một nhà máy vận hành trơn tru, bộ hồ sơ bản vẽ cần giải quyết triệt để 5 hạng mục trọng yếu dưới đây. Việc hiểu rõ từng hạng mục sẽ giúp chủ đầu tư dễ dàng kiểm tra, đánh giá năng lực của đơn vị tư vấn thiết kế nhà xưởng.

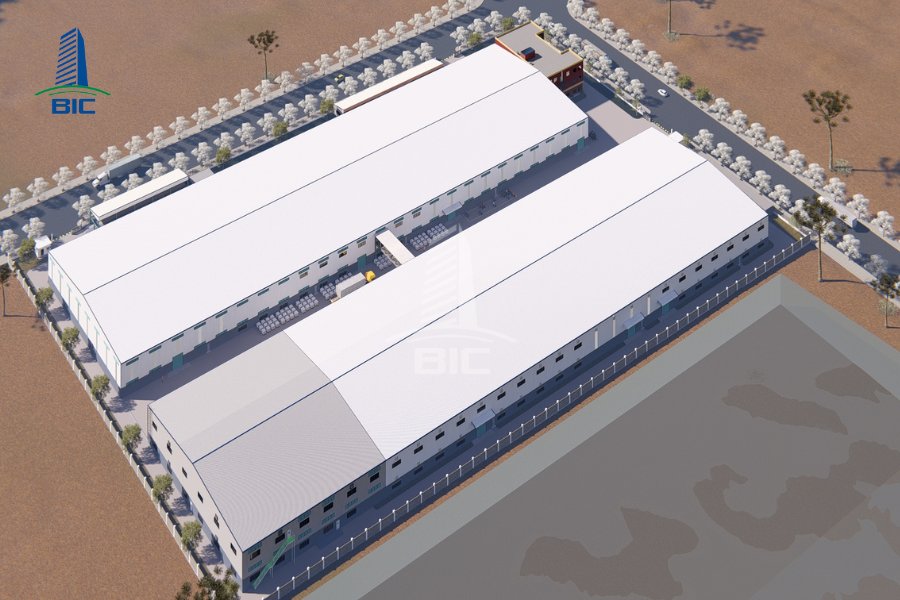

1. Thiết kế quy hoạch tổng mặt bằng (Master Plan)
Đây là bước phác thảo bức tranh toàn cảnh, quyết định vị trí của từng phân khu trên quỹ đất hiện có. Một bản quy hoạch tốt (Master Plan) phải đảm bảo tỷ lệ mật độ xây dựng đúng quy định của khu công nghiệp và tối ưu hóa diện tích sử dụng.
- Định vị các khối công trình: Bố trí hợp lý sự liên kết giữa xưởng sản xuất chính, kho bãi (nguyên liệu/thành phẩm), văn phòng điều hành, nhà ăn, khu vực để xe, trạm điện và bể nước ngầm PCCC.
- Quy hoạch hệ thống giao thông nội bộ: Tính toán luồng tuyến độc lập, đường vòng quanh xưởng phải đủ rộng để xe container quay đầu và bốc dỡ hàng hóa dễ dàng. Đồng thời, hành lang giao thông phải đảm bảo xe chữa cháy có thể tiếp cận mọi khu vực khi có sự cố.
2. Thiết kế kiến trúc nhà xưởng
Kiến trúc nhà xưởng công nghiệp không chú trọng vào sự cầu kỳ, rườm rà mà tập trung tuyệt đối vào công năng bao che, độ bền vật liệu và khả năng thích ứng với điều kiện khí hậu.
- Giải pháp bao che: Chủ đầu tư có thể lựa chọn xây tường gạch kết hợp tôn vách, sử dụng hệ mái tôn chống nóng hoặc dùng các tấm panel cách âm, cách nhiệt (rất phổ biến trong các xưởng thực phẩm, dược phẩm, điện tử).
- Giải pháp lấy sáng và thông gió tự nhiên: Đây là bài toán kinh tế lâu dài. Việc bố trí cửa trời (skylight), hệ thống lam gió hoặc quả cầu hút nhiệt dọc theo đỉnh mái sẽ giúp không gian bên trong luôn sáng sủa và thoáng đãng, giúp doanh nghiệp tiết kiệm một lượng lớn chi phí điện năng chiếu sáng và làm mát hàng tháng.
3. Thiết kế kết cấu (Hệ khung chịu lực chính)
Nếu kiến trúc là lớp vỏ thì kết cấu chính là "bộ xương" chịu tải cho toàn bộ công trình. Một phương án thiết kế xây dựng kết cấu tối ưu sẽ giúp chủ đầu tư giảm đáng kể lượng thép sử dụng mà vẫn đảm bảo độ vững chắc.
- Kết cấu móng: Tùy thuộc vào kết quả khoan khảo sát địa chất và tải trọng của nhà xưởng, kỹ sư sẽ tư vấn sử dụng móng đơn, móng băng hay móng cọc. Nếu làm sàn xưởng đặt máy móc hạng nặng, phần nền móng phải được gia cố đặc biệt.
- Kết cấu thân xưởng: Giải pháp nhà thép tiền chế hiện đang là lựa chọn số 1 nhờ ưu điểm thi công nhanh, nhịp vươn lớn và dễ dàng tháo lắp, mở rộng. Đơn vị thiết kế cần tính toán tối ưu "bước cột" (khoảng cách giữa các cột) để tạo ra không gian xưởng rộng rãi, không bị vướng víu khi lắp đặt dây chuyền sản xuất lớn.
4. Thiết kế hệ thống cơ điện (M&E)
Hệ thống M&E (Mechanical and Electrical) chiếm tỷ trọng chi phí không hề nhỏ và quyết định trực tiếp đến chất lượng của các hoạt động sản xuất. Các hạng mục này bao gồm:
Hệ thống cấp điện: Tính toán công suất tiêu thụ tổng để thiết kế trạm biến áp, tủ điện phân phối chính (MSB) phù hợp. Hệ thống chiếu sáng được chia làm hai phần rõ rệt: chiếu sáng phục vụ sản xuất (đảm bảo độ rọi chuẩn theo từng ngành nghề) và hệ thống đèn chiếu sáng sự cố (Exit/Emergency).
- Hệ thống cấp thoát nước: Bản vẽ cần tách biệt rõ ràng mạng lưới cấp nước sinh hoạt và nước phục vụ công nghệ sản xuất. Đặc biệt, hệ thống thu gom và trạm xử lý nước thải công nghiệp phải được thiết kế chặt chẽ, đạt tiêu chuẩn xả thải trước khi đấu nối vào hệ thống chung của khu công nghiệp.
- Hệ thống thông gió và điều hòa không khí (HVAC): Đối với các ngành đặc thù (in ấn, linh kiện điện tử, phòng sạch), hệ thống HVAC duy trì nhiệt độ và độ ẩm tiêu chuẩn là yếu tố sống còn để bảo vệ máy móc và chất lượng sản phẩm, đồng thời đảm bảo môi trường làm việc đạt chuẩn an toàn vệ sinh lao động cho công nhân.
5. Thiết kế hệ thống phòng cháy chữa cháy (PCCC)
Đây là hạng mục cực kỳ gắt gao. Bất kỳ sai sót nào trong thiết kế cũng sẽ dẫn đến việc đình trệ thi công nhà xưởng.
- Các thành phần bắt buộc: Tùy vào quy mô và mức độ nguy hiểm cháy nổ của ngành nghề, xưởng sẽ cần trang bị hệ thống báo cháy tự động, hệ thống chữa cháy vách tường, màng nước ngăn cháy hoặc hệ thống chữa cháy tự động Sprinkler.
- Giải pháp bảo vệ kết cấu: Đối với nhà khung thép, hồ sơ thiết kế bắt buộc phải có giải pháp sơn chống cháy hoặc bọc màng chống cháy cho cột, kèo thép để đảm bảo bậc chịu lửa theo tiêu chuẩn hiện hành của Bộ Công an.
Quy trình thiết kế xây dựng nhà xưởng đúng chuẩn
Để không bị điều hướng hay rơi vào thế bị động, chủ đầu tư cần nắm rõ lộ trình làm việc với các đơn vị tư vấn thiết kế xây dựng. Một quy trình chuyên nghiệp, minh bạch thường được chuẩn hóa qua 3 bước cốt lõi sau:
Bước 1: Tiếp nhận thông tin và khảo sát hiện trạng
Mọi bản vẽ xuất sắc đều bắt đầu từ việc thấu hiểu nhu cầu. Đơn vị tư vấn sẽ ngồi lại với chủ đầu tư để làm rõ: ngành nghề sản xuất (nhà xưởng may mặc sẽ khác hoàn toàn với xưởng cơ khí hạng nặng hay chế biến thực phẩm), dây chuyền công nghệ dự kiến, và mức ngân sách đầu tư. Song song đó, đội ngũ kỹ sư sẽ tiến hành khoan khảo sát địa chất, đo đạc địa hình thực tế để lấy thông số gốc phục vụ cho việc tính toán móng.
Bước 2: Thiết kế cơ sở (Thiết kế sơ bộ - Concept)
Từ các dữ liệu thu thập được, kiến trúc sư sẽ lên phương án quy hoạch tổng mặt bằng (Master Plan) và thiết kế kiến trúc sơ bộ. Giai đoạn này giúp chủ đầu tư có cái nhìn trực quan nhất về hình dáng, công năng và cách bố trí các phân khu của nhà xưởng công nghiệp. Hồ sơ thiết kế cơ sở sau khi được chủ đầu tư chốt duyệt cũng chính là tài liệu dùng để xin Giấy phép xây dựng.
Bước 3: Thiết kế bản vẽ thi công (Detailed Design)
Đây là bước "số hóa" mọi ý tưởng thành các thông số kỹ thuật khô khan nhưng cực kỳ chính xác. Bản vẽ thi công sẽ bóc tách chi tiết đến từng chiếc bu lông, đường kính thép, vị trí đi dây điện, ống nước. Nó là "kim chỉ nam" bắt buộc phải có để đội ngũ kỹ sư tiến hành thi công nhà xưởng ngoài thực địa.
Những lưu ý cho chủ đầu tư khi thiết kế thi công nhà xưởng
Từ kinh nghiệm thực chiến hàng trăm dự án, có những sai lầm mà chủ đầu tư chỉ nhận ra khi đã tồn tại vấn đề. Dưới đây là 3 nguyên tắc vàng bạn không được phép bỏ qua:
Phải đồng bộ giữa dây chuyền công nghệ và không gian xây dựng
Tuyệt đối tránh tình trạng "xây vỏ trước, nhét ruột sau". Rất nhiều chủ đầu tư xây xưởng xong mới ngã ngửa vì trần quá thấp không thể lắp đặt cầu trục, hoặc nền móng thiết kế quá mỏng, không chịu nổi độ rung lắc của hệ thống máy dập hạng nặng. Bản vẽ thiết kế nhà xưởng phải được may đo dựa trên kích thước và tải trọng của chính dàn máy móc mà bạn dự định nhập về.
Chú trọng tiêu chuẩn an toàn môi trường và PCCC ngay từ đầu
Như đã đề cập, đây là yếu tố sống còn về mặt pháp lý. Hãy yêu cầu đơn vị tư vấn cập nhật những quy chuẩn PCCC mới nhất ngay trong giai đoạn thiết kế cơ sở. Việc chỉnh sửa một bản vẽ sai phạm trên phần mềm chỉ tốn vài giờ đồng hồ, nhưng nếu phải đập bỏ một bức tường xây sai khoảng cách chống cháy ngoài công trường, số tiền bạn ném qua cửa sổ có thể lên tới hàng trăm triệu, thậm chí hàng tỷ đồng.
Lựa chọn giải pháp trọn gói "Thiết kế và Thi công" (Design & Build)
Thay vì thuê một đơn vị thiết kế rồi lại chật vật đi tìm một nhà thầu thi công khác, xu hướng hiện nay là chọn mô hình thiết kế thi công trọn gói (Design & Build). Sự ưu việt của giải pháp này nằm ở chỗ: Nhà thầu sẽ chịu trách nhiệm toàn diện từ bản vẽ đầu tiên đến khi trao chìa khóa. Điều này giúp loại bỏ hoàn toàn rủi ro hai bên đổ lỗi cho nhau khi có sự cố, rút ngắn được 20% - 30% thời gian triển khai, và quan trọng nhất là cam kết giữ vững ngân sách từ bước thiết kế xây dựng cho đến khi công trình hoàn thiện.
Đầu tư xây dựng nhà xưởng công nghiệp chưa bao giờ là một bài toán dễ dàng. Đây không đơn thuần là việc xếp những thanh thép lại thành một cái vỏ hộp khổng lồ, mà là quá trình kiến tạo nên một "hệ sinh thái" sản xuất an toàn, năng suất và tối ưu chi phí. Việc dồn tâm huyết và nguồn lực cho công tác thiết kế nhà xưởng ngay từ vạch xuất phát chính là chiến lược khôn ngoan nhất để bạn bảo vệ dòng vốn của mình.
Nếu doanh nghiệp của bạn đang chuẩn bị cho một dự án mở rộng quy mô, đừng ngần ngại tìm đến tổng thầu thiết kế thi công uy tín, có năng lực thực chiến sâu rộng. Một đội ngũ chuyên gia giàu kinh nghiệm của BIC sẽ giúp bạn khảo sát, tư vấn miễn phí và đưa ra một phương án quy hoạch tối ưu từng đồng ngân sách ngay từ ngày hôm nay!
