Trong xu hướng phát triển hạ tầng sản xuất hiện đại, giải pháp kết cấu khung thép tiền chế đã thay thế hoàn toàn phương pháp bê tông cốt thép truyền thống tại các dự án nhà xưởng công nghiệp. Sự chuyển dịch này xuất phát từ những lợi thế kỹ thuật vượt trội, khi hệ khung thép cho phép vượt nhịp lớn từ 20m đến hơn 60m mà không cần cột giữa, giúp tối ưu hóa diện tích bố trí dây chuyền máy móc và kho bãi. Bản vẽ thiết kế nhà xưởng khung thép được tính toán chuẩn xác từ giai đoạn đầu là yếu tố then chốt giúp cắt giảm từ 10% đến 15% tổng khối lượng thép chịu lực, đồng thời rút ngắn đến 30% tổng thời gian triển khai nhờ khả năng gia công cấu kiện song song tại nhà máy.
Tuy nhiên, việc thiết kế xây dựng công trình khung thép đòi hỏi tính chính xác tuyệt đối ở các thông số kỹ thuật và giải pháp an toàn. Những sai sót trong việc tính toán tải trọng gió giật, độ võng cho phép của kèo thép, hay thiếu giải pháp bảo vệ kết cấu trước nguy cơ ăn mòn và sự cố cháy nổ đều gây nguy hiểm trực tiếp cho công trình. Bất kỳ sự lệch chuẩn nào trong bản vẽ cũng làm gia tăng chi phí xử lý móng bệ hoặc kéo dài thời gian nghiệm thu đưa dự án vào vận hành.
Nhằm hỗ trợ các doanh nghiệp lựa chọn phương án kiến trúc an toàn và hiệu quả nhất, bài viết này, BIC sẽ phân tích chi tiết các thành phần cấu tạo cốt lõi, tiêu chuẩn kiểm soát tải trọng, quy chuẩn an toàn phòng cháy chữa cháy mới nhất, cùng giải pháp thiết kế thi công nhà xưởng trọn gói giúp tối ưu hóa nguồn vốn đầu tư cho chủ doanh nghiệp.

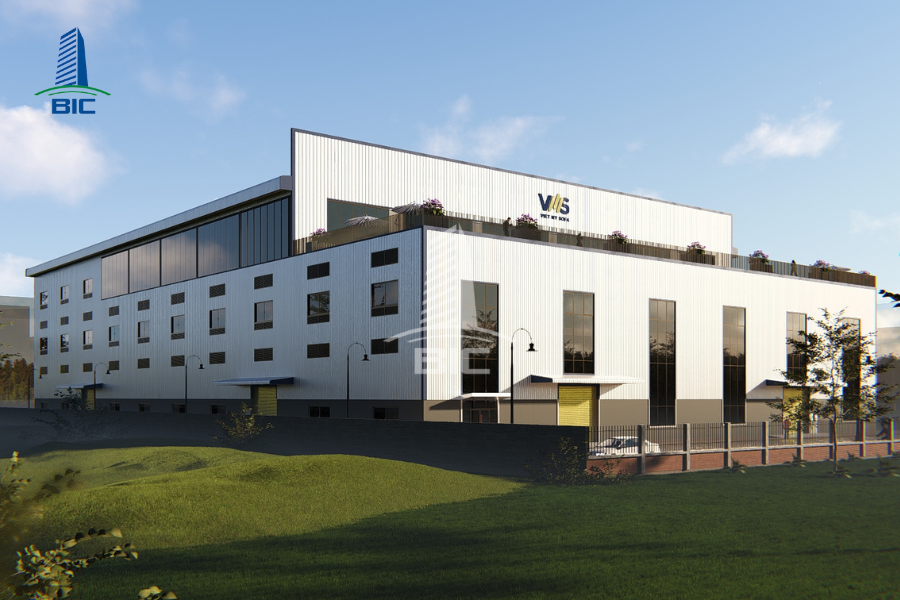

Tại sao kết cấu khung thép lại là giải pháp tối ưu trong thiết kế nhà xưởng công nghiệp?

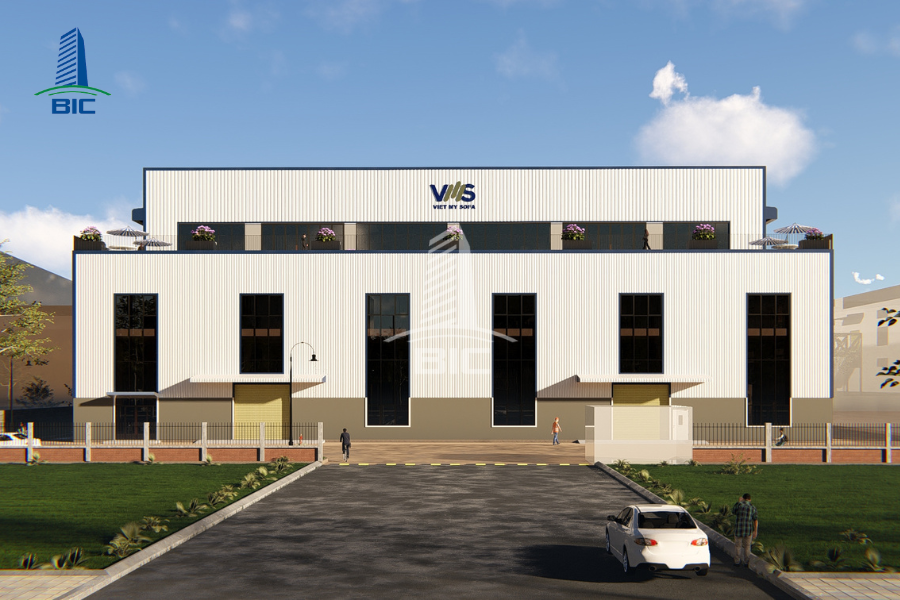

Khả năng vượt nhịp lớn, tối ưu hóa không gian sản xuất
Sự xuất hiện của kết cấu khung thép tiền chế đã giải quyết triệt để bài toán giải phóng không gian mặt bằng – rào cản lớn nhất của phương pháp bê tông cốt thép truyền thống. Hệ khung thép sở hữu cường độ chịu kéo và chịu nén cực cao, cho phép các kỹ sư thiết kế những hệ dầm kèo vượt nhịp lớn từ 20m đến 60m, thậm chí hơn 80m mà không cần bố trí các hàng cột đỡ ở giữa xưởng.
Một mặt bằng sản xuất hoàn toàn thông thoáng, không bị chia cắt bởi hệ thống cột bê tông, mang lại lợi thế vận hành vô cùng lớn cho doanh nghiệp:
- Đối với ngành dệt may, da giày: Giúp dễ dàng sắp xếp các chuyền may dài liên tục, tối ưu hóa lối đi cho công nhân và luồng luân chuyển bán thành phẩm giữa các công đoạn.
- Đối với ngành cơ khí, chế tạo: Tạo khoảng không rộng rãi để di chuyển các chi tiết máy kích thước lớn mà không gặp rào cản vật lý.
- Đối với kho vận logistics: Cho phép lắp đặt hệ thống kệ kho cao tầng tự động (AS/RS) tối ưu chiều cao, giúp xe nâng vận hành tự do với năng suất tối đa.

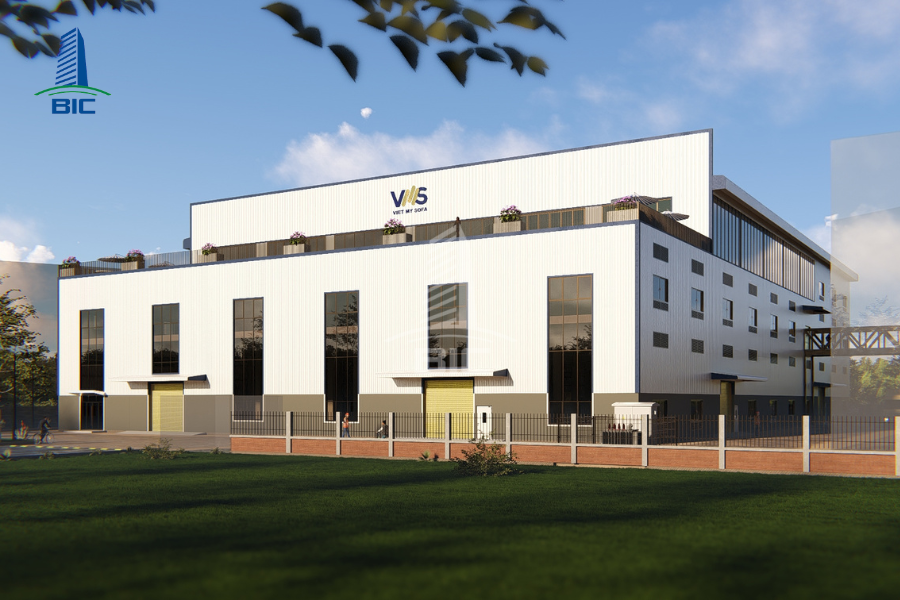

Tốc độ triển khai vượt trội, rút ngắn tiến độ đưa nhà máy vào vận hành
Đối với các chủ đầu tư, thời gian thi công ảnh hưởng trực tiếp đến thời điểm đưa sản phẩm ra thị trường và thời gian thu hồi vốn. Thiết kế nhà xưởng khung thép giúp tối ưu hóa tiến độ nhờ phương thức sản xuất công nghiệp hóa:
- Sản xuất song song: Toàn bộ các cấu kiện chịu lực chính như cột, dầm, xà gồ được gia công cắt, hàn, đục lỗ và sơn bảo vệ chính xác tại nhà máy cơ khí theo đúng bản vẽ kỹ thuật. Quá trình này diễn ra hoàn toàn độc lập và song song với công đoạn đào đắp, làm móng bê tông ngoài hiện trường.
- Thi công lắp ghép nhanh chóng: Sau khi hệ móng hoàn thành, các cấu kiện thép được vận chuyển ra công trường và lắp dựng bằng cẩu chuyên dụng thông qua liên kết bulông cường độ cao. Quy trình này loại bỏ hoàn bộ thời gian chờ ninh kết, bảo dưỡng bê tông kéo dài hàng tháng trời như phương pháp truyền thống, giúp rút ngắn từ 30% đến 50% tổng thời gian thi công nhà xưởng.

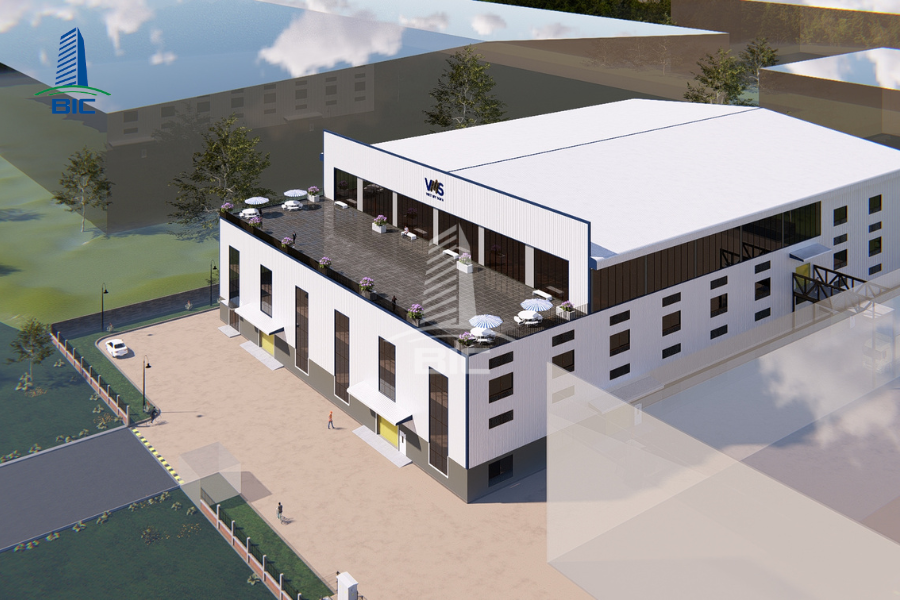

Tối ưu chi phí tổng thể và chịu tải trọng linh hoạt
- Giảm tải trọng lên hệ móng: Trọng lượng bản thân của công trình khung thép nhẹ hơn từ 30% đến 40% so với công trình bê tông có cùng quy mô. Việc giảm tải trọng đứng tác dụng xuống nền đất giúp chủ đầu tư tiết kiệm hàng trăm triệu đồng chi phí xử lý nền móng, đặc biệt là tại các khu vực có địa chất yếu như vùng đồng bằng sông Cửu Long hay các khu ven sông.
- Tích hợp tải trọng cầu trục linh hoạt: Khung thép tiền chế sở hữu độ dẻo dai và khả năng chịu tải trọng động cực tốt. Bản vẽ thiết kế có thể dễ dàng tích hợp các hệ dầm vai (Corbel) cố định vào cột thép để đỡ hệ thống cầu trục di chuyển có sức nâng từ 5 tấn đến 30 tấn. Việc này phục vụ đắc lực cho các ngành cơ khí chế tạo, đúc ép nhựa hay sản xuất bao bì nặng mà không làm biến dạng hay nứt gãy kết cấu chịu lực của nhà xưởng công nghiệp.
Các thành phần cốt lõi trong hồ sơ thiết kế nhà xưởng khung thép tiền chế
Để đảm bảo khả năng chịu lực, độ bền vận hành và tối ưu hóa khối lượng vật tư, hồ sơ thiết kế xây dựng công trình khung thép cần bóc tách chi tiết bốn hệ thống thành phần cốt lõi dưới đây.
1. Hệ móng và bulông neo (Anchor Bolts)
Hệ móng là bộ phận truyền toàn bộ tải trọng của công trình xuống nền đất bên dưới. Tùy thuộc vào kết quả khoan khảo sát địa chất thực tế tại khu đất, kỹ sư sẽ chỉ định giải pháp móng đơn, móng băng (trên nền đất tốt) hoặc móng cọc ly tâm/khoan nhồi (trên nền đất yếu).
Mắt xích quan trọng nhất kết nối giữa phần thô bê tông và phần khung thép bên trên là hệ thống bulông neo (Anchor Bolts):
- Yêu cầu kỹ thuật: Bulông neo thường có đường kính từ M24 đến M36, sử dụng mác thép cường độ cao. Bản vẽ phải thể hiện chi tiết vị trí tâm bulông, khoảng cách cụm và chiều dài ngàm sâu vào trong đài móng bê tông.
- Tác dụng: Chịu lực nhổ (Uplift Force) do tải trọng gió giật gây ra và truyền toàn bộ lực cắt, momen chân cột từ khung thép xuống hệ thống móng.
2. Hệ khung thép chính (Cột và Dầm kèo - Rafter)
Khung thép chính là cấu trúc chịu lực không gian trung tâm của nhà xưởng, bao gồm cột thép chịu lực đứng và dầm kèo (Rafter) vượt nhịp nằm ngang.
- Sử dụng thép tổ hợp (H-section): Thay vì sử dụng thép đúc định hình có tiết diện không đổi, các kỹ sư ưu tiên thiết kế thép hình tổ hợp cắt từ thép tấm, liên kết bằng công nghệ hàn tự động.
- Ứng dụng tiết diện vát (Tapered Member): Kích thước bản cánh và bản bụng của cột, dầm kèo sẽ thay đổi linh hoạt theo biểu đồ Momen ngoại lực tác dụng. Tại các vị trí nách khung (giao giữa cột và dầm) có Momen lớn nhất, tiết diện thép sẽ được mở rộng. Ngược lại, tại các vị trí Momen nhỏ, tiết diện thép sẽ thu hẹp lại. Giải pháp vát cấu kiện này giúp tiết kiệm từ 10% đến 20% khối lượng thép mà vẫn đảm bảo tuyệt đối an toàn kết cấu.
3. Hệ giằng và xà gồ (Bracing & Purlin)
Hệ giằng và xà gồ đóng vai trò liên kết các khung thép đơn lẻ thành một khối không gian 3D vững chắc.
- Hệ giằng (Bracing System): Bao gồm giằng mái, giằng cột (sử dụng thép tròn bọc tăng giằng hoặc thép góc L) và hệ giằng xà gồ (Sag rod). Hệ giằng giữ nhiệm vụ đảm bảo độ ổn định tổng thể ngoài mặt phẳng khung, chống lại lực xô ngang do gió bão và tải trọng động khi cầu trục hãm phanh.
- Hệ xà gồ (Purlins): Thường sử dụng xà gồ thép mạ kẽm cường độ cao dạng hình chữ C hoặc Z (độ dày từ 1.5mm - 3.0mm). Xà gồ chữ Z có khả năng nối chồng (Lap joint) tại các đầu hỗ trợ, giúp tăng khả năng chịu tải cho hệ thống tôn mái và tôn vách.
4. Hệ bao che và cách nhiệt (Roofing & Wall Cladding)
Hệ bao che có nhiệm vụ bảo vệ toàn bộ máy móc, hàng hóa và con người bên trong nhà xưởng trước tác động của thời tiết.
- Tôn mái chuyên dụng: Sử dụng hệ tôn sóng công nghiệp (như tôn 5 sóng, 9 sóng) kết hợp các dòng tôn bắn vít giấu nối như Seamlock hoặc Kliplok để loại bỏ hoàn toàn nguy cơ rò rỉ, đọng nước mưa tại các vị trí chân vít trên mái nhịp lớn.
- Tấm vách Panel cách nhiệt: Tùy thuộc vào yêu cầu công năng và PCCC, vách bao che sẽ sử dụng các tấm Panel cách nhiệt (EPS, PU/PIR) hoặc Panel Rockwool (bông khoáng) chống cháy.
- Hệ cách nhiệt: Tích hợp các lớp túi khí cách nhiệt, bông thủy tinh (Glasswool) có dán màng nhôm bên dưới lớp tôn mái để giảm nhiệt độ truyền vào xưởng, giúp tiết kiệm chi phí năng lượng làm mát cho doanh nghiệp.
Tiêu chuẩn kỹ thuật quan trọng khi thiết kế xây dựng nhà xưởng khung thép
Để chuyển hóa các thành phần cấu tạo thành một công trình vững chắc, hồ sơ thiết kế nhà xưởng khung thép phải áp dụng nghiêm ngặt hệ thống tiêu chuẩn kỹ thuật hiện hành.
Tiêu chuẩn tính toán tải trọng và độ võng cho phép
Khả năng chịu lực của hệ khung thép phụ thuộc trực tiếp vào việc xác định đúng và đủ các tổ hợp tải trọng tác dụng theo tiêu chuẩn TCVN 2737.
- Tải trọng tác dụng: Kỹ sư phải tính toán chính xác tải trọng bản thân (Dead Load), hoạt tải sửa chữa mái (Live Load), tải trọng gió (Wind Load) phân theo vùng địa lý, và tải trọng động do cầu trục vận hành.
- Độ võng cho phép: Độ võng của dầm kèo mái và độ lệch đỉnh cột phải nằm trong giới hạn cho phép (thường là L240 đến L180 đối với dầm kèo, tùy thuộc vào việc xưởng có trang bị cầu trục hay không). Việc kiểm soát độ võng giúp công trình không bị nứt vách, dột mái hoặc kẹt dầm cầu trục khi đưa vào sử dụng.
Tiêu chuẩn an toàn Phòng cháy chữa cháy (PCCC) cho kết cấu thép
Nhược điểm lớn nhất của thép là bị suy giảm nhanh chóng khả năng chịu lực khi nhiệt độ vượt quá 500°C. Do đó, việc bảo vệ kết cấu thép trước nguy cơ hỏa hoạn là yêu cầu bắt buộc:
- Quy chuẩn PCCC: Hồ sơ thiết kế xây dựng phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, xác định rõ bậc chịu lửa của nhà xưởng công nghiệp (thông thường là Bậc III hoặc Bậc II).
- Giải pháp bọc bảo vệ: Bản vẽ kỹ thuật phải chỉ định giải pháp bọc bảo vệ kết cấu cột, dầm thép đạt giới hạn chịu lửa yêu cầu (R15, R30, R60, R90) bằng sơn chống cháy chuyên dụng, bọc tấm thạch cao chống cháy hoặc phun vữa bảo vệ chuyên dụng.
Tiêu chuẩn chống ăn mòn và sơn bảo vệ bề mặt
Môi trường công nghiệp ẩm ướt hoặc các khu vực ven biển dễ làm thép bị oxy hóa, gỉ sét và suy giảm nhanh chóng tuổi thọ.
- Làm sạch bề mặt: Bản vẽ phải chỉ định cấp độ làm sạch bề mặt thép bằng phương pháp phun cát áp lực cao đạt tiêu chuẩn tối thiểu Sa 2.5 trước khi sơn.
- Chỉ định hệ sơn: Quy định rõ độ dày lớp sơn lót chống gỉ và lớp sơn phủ hoàn thiện (sơn Epoxy hoặc PU 3 lớp với tổng độ dày từ 80µm - 120µm giúp khung thép có độ bền trên 20 năm mà không tốn chi phí bảo dưỡng.
Những lưu ý đắt giá giúp CĐT tối ưu hóa bản vẽ thiết kế nhà xưởng khung thép
- Kiểm soát chỉ số kg/m² thép: Chỉ số khối lượng thép trên một mét vuông sàn (kg/m²) phản ánh trực tiếp mức độ tối ưu của bản vẽ. Đơn vị thiết kế uy tín sẽ ứng dụng phần mềm SAP2000 hoặc Tekla Structures để đưa chỉ số này về mức lý tưởng nhất (thường từ 22kg/m² - 35 kg/m² đối với xưởng không cầu trục) mà vẫn bảo đảm tuyệt đối độ an toàn chịu lực.
- Thiết kế sẵn dư địa lắp đặt Điện mặt trời áp mái (Solar Rooftop): Khung dầm kèo chính cần được tính toán cộng thêm tải trọng tĩnh của hệ thống pin năng lượng mặt trời (15kg/m² - 20kg/m²). Việc tính toán trước này giúp doanh nghiệp dễ dàng lắp đặt Solar Rooftop về sau mà không phải tốn chi phí gia cố lại khung kèo.
- Quy hoạch giải pháp chiếu sáng và thông gió tự nhiên: Bố trí tôn lấy sáng đan xen trên mái (5% - 10% diện tích) kết hợp hệ thống lam gió vách và cửa trời thoát nhiệt giúp nhà xưởng luôn thông thoáng, giảm trực tiếp hóa đơn tiền điện vận hành hàng tháng.
Một giải pháp thiết kế nhà xưởng khung thép tiền chế được tính toán bài bản là sự kết hợp hoàn hảo giữa năng lực chịu lực, tốc độ triển khai vượt trội và hiệu quả kinh tế dài hạn cho doanh nghiệp. Việc lựa chọn phương án thiết kế thi công trọn gói sẽ giúp chủ đầu tư kiểm soát chặt chẽ chất lượng gia công cấu kiện, tối ưu hóa ngân sách và bảo đảm tiến độ đưa nhà xưởng công nghiệp vào hoạt động.
Hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia của BIC để nhận dịch vụ tư vấn giải pháp kết cấu thép tối ưu và lập bảng bóc tách khối lượng dự toán chi tiết hoàn toàn miễn phí.
