Thiết Kế Nhà Xưởng Tối Ưu Công Năng Và Dòng Di Chuyển Sản Xuất

Mặt bằng nhà xưởng không đơn thuần là vỏ bao che cơ học bảo vệ máy móc, mà là xương sống định hình năng suất vận hành và biên lợi nhuận của một doanh nghiệp sản xuất. Trên thực tế, có đến 40% lỗi lãng phí thời gian và phát sinh chi phí vận hành bắt nguồn từ việc bố trí sai lệch luồng di chuyển vật tư trong giai đoạn lập hồ sơ kỹ thuật. Việc thiết kế mặt bằng theo cảm tính, thiếu tính toán nhân trắc học công nghiệp và sơ đồ công nghệ luôn dẫn đến tình trạng luồng giao thông bị chồng chéo, xung đột giữa xe nâng hàng với công nhân đi bộ, đồng thời làm tăng khối lượng hàng lưu kho tạm tại các phân khu trung gian.

Ứng dụng giải pháp thiết kế nhà xưởng khoa học giúp chủ đầu tư may đo không gian theo đúng công suất thiết bị, giải phóng diện tích thông thủy thông qua hệ khung thép vượt nhịp lớn và tối ưu hóa lộ trình luân chuyển nguyên vật liệu từ kho đầu vào đến kho thành phẩm. Bài viết này, BIC sẽ phân tích sâu các nguyên lý phân khu mặt bằng, so sánh ưu nhược điểm của các mô hình dòng chảy sản xuất tiêu chuẩn như chữ U, chữ I, chữ L, và cách thức đồng bộ hóa thiết kế xây dựng với biện pháp thi công nhà xưởng tại thực địa. Những dữ liệu định lượng này sẽ giúp chủ doanh nghiệp chủ động làm chủ dòng vốn đầu tư, tối ưu hóa hạ tầng kỹ thuật và xây dựng một không gian nhà xưởng công nghiệp đạt hiệu suất kinh tế cao nhất.

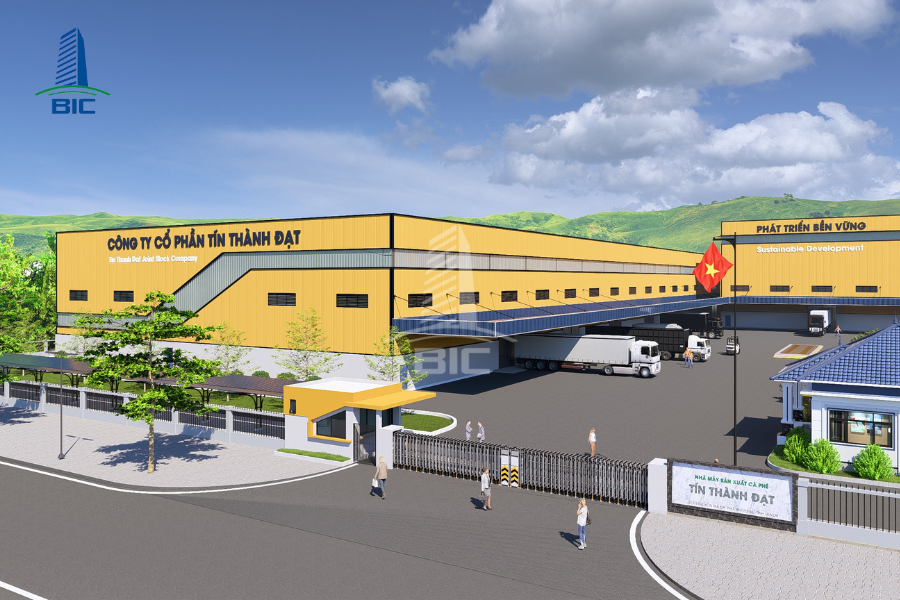

Bản chất của dòng di chuyển sản xuất (Production Flow) trong nhà xưởng công nghiệp

Quản trị dòng di chuyển sản xuất hay luồng vật lưu nội khu là bài toán cốt lõi của kiến trúc công nghiệp hiện đại. Việc thấu hiểu bản chất của các dòng chảy này giúp đơn vị thiết kế bố trí không gian một cách khoa học, ngăn chặn sự lãng phí và đảm bảo dây chuyền vận hành với hiệu suất cao nhất.

1. Khái niệm dòng di chuyển và luồng vật lưu nội khu

Luồng vật lưu nội khu là lộ trình di chuyển khép kín, liên tục của nguyên vật liệu và bán thành phẩm trong suốt quá trình chuyển hóa thành thành phẩm:

- Lộ trình tuần tự: Dòng chảy bắt đầu từ cao độ của khu vực tiếp nhận nguyên liệu thô (kho đầu vào), luân chuyển qua các cụm máy gia công cắt gọt, dập khuôn hoặc lắp ráp, đi xuyên qua khu vực kiểm định chất lượng (QC) và kết thúc tại kho lưu trữ thành phẩm sẵn sàng xuất xưởng.

- Mục tiêu của thiết kế xây dựng: Thiết lập một lộ trình ngắn nhất, không có quãng thời gian chết, không có sự quay đầu của vật tư và giảm thiểu tối đa tần suất bốc dỡ hàng hóa không cần thiết của công nhân.

2. Các mô hình luân chuyển phổ biến trong thiết kế nhà xưởng

Tùy thuộc vào hình dáng khu đất, đặc thù ngành nghề và công nghệ sản xuất, hồ sơ thiết kế nhà xưởng sẽ ứng dụng một trong ba sơ đồ dòng chảy kinh điển sau:

- Sơ đồ dạng đường thẳng (I-flow): Quy trình nhập kho và xuất kho nằm ở hai phía đối diện của nhà xưởng công nghiệp. Mô hình này phù hợp với các dây chuyền sản xuất liên tục, tự động hóa cao như lắp ráp linh kiện điện tử, chế biến thực phẩm. Ưu điểm lớn nhất là triệt tiêu hoàn toàn hiện tượng giao thông ngược chiều, tốc độ luân chuyển nhanh nhưng đòi hỏi quỹ đất phải có chiều dài lớn.

- Sơ đồ dạng chữ U (U-flow): Cửa nhập nguyên liệu và cửa xuất thành phẩm nằm cùng một phía mặt tiền nhà xưởng. Đây là mô hình lý tưởng cho ngành may mặc, gia công cơ khí chính xác hoặc trung tâm logistics. Sơ đồ này giúp tối ưu hóa nhân công và trang thiết bị bốc dỡ tại cầu cảng, dễ dàng mở rộng quy mô xưởng về phía sau nhưng đòi hỏi kiểm soát nghiêm ngặt tại khúc cua chữ U để tránh tắc nghẽn.

- Sơ đồ dạng chữ L (L-flow): Dòng nguyên liệu rẽ góc 90 độ tại một phân khu trung gian trước khi ra kho thành phẩm. Mô hình chữ L là giải pháp hoàn hảo cho các khu đất góc, đất hình vuông hoặc các ngành sản xuất bao bì, chế biến gỗ - nơi cần cách ly tuyệt đối công đoạn bụi bặm, tiếng ồn ở một nhánh riêng biệt.

3. Tác hại tài chính khi thiết kế mặt bằng sai công năng

Khi công tác thiết kế thiết kế nhà xưởng bị tách rời khỏi sơ đồ công nghệ, doanh nghiệp gánh chịu những tổn thất kinh tế trực tiếp hàng ngày:

- Xung đột giao thông nội khu: Bản vẽ không phân định rõ làn đường dành riêng cho xe nâng và lối đi bộ của công nhân. Hậu quả là tốc độ di chuyển của xe nâng bị giảm sâu để đảm bảo an toàn, hoặc nghiêm trọng hơn là xảy ra tai nạn lao động gây dừng chuyền sản xuất.

- Ùn ứ hàng lưu kho tạm (WIP - Work in Process): Do khoảng cách giữa các cụm máy bố trí bất hợp lý, bán thành phẩm không thể chuyển ngay sang công đoạn tiếp theo mà phải nằm chờ tại sàn. Việc này làm tốn thêm diện tích mặt bằng, buộc doanh nghiệp phải đầu tư thêm chi phí mua kệ chứa, pallet và gánh chịu chi phí cơ hội do dòng vốn lưu động bị ứ đọng. Mọi sai lầm sửa chữa, đập phá tường vách để quy hoạch lại luồng di chuyển khi đã hoàn thiện thi công nhà xưởng đều khiến chi phí đầu tư ban đầu bị đẩy lên rất cao.

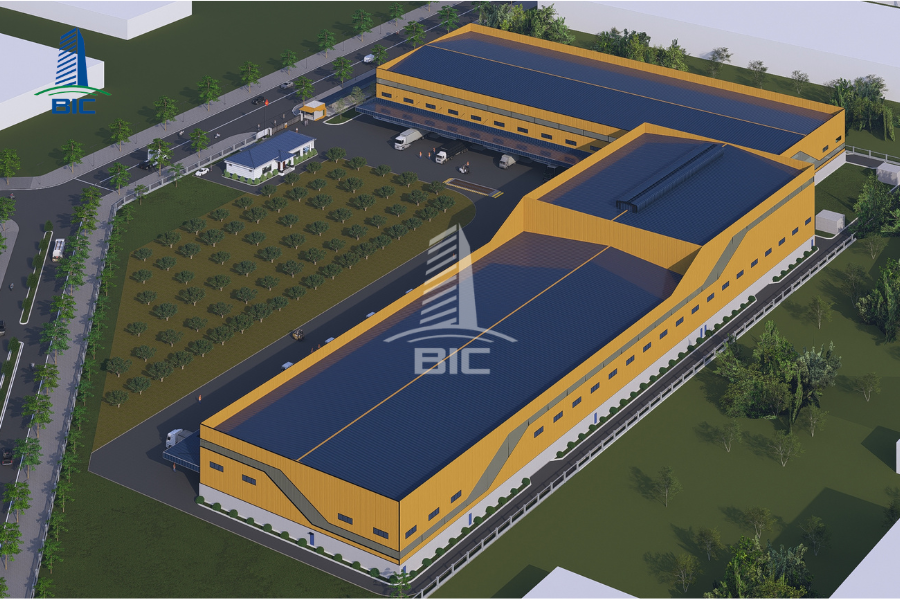

Các nguyên lý cốt lõi để thiết kế nhà xưởng tối ưu công năng

Để hiện thực hóa bản vẽ lý thuyết vào thực tế vận hành, quy trình thiết kế xây dựng phải tuân thủ nghiêm ngặt các nguyên lý nhân trắc học công nghiệp và kỹ thuật kết cấu, đảm bảo tính chịu lực và sự linh hoạt tối đa cho không gian sản xuất.

1. Quy hoạch tổng mặt bằng dựa trên công suất và kích thước dây chuyền

Bản vẽ tổng mặt bằng là sự cụ thể hóa các thông số hình học của máy móc vào không gian xây dựng. Đơn vị tư vấn thiết kế thi công bắt buộc phải thu thập đầy đủ dữ liệu kỹ thuật từ nhà cung cấp thiết bị:

- Tính toán khoảng cách an toàn: Xác định chính xác kích thước dài, rộng, cao của từng cụm máy, khoảng hành lang an toàn dành cho công nhân vận hành và không gian dự phòng để mở cánh cửa máy khi bảo trì, sửa chữa định kỳ.

- Xác định bước cột khung thép: Dựa trên tọa độ đặt máy, kỹ sư sẽ tính toán khoảng cách giữa các trục cột (bước cột) sao cho hệ khung thép không đâm xuyên qua vị trí đặt dây chuyền, đồng thời tối ưu hóa mật độ phân bổ cột để giảm chi phí vật tư thô.

2. Thiết kế xây dựng hệ móng và mặt sàn chịu lực tương thích

Mặt sàn nhà xưởng là nơi chịu tải trọng động và mài mòn cơ học lớn nhất. Việc thiết kế thiếu tính toán địa chất sẽ dẫn đến hậu quả nứt vỡ sàn chỉ sau vài tháng vận hành:

- Gia cố nền hạ đạt độ chặt kỹ thuật: Dựa vào báo cáo khảo sát địa chất, nền đất bên dưới mặt sàn phải được quy định lu lèn đạt độ chặt tối thiểu K95 nhằm triệt tiêu các túi bùn ngầm và chống lún sụt cục bộ.

- Đồng bộ tải trọng móng máy và độ dày sàn: Tại các vị trí đặt máy dập, máy nén có độ rung lớn, kết cấu móng máy phải được thiết kế tách khối biệt lập với sàn xưởng bằng khe co giãn. Độ dày sàn bê tông cốt thép (thường từ 150mm đến 250mm) và mác bê tông (tối thiểu M300) phải được tính toán tương thích với tải trọng nén trên mỗi bánh xe nâng, kết hợp rải bột Hardener tăng cứng hoặc sơn Epoxy để kháng hóa chất và chống phát sinh bụi bặm.

3. Giải phóng không gian nhờ kết cấu khung thép tiền chế vượt nhịp lớn

Xu hướng kiến trúc công nghiệp hiện đại ưu tiên việc tối giản hệ thống cột chịu lực bên trong lòng nhà xưởng nhằm giải phóng tối đa diện tích hữu dụng:

- Ưu thế của giải pháp vượt nhịp lớn: Thiết kế nhà xưởng ứng dụng hệ khung kèo thép tiền chế cho phép vượt nhịp với khẩu độ tự do từ 30m đến hơn 60m mà không cần bố trí các hàng cột giữa. Diện tích thông thủy tăng lên giúp chủ đầu tư dễ dàng sắp đặt các hệ thống băng tải dài hoặc thay đổi cấu trúc phân khu khi có sự thay đổi về công nghệ.

- Linh hoạt khi mở rộng quy mô: Khi doanh nghiệp có nhu cầu nâng công suất, kết cấu thép tiền chế cho phép dễ dàng nối dài thêm các bước gian hoặc lắp dựng thêm sàn lửng kết cấu nhẹ mà không làm ảnh hưởng đến tính liên khối và khả năng chịu lực của hệ thống nhà xưởng hiện hữu.

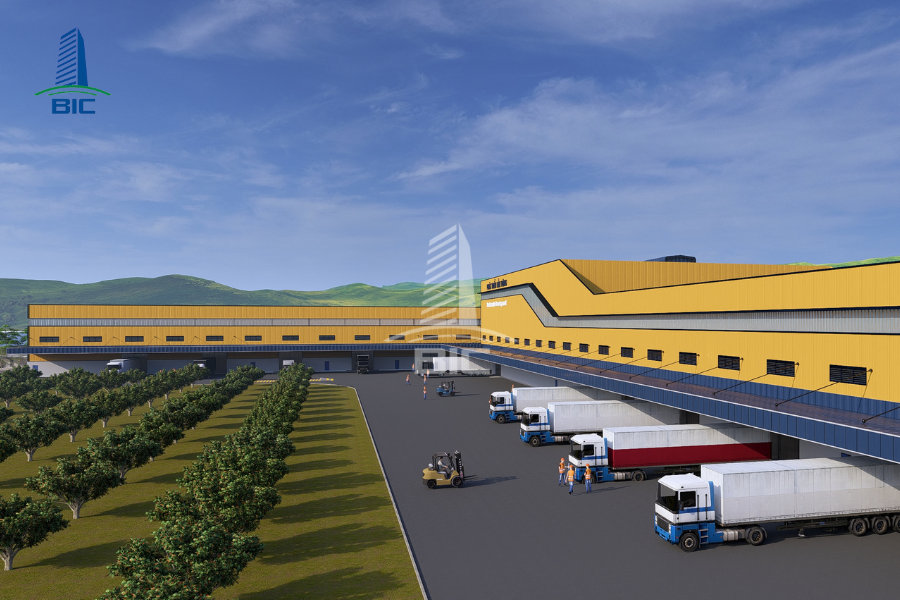

Đồng bộ mạng lưới hạ tầng kỹ thuật phụ trợ với quy trình thiết kế thi công

Một thiết kế tối ưu công năng không thể tách rời mạng lưới cơ điện và các giải pháp an toàn pháp định. Sự đồng bộ này giúp quá trình thi công nhà xưởng diễn ra suôn sẻ và thuận tiện cho việc bảo trì về sau.

1. Bố trí hệ thống cơ điện (M&E) kéo đến tận chân máy sản xuất

Mạng lưới cơ điện là nguồn cung cấp năng lượng cho toàn bộ nhà máy. Thiết kế hệ thống M&E phải bám sát tọa độ vị trí đặt thiết bị sản xuất:

- Quy hoạch tuyến cáp điện động lực: Thay vì kéo dây điện lòng thòng trên mặt sàn gây nguy cơ chập cháy và mất an toàn lao động, bản vẽ cơ điện sẽ thiết kế hệ thống mương cáp ngầm có nắp đậy bằng thép chống rỉ hoặc hệ khung máng cáp treo vững chắc trên cao, thả dây trục đứng xuống đúng tủ điện cục bộ của từng máy.

- Tối ưu hóa đường ống kỹ thuật: Đường ống cấp nước sản xuất, khí nén, và ống gom nước thải được gom chung vào các hộp kỹ thuật dọc theo vách xưởng, giúp tối giản không gian và tránh va chạm với lộ trình di chuyển của xe nâng hàng.

2. Thiết kế hệ thống chiếu sáng và thông gió tự nhiên, tiết kiệm năng lượng

Môi trường vi khí hậu trong nhà xưởng ảnh hưởng trực tiếp đến sức khỏe của công nhân và độ bền của linh kiện máy móc:

- Ứng dụng giải pháp lấy sáng tự nhiên: Hồ sơ thiết kế xây dựng bố trí các dải tôn lấy sáng chuyên dụng trên mái với tỷ lệ từ 5% đến 10% diện tích mái, kết hợp hệ thống cửa sổ vách kính giúp tận dụng tối đa ánh sáng mặt trời ban ngày, cắt giảm tới 30% chi phí điện chiếu sáng.

- Hệ thống thông gió áp suất âm: Sử dụng kết hợp các lam gió louver đón gió tươi ở cao độ thấp quanh tường vách và hệ thống quạt hút đỉnh mái tự động để liên tục luân chuyển không khí, đưa khí nóng ra ngoài, duy trì nhiệt độ ổn định trong nhà xưởng mà không cần đầu tư hệ thống điều hòa trung tâm công suất lớn tốn kém.

3. Tích hợp tiêu chuẩn pháp lý PCCC ngay từ bước lập bản vẽ kỹ thuật

Sai lầm lớn nhất khiến nhiều công trình bị đình chỉ thi công hoặc không thể đưa vào vận hành là lỗi thiết kế vi phạm quy chuẩn an toàn cháy:

- Tuân thủ quy chuẩn hiện hành: Đơn vị thiết kế nhà xưởng bắt buộc phải áp dụng nghiêm ngặt các quy định của QCVN 06:2022/BXD để tính toán phân khoang cháy, khoảng cách đến cửa thoát nạn gần nhất và chiều rộng của đường giao thông dành cho xe chữa cháy chạy quanh nhà xưởng.

- Đảm bảo tính pháp lý hoàn công: Thiết kế chi tiết mạng lưới đầu phun nước tự động Sprinkler, đầu dò khói và các giải pháp bọc sơn chống cháy cho khung kết cấu chịu lực chính. Việc tích hợp chuẩn xác này giúp chủ đầu tư nhanh chóng có được văn bản thẩm duyệt thiết kế PCCC, tạo tiền đề cho công tác nghiệm thu hoàn công sở hữu công trình thuận lợi sau này.

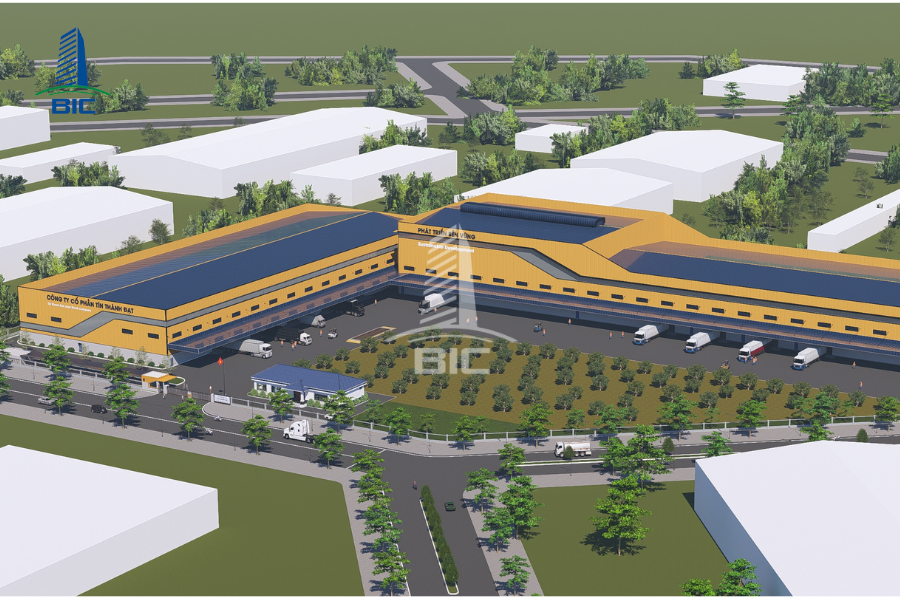

Quy trình quản trị dự án giúp hiện thực hóa bản vẽ thiết kế vào thực địa

Để bảo vệ dòng vốn đầu tư và đưa những ý tưởng tối ưu trên bản vẽ vào thực địa công trường một cách trọn vẹn, chủ doanh nghiệp cần áp dụng các công cụ quản trị dự án hiện đại.

1. Ứng dụng giải pháp công nghệ BIM để kiểm tra xung đột không gian

Công nghệ BIM (Building Information Modeling) là công cụ kiểm soát chất lượng thiết kế tiên tiến nhất hiện nay:

- Mô phỏng 3D tích hợp: BIM cho phép gộp các bản vẽ kiến trúc, kết cấu thép và cơ điện M&E vào một mô hình không gian ba chiều duy nhất. Kỹ sư có thể nhìn thấy trực quan mọi cấu phần của nhà xưởng trước khi triển khai xây dựng.

- Phát hiện va chạm sớm: Hệ thống tự động cảnh báo các điểm xung đột hình học, ví dụ như ống thông gió đâm xuyên dầm thép hoặc đường ống PCCC trùng tọa độ với máng cáp điện. Việc xử lý lỗi ngay trên máy tính giúp triệt tiêu hoàn toàn rủi ro phải dừng việc sửa sai ngoài thực địa, tiết kiệm hàng trăm triệu đồng chi phí nhân công và vật tư lãng phí.

2. Kiểm soát ngân sách bằng bảng bóc tách khối lượng vật tư BOQ chi tiết

Bảng dự toán khối lượng vật tư (BOQ) là nền tảng kiểm soát tài chính cho chủ đầu tư:

- Định lượng rõ ràng thông số: Yêu cầu đơn vị thiết kế thi công lập bảng BOQ chi tiết đến từng chủng loại tôn bao che, khối lượng tấn thép khung tiền chế, mác bê tông sàn chịu lực và mã hiệu thiết bị điện.

- Ngăn chặn bẫy phát sinh chi phí: Sở hữu một bảng BOQ chuẩn xác dựa trên thiết kế tối ưu giúp doanh nghiệp dễ dàng tổ chức đấu thầu, loại bỏ hoàn toàn tình trạng các nhà thầu mập mờ đơn giá hoặc báo giá thiếu khối lượng để trúng thầu giá rẻ, sau đó liên tục ép chủ đầu tư ký phụ lục phát sinh ngoài dự toán trong quá trình xây dựng.

3. Lựa chọn tổng thầu trọn gói có năng lực thiết kế thi công đồng bộ

Mô hình Design & Build (Thiết kế và Thi công trọn gói) mang lại lợi thế quản trị toàn diện cho các dự án xây dựng công nghiệp:

- Một đầu mối trách nhiệm duy nhất: Chủ đầu tư không phải đứng ra điều phối mâu thuẫn giữa một đơn vị lập bản vẽ biệt lập với một nhà thầu thi công ngoài hiện trường. Tổng thầu chịu trách nhiệm toàn diện từ khâu khảo sát địa chất, lập hồ sơ kỹ thuật đến lắp dựng kết cấu thép và đổ sàn bê tông chịu lực.

- Bảo đảm tính nhất quán kỹ thuật: Đội ngũ kỹ sư hiện trường của tổng thầu hiểu rõ từng chi tiết hình học và ý đồ công năng của bản vẽ thiết kế nhà xưởng. Sự nhất quán này giúp quá trình định vị bu lông neo móng đạt độ chính xác cao, lắp dựng khung kèo thép tiền chế ăn khớp hoàn toàn, đảm bảo công trình về đích đúng tiến độ, đạt chuẩn chất lượng kỹ thuật và tối ưu hóa tối đa hiệu quả sử dụng dòng vốn đầu tư của doanh nghiệp.

Một bản thiết kế nhà xưởng tối ưu công năng và dòng di chuyển sản xuất là nền tảng bền vững cho sự phát triển lâu dài của mọi doanh nghiệp sản xuất. Việc tính toán khoa học luồng vật lưu nội khu theo các sơ đồ tiêu chuẩn như chữ I, chữ U hay chữ L kết hợp với giải pháp khung thép tiền chế vượt nhịp lớn không chỉ giúp giải phóng diện tích mặt sàn, nâng cao tối đa hiệu suất vận hành của dây chuyền máy móc mà còn triệt tiêu các điểm nghẽn giao thông gây mất an toàn lao động.

Bên cạnh đó, việc đồng bộ hóa hạ tầng kỹ thuật cơ điện M&E ngay từ bước lập bản vẽ và ứng dụng các công cụ quản trị hiện đại như công nghệ BIM, bảng khối lượng BOQ chi tiết sẽ giúp chủ đầu tư chủ động kiểm soát chặt chẽ bài toán ngân sách, bảo vệ dòng vốn và ngăn chặn hoàn toàn rủi ro đập phá sửa sai thực địa. Để dự án về đích an toàn, đạt chuẩn kỹ thuật và tối ưu kinh tế, chủ doanh nghiệp nên ưu tiên hợp tác với các đơn vị tổng thầu có năng lực thiết kế thi công trọn gói uy tín, sở hữu kinh nghiệm thực chiến chuyên sâu để sở hữu một công trình nhà xưởng công nghiệp bền vững, mang lại hiệu quả khai thác kinh doanh cao nhất cho doanh nghiệp. Liên hệ BIC để được tư vấn chi tiết!
