Thiết Kế Xây Dựng Nhà Xưởng Gồm Những Gì?

Thiết kế xây dựng là một bước quan trọng và quyết định trong quá trình hình thành và phát triển của một nhà xưởng sản xuất của doanh nghiệp. Một nhà xưởng được thiết kế tốt không chỉ đảm bảo hiệu suất làm việc cao, mà còn đáp ứng được các tiêu chuẩn kỹ thuật, an toàn và môi trường.

Trong bối cảnh cạnh tranh khốc liệt như hiện nay, việc đầu tư vào thiết kế nhà xưởng đúng cách sẽ giúp doanh nghiệp tiết kiệm chi phí, tối ưu hóa không gian và tăng cường hiệu quả sản xuất. Trước khi bắt đầu xây dựng, việc hiểu rõ quy trình và các yếu tố cần xem xét là điều không thể thiếu để đạt được một dự án thành công.

Thiết kế xây dựng bao gồm những gì?

Thiết kế xây dựng bao gồm nhiều bước và hạng mục khác nhau, nhằm đảm bảo công trình hoàn thiện đáp ứng được các yêu cầu về kỹ thuật, thẩm mỹ, an toàn và sử dụng hiệu quả. Dưới đây là các thành phần chính trong bản thiết kế nhà xưởng:

1. Khảo sát hiện trạng và lập kế hoạch

Khảo sát địa hình và địa chất: Đánh giá điều kiện tự nhiên của khu vực xây dựng, bao gồm địa hình, địa chất, môi trường xung quanh, và các yếu tố ảnh hưởng khác.

Phân tích yêu cầu của dự án thiết kế: Xác định mục tiêu, quy mô, công năng sử dụng, và yêu cầu cụ thể của chủ đầu tư.

2. Thiết kế kiến trúc

Bản vẽ mặt bằng: Bố trí không gian tổng thể của công trình, phân chia các khu vực chức năng trong thiết kế xây dựng.

Bản vẽ mặt cắt: Hiển thị cấu trúc của công trình theo chiều đứng, bao gồm các tầng, chiều cao, và các chi tiết kết cấu.

Bản vẽ phối cảnh: Mô phỏng hình ảnh tổng thể của công trình khi hoàn thiện, giúp hình dung được thiết kế từ góc nhìn bên ngoài.

3. Thiết kế kết cấu

Thiết kế nền móng: Xác định loại nền móng phù hợp với điều kiện địa chất, đảm bảo độ bền vững cho công trình.

Thiết kế khung sườn: Xác định vật liệu và hình thức kết cấu như cột, dầm, sàn để đảm bảo an toàn và chịu lực.

4. Thiết kế hệ thống kỹ thuật

Hệ thống điện: Bao gồm thiết kế mạch điện, hệ thống chiếu sáng, hệ thống điều khiển và bảo vệ.

Hệ thống nước: Thiết kế hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy.

Hệ thống thông gió và điều hòa không khí: Đảm bảo không gian làm việc thoáng mát và thoải mái.

Hệ thống xử lý nước thải: Thiết kế xây dựng hệ thống cần đáp ứng yêu cầu về bảo vệ môi trường và tuân thủ các quy định pháp lý.

5. Lựa chọn vật liệu

Lựa chọn vật liệu xây dựng: Đảm bảo chất lượng, độ bền, và tính thẩm mỹ của công trình.

So sánh giá cả và hiệu quả sử dụng: Đánh giá các loại vật liệu khác nhau để tối ưu hóa chi phí.

6. Lập dự toán chi phí

Tính toán chi phí xây dựng: Bao gồm chi phí vật liệu, nhân công, máy móc thiết bị, và các chi phí phát sinh khác.

Dự phòng ngân sách: Đảm bảo có dự phòng cho các chi phí ngoài dự kiến.

7. Lập kế hoạch thi công

Xác định thời gian thi công: Lập kế hoạch cụ thể về thời gian hoàn thành từng hạng mục công việc.

Quản lý tiến độ: Theo dõi và điều chỉnh tiến độ thi công để đảm bảo hoàn thành đúng kế hoạch.

Mỗi bước trong thiết kế xây dựng đều đóng vai trò quan trọng trong việc đảm bảo công trình hoàn thiện một cách hiệu quả, an toàn, và đạt được các tiêu chuẩn mong muốn.

Cấu tạo nhà xưởng công nghiệp

Kết cấu móng

Dù xây dựng nhà xưởng thép tiền chế hay bê tông cốt thép thì phần kết cấu móng của nhà xưởng này vẫn sử dụng hệ móng bê tông cốt thép để tăng cường độ chắc chắn trong quá trình sử dụng.

Móng nhà xưởng trong thiết kế nhà xưởng (hay còn gọi là nền móng) là cấu trúc kỹ thuật nằm ở vị trí thấp nhất của công trình, có nhiệm vụ chịu tải trọng từ toàn bộ công trình và truyền xuống nền đất bên dưới, đảm bảo sự ổn định và vững chắc cho nhà xưởng.

Trước khi đổ bê tông cho móng, bu lông móng (bu lông neo) phải được lắp đặt chính xác và kết nối chặt chẽ với hệ thống thép móng. Việc lắp đặt bu lông móng là một bước cực kỳ quan trọng, đảm bảo nền móng của nhà xưởng được chắc chắn, đồng thời giúp việc lắp đặt các cấu kiện thép và cột kèo sau này diễn ra chính xác và thuận lợi hơn.

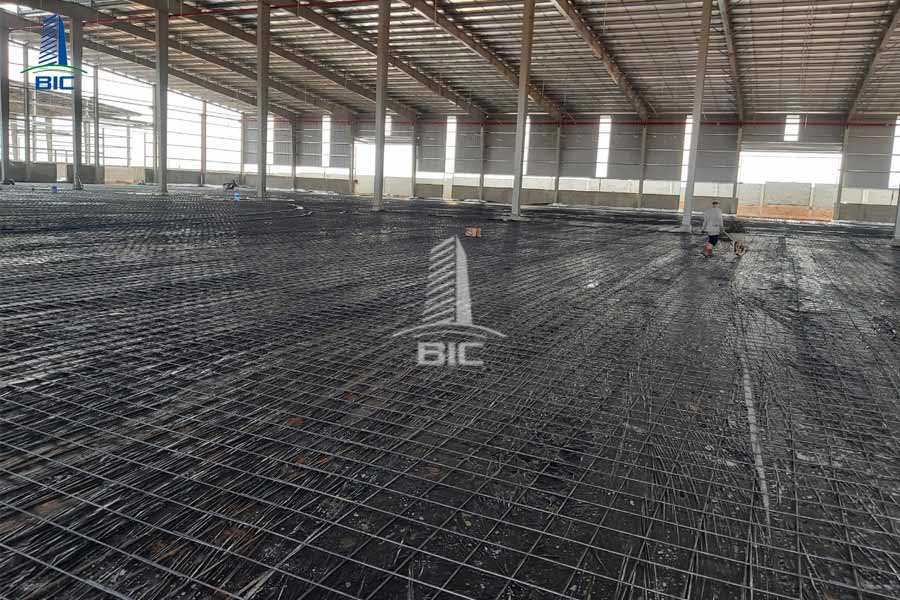

Nền nhà xưởng

Các hoạt động của nhà xưởng đều diễn ra trên nền nhà xưởng, chính vì thế đây là nơi phải chịu lực lớn và có mật độ đi lại cao, hạng mục này trong thiết kế xây dựng trở nên cực kỳ quan trọng.

Do đó, nền nhà xưởng thường được đổ bê tông trên lớp base và cát đầm chặt. Tùy thuộc vào tải trọng (như tải trọng của máy móc, xe tải di chuyển) và đặc điểm địa chất của công trình, Hưng Hoàng Phát sẽ lựa chọn cấu tạo nền phù hợp, với ba loại chính:

- Nền nhà xưởng thông thường: Loại nền này được đặt trên đất tự nhiên, còn được gọi là tấm trên nền đàn hồi.

- Nền gia cố cọc xi măng đất: Sử dụng cọc xi măng để gia cố, tăng cường độ chịu lực của nền.

- Sàn treo: Hay còn gọi là tấm sàn treo trên cọc bê tông cốt thép, thường được sử dụng khi nền đất yếu.

Sau khi hoàn thiện các bước xây dựng và gia cố nền, nền nhà xưởng sẽ được đánh bóng hoặc sơn phủ Epoxy. Việc này không chỉ giúp nền nhà sạch sẽ hơn trong quá trình sử dụng mà còn bảo vệ bề mặt khỏi các tác động từ môi trường và hoạt động sản xuất.

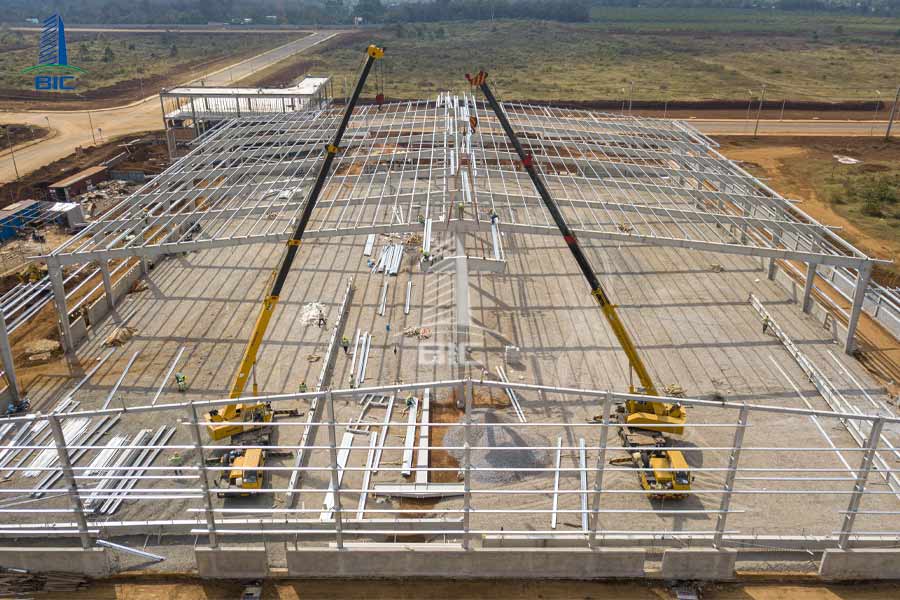

Hệ thống khung kèo

Khung kèo là các thành phần cấu tạo chính của hệ thống nhà xưởng trong thiết kế xây dựng. Trong quá trình thiết kế nhà xưởng, các kỹ sư phải đảm bảo rằng công trìnhcó khả năng chịu lực lớn.

Khung kèo thép thường được thiết kế dưới dạng thép hình chữ H với tiết diện thay đổi hoặc cấu tạo dàn thay đổi để tối ưu hóa khả năng chịu lực. Các liên kết giữa cột và vì kèo thường sử dụng bảng mã và bu lông cường độ cao để đảm bảo độ chắc chắn và ổn định cho toàn bộ cấu trúc.

Xà gồ và hệ thống giằng mái

Xà gồ là một cấu kiện thép quan trọng trong hệ thống kết cấu của thiết kế xây dựng nhà xưởng. Chức năng chính của xà gồ là liên kết với vì kèo thép để đỡ mái nhà (gọi là xà gồ mái) hoặc đỡ tôn đứng xung quanh (gọi là xà gồ thưng). Xà gồ thép mạ kẽm thường được thiết kế với dạng chữ C hoặc Z để đảm bảo độ bền và khả năng chịu lực tốt.

- Hệ giằng mái và giằng cột là phần không thể thiếu trong kết cấu nhà xưởng, mặc dù khối lượng của chúng không chiếm nhiều.

- Hệ giằng giúp gia tăng sự ổn định của hệ khung kết cấu chính trong quá trình lắp dựng và sử dụng nhà xưởng, giảm thiểu sự biến dạng của kết cấu nhà xưởng, đảm bảo công trình hoạt động hiệu quả và an toàn.

Dù hệ giằng có khối lượng không lớn, nhưng việc lắp đặt và kiểm tra chính xác là rất quan trọng để đảm bảo sự ổn định và bền vững của toàn bộ cấu trúc nhà xưởng.

Việc thiết kế xây dựng nhà xưởng bao gồm nhiều yếu tố quan trọng, mỗi yếu tố đều đóng vai trò then chốt trong việc đảm bảo nhà xưởng hoạt động hiệu quả và bền vững. Sự chuẩn bị kỹ lưỡng và thiết kế chính xác sẽ giúp nhà xưởng của bạn hoạt động an toàn và đạt được hiệu quả tối ưu trong quá trình sử dụng. Nếu bạn đang tìm kiếm đơn vị thiết kế xây dựng nhà xưởng, hãy liên hệ ngay với BIC.
