Trong quản lý dự án công nghiệp, việc tuân thủ hệ thống tiêu chuẩn thiết kế nhà xưởng là điều kiện tiên quyết để đảm bảo tính an toàn chịu lực, công năng vận hành và tư cách pháp lý cho công trình. Tại Việt Nam, hệ thống Quy chuẩn Kỹ thuật Quốc gia (QCVN) và Tiêu chuẩn Quốc gia (TCVN) liên tục được cập nhật, siết chặt các quy định về an toàn cháy, tải trọng kết cấu, mật độ xây dựng và hạ tầng môi trường. Việc nắm vững các quy định này giúp chủ đầu tư chủ động kiểm soát chất lượng hồ sơ thiết kế xây dựng, ngăn chặn rủi ro bị bác bỏ khi thẩm duyệt pháp lý và tối ưu chi phí nguyên vật liệu.
Bài viết này, BIC tổng hợp hệ thống quy chuẩn, tiêu chuẩn kỹ thuật hiện hành điều chỉnh quá trình lập bản vẽ kỹ thuật nhà máy, giúp doanh nghiệp thiết lập bộ thước đo chính xác để giám sát đối tác thiết kế và chuẩn bị cho giai đoạn thi thi công nhà xưởng đạt chuẩn.
Hệ thống văn bản pháp luật điều chỉnh tiêu chuẩn thiết kế nhà xưởng tại Việt Nam
Để một hồ sơ thiết kế nhà xưởng đủ điều kiện phê duyệt và đưa vào triển khai thực địa, bản vẽ phải đáp ứng đồng thời hai hệ thống văn bản: Tiêu chuẩn Quốc gia (TCVN) về mặt tính toán kỹ thuật và Quy chuẩn Kỹ thuật Quốc gia (QCVN) về mặt an toàn bắt buộc. Việc áp dụng đúng các văn bản hiện hành giúp chủ đầu tư bảo vệ tính pháp lý cho dự án và tránh tình trạng phải thiết kế lại do sử dụng các tiêu chuẩn đã hết hiệu lực.
Tiêu chuẩn quốc gia về thiết kế kiến trúc và kết cấu (TCVN)
Hệ thống TCVN cung cấp các công thức, phương pháp tính toán toán học và cơ học để kỹ sư xác định kích thước, tiết diện cấu kiện chịu lực, đảm bảo công trình bền vững trước mọi tác động ngoại cảnh:
- TCVN 2737:2023 về Tải trọng và tác động: Đây là tiêu chuẩn cập nhật mới nhất, quy định phương pháp tính toán các loại tải trọng tác động lên công trình. Kỹ sư căn cứ vào đây để tính toán tĩnh tải (trọng lượng bản thân kết cấu, mái, tường), hoạt tải (máy móc, con người, hàng hóa trong kho) và tải trọng gió bão phân vùng theo từng địa phương tại Việt Nam.
- TCVN 5575:2012 về Thiết kế kết cấu thép: Tiêu chuẩn cốt lõi áp dụng cho các nhà xưởng sử dụng hệ khung thép tiền chế. Văn bản này hướng dẫn chi tiết cách tính toán độ bền, độ ổn định tổng thể của cột, dầm, xà gồ, bu lông liên kết và bản mã chịu lực.
- TCVN 5574:2018 về Thiết kế kết cấu bê tông và bê tông cốt thép: Áp dụng bắt buộc cho khâu tính toán hệ thống móng (móng đơn, móng băng, móng cọc), dầm móng, cột bê tông và sàn bê tông công nghiệp chịu tải trọng lớn.
Quy chuẩn kỹ thuật quốc gia về an toàn và PCCC (QCVN)
Khác với TCVN mang tính chất hướng dẫn kỹ thuật, QCVN là tập hợp các quy định có tính pháp lý bắt buộc. Công trình vi phạm QCVN sẽ bị từ chối cấp phép xây dựng và không thể nghiệm thu đưa vào hoạt động:
- QCVN 06:2022/BXD (và các sửa đổi, bổ sung mới nhất) về An toàn cháy cho nhà và công trình: Quy chuẩn quan trọng nhất điều chỉnh khâu PCCC. Văn bản này phân loại nhà xưởng theo hạng nguy hiểm cháy nổ (A, B, C, D, E), quy định bậc chịu lửa của kết cấu, giới hạn chịu lửa của giải pháp bọc bảo vệ khung thép, khoảng cách an toàn giữa các khối nhà, chiều rộng đường dạo cho xe chữa cháy và khoảng cách thoát nạn tối đa cho công nhân.
- QCVN 01:2021/BXD về Quy hoạch xây dựng: Quy định các chỉ tiêu khống chế về không gian và địa giới, bao gồm mật độ xây dựng tối đa cho phép trên diện tích lô đất, chiều cao tầng, hệ số sử dụng đất và khoảng lùi tối thiểu so với chỉ giới đường đỏ cũng như ranh giới đất kế cận.
Tiêu chuẩn thiết kế quy hoạch tổng mặt bằng và kiến trúc nhà xưởng
Quy hoạch tổng mặt bằng là bước định hình vị trí công trình trên lô đất, đảm bảo việc kết nối giao thông nội bộ suôn sẻ và đáp ứng đúng các chỉ tiêu kiến trúc do cơ quan quản lý nhà nước quy định.
Mật độ xây dựng và khoảng lùi công trình (QCVN 01:2021/BXD)
Chủ đầu tư và đơn vị thiết kế nhà xưởng cần tuân thủ nghiêm ngặt các thông số khống chế không gian theo QCVN 01:2021/BXD:
- Mật độ xây dựng thuần: Đối với lô đất xây dựng nhà xưởng công nghiệp, mật độ xây dựng tối đa phụ thuộc vào diện tích lô đất và chiều cao công trình (thông thường khống chế từ 60% đến 70%). Phần diện tích còn lại phải dành cho giao thông nội bộ, bãi đỗ xe, cây xanh và hạ tầng kỹ thuật.
- Khoảng lùi an toàn: Công trình phải lùi vào một khoảng tối thiểu so với chỉ giới đường đỏ (tùy thuộc vào bề rộng lộ giới đường KCN) và duy trì khoảng cách an toàn tối thiểu 3,5m đến 6m so với ranh đất kế cận để đảm bảo quy định về ngăn cháy lan và lối cận chuyển cho xe chữa cháy chuyên dụng.
Tiêu chuẩn thông gió, chiếu sáng và giải pháp vi khí hậu
Môi trường làm việc bên trong nhà máy ảnh hưởng trực tiếp đến sức khỏe người lao động và độ bền của thiết bị:
- Mật độ chiếu sáng (TCVN 4607:2012): Thiết kế phải đảm bảo độ chiếu sáng tự nhiên và nhân tạo phù hợp với đặc thù từng ngành (ví dụ: khu vực lắp ráp linh kiện điện tử đòi hỏi độ Lux cao hơn nhiều so với khu vực kho chứa hàng). Bản vẽ cần ưu tiên bố trí dải tôn lấy sáng trên mái để tiết kiệm điện năng.
- Giải pháp thông gió: Bố trí cửa gió vào ở tầm thấp và cửa gió ra ở đỉnh mái (hoặc quả cầu thông gió, quạt hút cưỡng bức) để tạo luồng đối lưu không khí liên tục, duy trì nhiệt độ và độ ẩm ổn định trong xưởng.
Tiêu chuẩn thiết kế chiều cao và khẩu độ khung kèo
- Chiều cao thông thủy: Chiều cao từ nền sàn đến dạ dưới của dầm thép phải tính toán dựa trên chiều cao máy móc, số tầng kệ hàng (Pallet Racking) và chiều cao vận hành của cẩu trục hoặc xe nâng.
- Tối ưu khẩu độ (Nhịp dầm): Lựa chọn nhịp khung kèo thép (18m, 24m, 30m hoặc vượt nhịp lớn) phải cân đối giữa nhu cầu không gian không cột giữa và chi phí vật tư thép. Nhịp càng lớn, tiết diện cấu kiện thép càng phải dày, làm tăng tổng chi phí đầu tư.

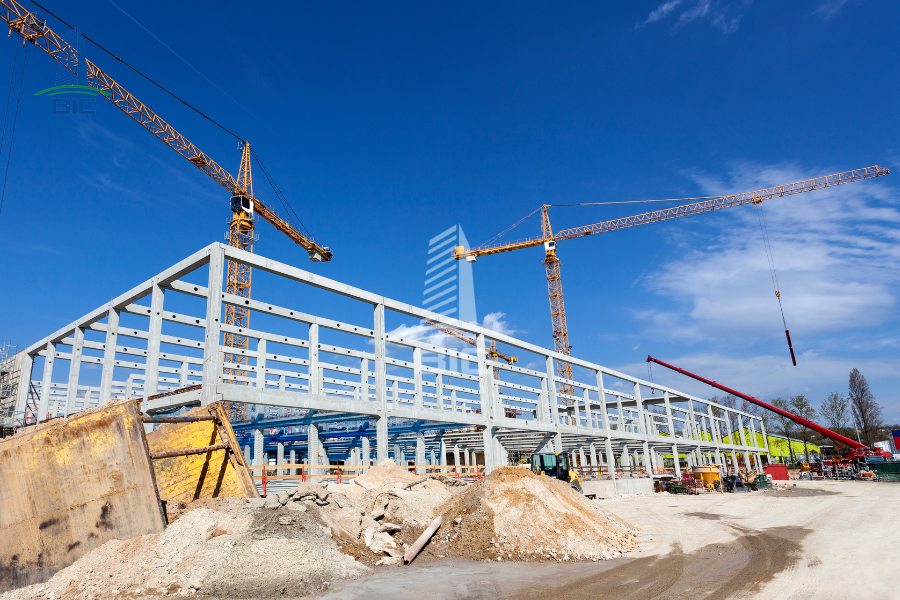

Tiêu chuẩn thiết kế kết cấu chịu lực và nền sàn nhà xưởng
Kết cấu chịu lực là phần bộ xương quyết định sự an toàn vận hành của toàn bộ công trình trong 20 đến 50 năm.
Tính toán tải trọng và tác động (TCVN 2737:2023)
Giai đoạn tính toán kết cấu yêu cầu kỹ sư tổng hợp đầy đủ các loại tải trọng theo tiêu chuẩn mới nhất:
- Tĩnh tải: Trọng lượng khung thép, mái tôn, hệ thống đường ống cơ điện treo mái, tường bao quanh.
- Hoạt tải: Trọng lượng công nhân, hàng hóa luân chuyển, tải trọng xe nâng di chuyển trên sàn và tải trọng nâng của hệ cẩu trục (chịu lực rung lắc động).
- Tải trọng gió: Áp lực gió tính toán theo từng vùng địa lý (Vùng I đến Vùng V) và dạng địa hình, đảm bảo khung kèo không bị biến dạng hay xé mái khi có bão lớn.
Tiêu chuẩn thiết kế kết cấu móng và cọc
Dựa trên báo cáo khảo sát địa chất, giải pháp móng được chỉ định tương ứng:
- Móng nông (Móng đơn, móng băng): Áp dụng khi lớp đất nông có sức chịu tải tốt.
- Móng sâu (Móng cọc bê tông cốt thép, cọc khoan nhồi): Áp dụng khi gặp lớp đất bùn yếu, bắt buộc phải ép cọc xuống tầng đất cứng bên dưới.
- Móng máy nặng: Các máy dập, máy nén khí công suất lớn phải thiết kế móng bê tông độc lập, cách ly với nền sàn xung quanh bằng khe co giãn để tránh truyền độ rung làm nứt sàn nhà xưởng.
Tiêu chuẩn thiết kế nền sàn bê tông công nghiệp
Nền sàn nhà xưởng là nơi chịu va đập và mài mòn liên tục trong suốt quá trình sản xuất:
- Độ dày và cốt thép: Độ dày bê tông nền (thường từ 150mm đến 250mm, mác bê tông từ 250 đến 350) kết hợp với lưới thép gia cường dựa trên tải trọng xe nâng và hàng hóa (tính theo tấn/m2).
- Khe co giãn (Control Joint): Cắt khe co giãn bê tông theo ô tiêu chuẩn để chống nứt do nhiệt độ và biến dạng bê tông.
- Hoàn thiện bề mặt: Áp dụng công nghệ xoa nền tăng cứng (Hardener Quartz/Maxrok) hoặc sơn phủ Epoxy chống bụi, kháng hóa chất và chống tĩnh điện tùy theo yêu cầu vệ sinh của từng ngành nghề.
Tiêu chuẩn thiết kế hệ thống PCCC và Hạ tầng kỹ thuật (MEP)
PCCC và MEP là hai hạng mục phức tạp, quyết định trực tiếp đến tiến độ xin cấp phép và nghiệm thu công trình.
Bậc chịu lửa và giải pháp ngăn cháy lan (QCVN 06:2022/BXD)
- Bậc chịu lửa của nhà: Tùy thuộc vào diện tích khoang cháy và hạng nguy hiểm cháy nổ, kết cấu thép tiền chế phải đạt thời gian chịu lửa nhất định (R15, R45, R60, R90...). Vì thép mất khả năng chịu lực ở nhiệt độ trên 500°C, đơn vị thiết kế xây dựng phải đưa ra giải pháp bọc bảo vệ kết cấu bằng sơn chống cháy, bọc tấm panel vữa xốp hoặc thạch cao chuyên dụng.
- Khoảng cách thoát nạn: Chiều dài đường thoát nạn từ vị trí làm việc xa nhất đến cửa thoát hiểm không được vượt quá quy định, cửa thoát hiểm phải mở ra phía ngoài và trang bị thanh thoát hiểm (Panic bar).
Tiêu chuẩn thiết kế hệ thống Cơ điện (MEP)
- Hệ thống điện (TCVN 9206:2012): Bố trí tủ điện phân phối trung tâm, mạng lưới dây dẫn bọc cách điện đi trong máng cáp (Cable tray), hệ thống nối đất chống sét và chiếu sáng sự cố (đèn Exit, đèn Emergency).
- Cấp thoát nước: Đường ống cấp nước sản xuất, sinh hoạt và đường ống thoát nước mưa bề mặt mái phải tính toán đủ đường kính để chống tràn ngược khi mưa lớn.
Tiêu chuẩn thu gom và xử lý nước thải sản xuất
Nước thải phát sinh từ quá trình sản xuất phải được tách riêng với nước thải sinh hoạt. Thiết kế phải bố trí trạm xử lý nước thải (XLNT) nội bộ với công nghệ phù hợp để xử lý các chỉ số hóa lý, sinh học đạt Cột A hoặc Cột B theo Quy chuẩn Kỹ thuật Quốc gia trước khi đấu nối vào hệ thống thu gom chung của KCN.
Mối liên hệ giữa tiêu chuẩn thiết kế và công tác thi công nhà xưởng
Một bản vẽ tuân thủ đúng các tiêu chuẩn kỹ thuật là tiền đề bắt buộc để công tác thi công nhà xưởng ngoài thực địa diễn ra thuận lợi, đúng tiến độ và an toàn.
Bản vẽ đúng tiêu chuẩn giúp quá trình thi công diễn ra suôn sẻ

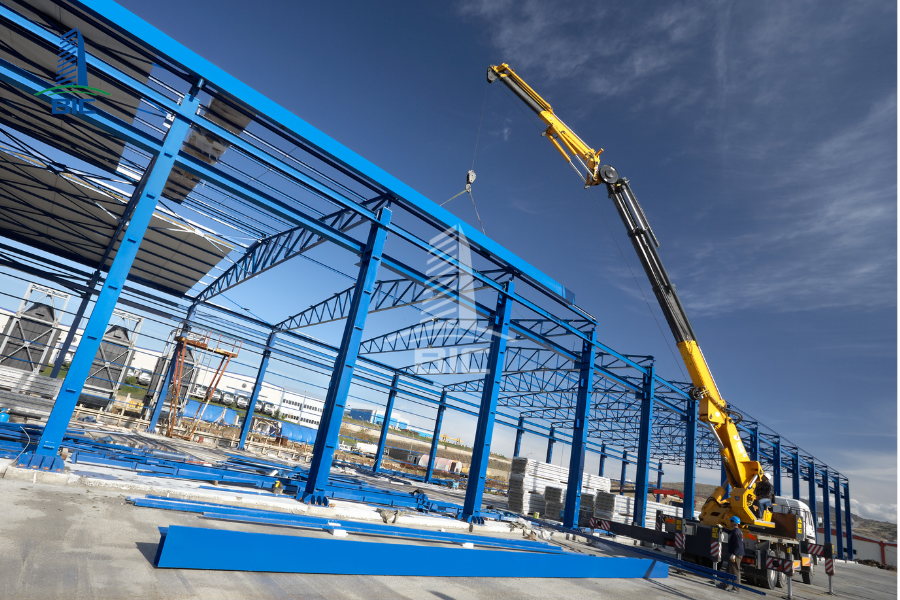

Khi hồ sơ thiết kế bóc tách chi tiết từng liên kết bu lông, tiết diện đường hàn và quy cách vật liệu theo TCVN, nhà thầu thi công chỉ việc triển khai chính xác theo bản vẽ Tekla/BIM mà không gặp phải tình trạng sai lệch kích thước khi lắp dựng khung thép tiền chế. Điều này giúp loại bỏ hoàn toàn việc chỉnh sửa, cắt gọt cơ học tại công trường, đảm bảo chất lượng nguyên bản của cấu kiện.
Tầm quan trọng của đơn vị thiết kế thi công am hiểu tiêu chuẩn
Lựa chọn mô hình thiết kế thi công trọn gói từ một tổng thầu có kinh nghiệm chuyên sâu về quy chuẩn pháp lý mang lại lợi ích lớn cho chủ đầu tư. Họ không chỉ chịu trách nhiệm về mặt kỹ thuật trên bản vẽ mà còn trực tiếp bảo vệ phương án thiết kế trước cơ quan thẩm duyệt PCCC và Sở Xây dựng. Sự đồng bộ này giúp rút ngắn tối đa thời gian làm thủ tục hành chính, đảm bảo công trình hoàn thành đúng hạn và nhanh chóng ra sổ sở hữu công trình cho doanh nghiệp.
Việc áp dụng chuẩn xác các tiêu chuẩn thiết kế nhà xưởng không đơn thuần là thủ tục hợp thức hóa pháp lý, mà là giải pháp cốt lõi để bảo vệ an toàn tính mạng con người, tài sản và dòng vốn của doanh nghiệp. Một công trình được tính toán đúng tiêu chuẩn từ khâu quy hoạch, kết cấu đến PCCC sẽ vận hành ổn định, tiết kiệm chi phí bảo trì và tạo nền tảng vững chắc cho sự phát triển lâu dài của nhà máy.
Nếu bạn đang chuẩn bị triển khai dự án và cần một đối tác tư vấn thiết kế nhà xưởng am hiểu sâu sắc hệ thống pháp lý cũng như quy chuẩn kỹ thuật hiện hành tại Việt Nam, hãy liên hệ ngay với BIC để được hỗ trợ thẩm định và tư vấn giải pháp tối ưu nhất.
