LIÊN KẾT BU LÔNG TRONG KẾT CẤU THÉP

27-08-2022 - Tin tức | 78

Liên kết bu lông trong kết cấu thép là thành phần không thể thiếu dùng để sử dụng kết nối ghép các chiê tiết thành hệ thống khối, khung giàn. Bu lông sử dụng theo nguyên lý ma sát giữa các vòng ren của bu lông và đai ốc để kẹp chặt các chi tiết lại với nhau.

Liên kết bu lông trong kết cấu thép là thành phần không thể thiếu dùng để sử dụng kết nối ghép các chiê tiết thành hệ thống khối, khung giàn. Bu lông sử dụng theo nguyên lý ma sát giữa các vòng ren của bu lông và đai ốc để kẹp chặt các chi tiết lại với nhau.

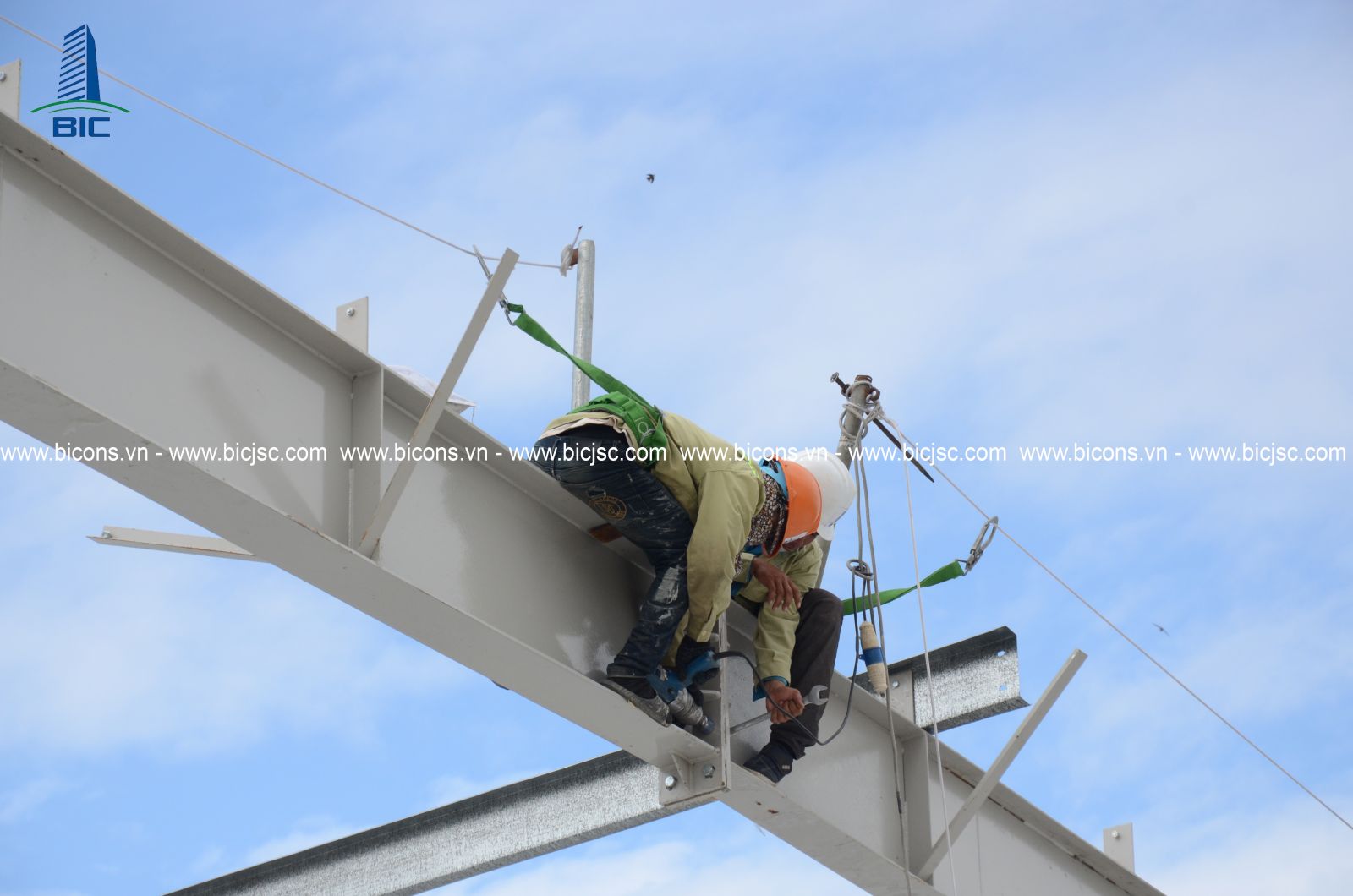

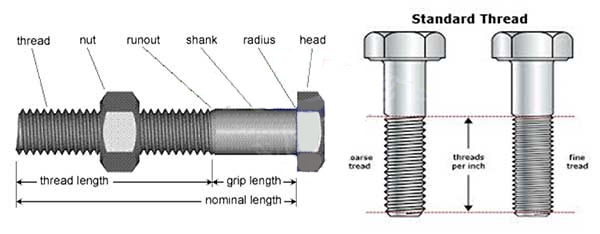

Liên kết bu lông trong kết cấu thép đặc thù về cấu tạo

Thân bu lông là đoạn thép có tiết diện hình tròn có đường kính được kí hiệu là d và có kích thước từ 12: 48 mm. Bu lông dùng liên kết trong kết cấu thép là khoảng d= 20:30mm. Trường hợp đặc biệt với bu lông neo đường kính thân bu lông có thể lên tới 100mm.

Đường kính trong phần bị ren được kí hiệu là do ( do=0,85đ)

Bu lông tiện ren lửng DIN 931 chiều dài của phần ren kí hiệu là lo lo  tương đương 2,5d. Chiều dài của phần không tiện ren phải nhỏ hơn bề dày của tập bản thép khi lắp liên kết bu lông xuyên qua từ 2:3mm

Bu lông ren suốt DIN 933 chiều dài của phần ren chính là chiều dài bu lông, được ký hiệu là I, có kích thước từ 35:300mm

Mũ bu lông được sử dụng hình lục giác có các gốc được mài vát

Đường kính của mũ bu lông hình tròn ngoại tiếp của mũ bu lông được kí hiệu là D ( D = 1,7d)

Bề dày của mũ bu lông được kí hiệu là h và h = 0,6d

Đường kính hình tròn nội tiếp của mũ bu lông kí hiệu là S, thường là số chẵn: S= 12,14,16,18..

Đại ốc thường có hình dạng lục giác được khoan lỗ và ren giống như ren của phần thân có bước ren giống nhau. Bề dày của đai ốc h>= 0,6d

Vòng đệm có hình tròn để phân phối áp ực của đai ốc lên mặt kết cấu thép cơ bản. Kích thước lo, do, D và h đều quy định theo đường kính thân bu lông d, nếu d càng lớn thì yêu cầu các kích thước đó cũng càng lớn.

Bu lông tho, bu lông thường

Đây là loại bu lông được sản xuất từ Cacbon bằng cách rèn, đập. Độ chính xác thấp nên đường kính thân bu lông phải làm nhỏ hơn đường kính gỗ 2:3mm. Lỗ của loại bu lông thuongf được làm bằng cách ddoouctj hoặc khoan từng bản riêng rẻ. Đụt khi mà mặt lỗ không phẳng phần thép xung quanh lỗ 2:3mm bị giòn vì biến cứng nghuội. Do độ chính xác không cao nên khi ghép tập bản thép các lỗ không hoàn toàn trung khít nhau bu lông không thể tiếp xúc chặt với thành lỗ.

Loại bu lông thường có giá rẻ sản xuất nhanh và dễ đặt vào lỗ nhưng chất lượng không cao.  Có sự biến dạng nhiều. Không nên sử dụng trong các công trình quan trọng. Chỉ nên sử dụng chúng trong tác dụng chịu kèo hoặc để định vị các cấu kiện khi lắp ghép.

Bu lông tinh là loại bu lông làm từ thép cacbon thép hợp kim thấp bằng cách tiện độ chính xác cao. Đường kính lỗ không hơn đường kính bu lông không quá 0,3mm. Tất cả các phần đều phải được gia công cơ khí. Bu lông tinh có 2 loại thường lắp vào lỗ có khe hở và loại lắp vào lỗ không có khe hở, loại thứ 2 có đường kính phần ren nhỏ hơn đường kính phần không ren.

Khe hở giữa thân và lỗ bu lông nhỏ liên kết chặc biến dạng ban đầu của liên kết nhở, khả năng chịu lực cao.

Bu lông cường độ cao

Được làm  từ hợp kim thép sau đó gia công nhiệt để đạt lực xiết và lực kéo theo yêu cầu. Bu lông cường độ cao được làm bằng thép cường độ cao nên có thể vặnđai ốc rất chặt làm thân bu lông chịu kéo và gây lực ép rất lớn lên tập bản thép liên kết.

Chịu lực giữa các mặt tiếp xúc của các bản thép có lực ma sát lớn chống lại sự trượt tương đối giữa chúng. Lực truyền từ cấu kiện này sang câu skieenj khác chủ yếu do lực ma sát.

Bu lông cường độ cao có khả năng chịu lực lớn liên kết ít biến dạng nên được dùng rộng rãi và thay thế cho liên kết đinh tán trong kết cấu chịu tải trọng nặng và tải trọng động.

Sau khi chế tạo chúng được gia công nhiệt nên có cường độ cao. Tạo lực kéo lớn trong thân bu lông để ép các bản thép lại, tạo lực ma sát khả năng chịu lực cao.

Các loại liên kết bu lông cường độ cao

Liên kết chịu cắt

Khả năng chịu cắt (truyền lực cắt) của liên kết bu lông được hình thành thông qua ma sát giữa các bản thép liên kết do lực ép của bu lông. Trong liên kết chịu cắt, lực vuông góc với thân bu lông, thân bu lông bị cắt và bản thép thành lỗ bị ép.

Ưu điểm của liên kết chịu cắt:

Liên kết chịu cắt đơn giản

Dễ thi công

Chịu lực khỏe

Nhược điểm: dễ bị trượt do lỗ to hơn thân bu lông.

Với loại liên kết chịu cắt, lực xiết bu lông cường độ cao không cần quá chặt, quá mạnh,chỉ cần sử dụng lực xiết được tạo ra từ Cle chuẩn là đủ.

Liên kết không trượt

Chịu lực vuông góc với bu lông, song bu lông được xiết hết sức chặt để gây ma sát giữa các bản thép, không cho trượt.Liên kết này dùng cho những kết cấu không cho phép trượt như: cầu, dầm cầu trục, kết cấu chịu lực động… Bu lông cường độ cao trong liên kết này phải được xiết đến độ lực căng theo quy định thiết kế.

Liên kết bu lông chịu kéo

Trong liên kết mà lực dọc theo chiều bu lông, bu lông chịu kéo (ví dụ: liên kết mặt bích, liên kết nối dầm của khung nhà). Tiêu chuẩn TCVN không yêu cầu xiết bu lông chịu kéo như thế nào, nhưng tiêu chuẩn các nước (Mỹ, châu Âu, Úc…) đều yêu cầu bu lông phải được xiết đến lực lớn hơn lực nó sẽ chịu khi làm việc dưới tải, để cho các mặt bích không bị tách ra.

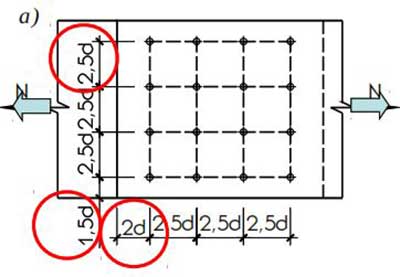

Cách bố trì bu lông trong kết cấu thép

Không nên bố trí các bu lông có khoảng cách gần quá, bản thép liên kết dễ bị xé đứt phá hoại do ép mặt.

Bố trí các bu lông có khoảng cách xa quá tốn vật liệu lien kết không chặt chẽ dễ bị gỉ phẩn bản thép giữa 2 bu lông không bđảm bảo ổn định khi chịu nén

Khoảng cách bố trí nhỏ nhất để tiết kiệm vật liệu, liên kết gọn nhẹ, nhưng vẫn đảm bảo đủ chịu lực

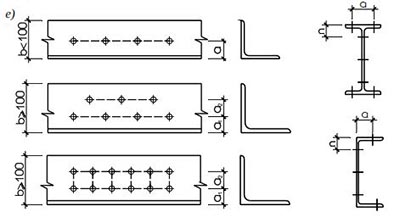

Bố trí bu lông đối với thép hình

Vị trí các dãy bu lông được quy định sẵn theo kích thước của từng loại thép hình. Đối với thép góc

+ Khi bề rộng cách b<100 mm: bố trí 1 hàng bu lông

+ Khi bề rộng cách b>100 mm: bố trí 2 hàng bu lông
