Thiết Kế Nhà Xưởng Tối Ưu Dòng Di Chuyển Nguyên Liệu Và Thành Phẩm

Dòng di chuyển nguyên vật liệu và thành phẩm đóng vai trò như mạch máu vận hành, quyết định trực tiếp đến hiệu suất sản xuất và năng lực cạnh tranh của toàn bộ nhà máy công nghiệp. Trong thực tế, việc quy hoạch mặt bằng thiếu khoa học thường dẫn đến tình trạng chồng chéo giao thông nội bộ, kéo dài thời gian chu chuyển vật tư và gia tăng đáng kể chi phí logistics không cần thiết.

Việc đầu tư giải pháp thiết kế nhà xưởng bài bản ngay từ giai đoạn lập dự án giúp doanh nghiệp tối ưu hóa luồng di chuyển hàng hóa, loại bỏ triệt để các điểm nghẽn vận hành và cắt giảm chi phí sản xuất. Sự phối hợp chặt chẽ giữa phương án thiết kế xây dựng chuẩn xác và năng lực triển khai thực tế của tổng thầu xây dựng sẽ tạo nên một công trình nhà xưởng hiện đại, an toàn, sẵn sàng đáp ứng yêu cầu vận hành sản xuất tinh gọn trong dài hạn.

Tầm quan trọng của việc tối ưu dòng di chuyển nguyên vật liệu và thành phẩm

Quy hoạch luồng di chuyển vật tư mạch lạc ngay từ giai đoạn lập bản vẽ là yếu tố cốt lõi giúp doanh nghiệp chủ động tối ưu chi phí vận hành và bảo đảm an toàn cho toàn bộ nhà máy.

1. Tối thiểu hóa chi phí logistics nội bộ và thời gian chu chuyển

Tốc độ luân chuyển nguyên vật liệu từ khu vực tiếp nhận, đi qua các công đoạn gia công và cập bến kho thành phẩm là yếu tố then chốt quyết định tổng thời gian hoàn thành một đơn hàng. Một phương án thiết kế nhà xưởng chuẩn xác sẽ thu ngắn tối đa quãng đường di chuyển của lực lượng công nhân và thiết bị nâng hạ. Việc rút ngắn hành lang vận chuyển không chỉ giúp tiết kiệm thời gian thao tác mà còn giảm đáng kể lượng điện năng hoặc nhiên liệu tiêu thụ, hạn chế mức độ mài mòn lốp xe và hạ thấp chi phí bảo trì phương tiện nội bộ định kỳ.

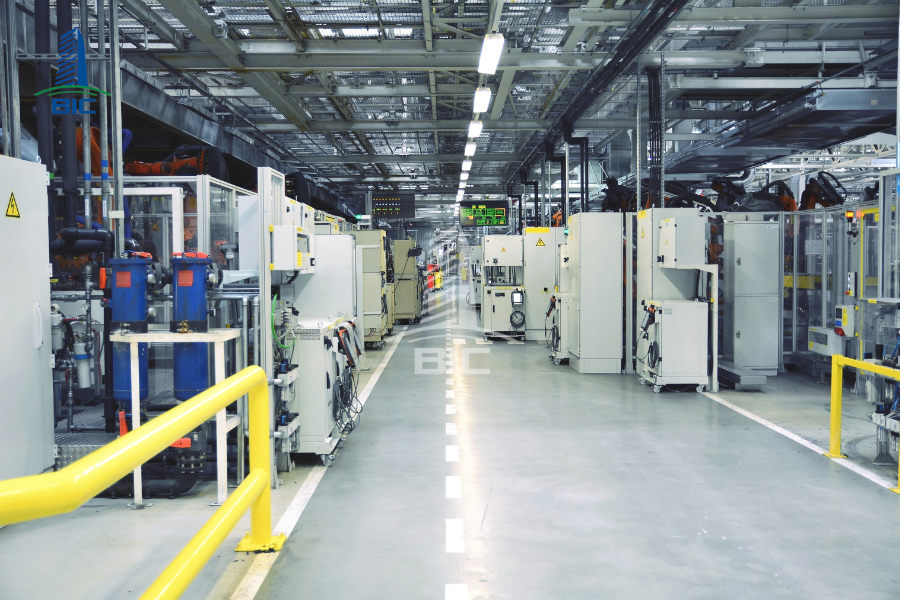

2. Loại bỏ điểm nghẽn và nguy cơ va chạm giao thông công nghiệp

Việc quy hoạch luồng giao thông nội bộ theo quy tắc phân luồng rõ ràng giúp triệt tiêu các nút thắt giao cắt giữa luồng di chuyển của vật tư và con người. Sự phân tách độc lập giữa tuyến đường xe vận chuyển nguyên liệu đầu vào và tuyến đường chở thành phẩm đầu ra loại bỏ triệt để nguy cơ ùn tắc tại khu vực cửa kho xuất nhập. Điều này bảo đảm mọi công đoạn trong dây chuyền sản xuất luôn duy trì nhịp độ liên tục, không bị ngắt quãng do sự cố tắc nghẽn giao thông trong nhà máy.

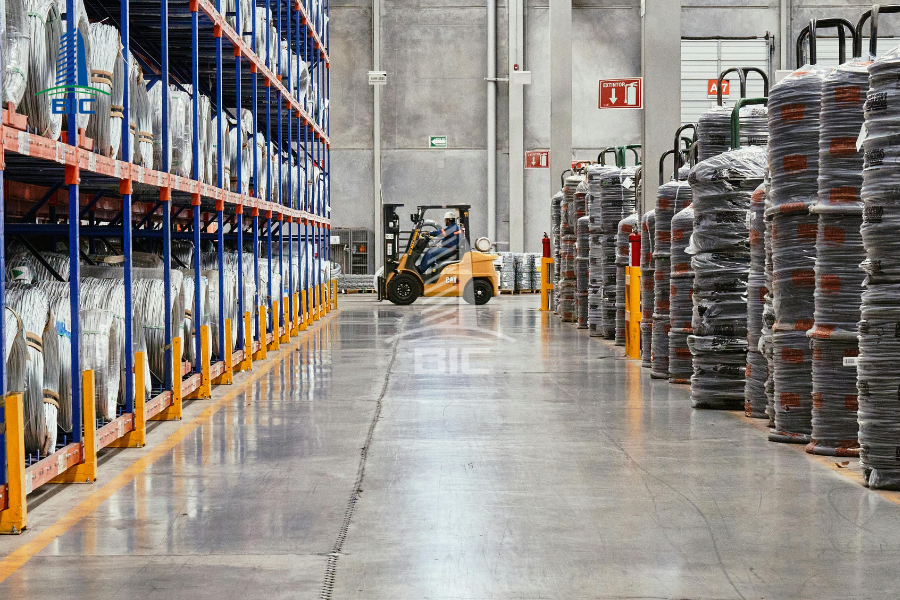

3. Tăng cường khả năng kiểm soát kho hàng và giảm rủi ro hư hỏng vật tư

Luồng di chuyển nguyên vật liệu được thiết kế mạch lạc, khoa học giúp bộ phận quản lý kho dễ dàng kiểm soát khối lượng hàng hóa xuất nhập tồn theo thời gian thực. Hàng hóa di chuyển theo các tuyến đường định sẵn và thông thoáng giúp hạn chế tối đa rủi ro va đập, rơi vỡ hoặc trầy xước bề mặt trong quá trình vận chuyển. Đặc biệt đối với các nhà máy sản xuất thực phẩm, dược phẩm hay linh kiện điện tử, việc áp dụng giải pháp thiết kế xây dựng luồng di chuyển một chiều còn ngăn ngừa hiệu quả nguy cơ nhiễm bẩn chéo giữa nguyên liệu thô và thành phẩm đã qua chế biến.

4. Nâng cao năng suất lao động và cải thiện an toàn cho người công nhân

Mặt bằng sản xuất được tổ chức hợp lý tạo không gian thao tác thông thoáng, giúp người lao động loại bỏ các di chuyển thừa và tập trung hoàn toàn vào công đoạn chuyên môn. Bên cạnh đó, bản vẽ thiết kế nhà xưởng đạt chuẩn luôn thiết lập hành lang đi bộ riêng biệt, duy trì khoảng cách an toàn với khu vực máy móc tự động hóa và tuyến đường xe nâng di chuyển. Điều này giúp ngăn ngừa tối đa các tai nạn lao động đáng tiếc, tạo môi trường làm việc an toàn và nâng cao hiệu suất làm việc của công nhân.

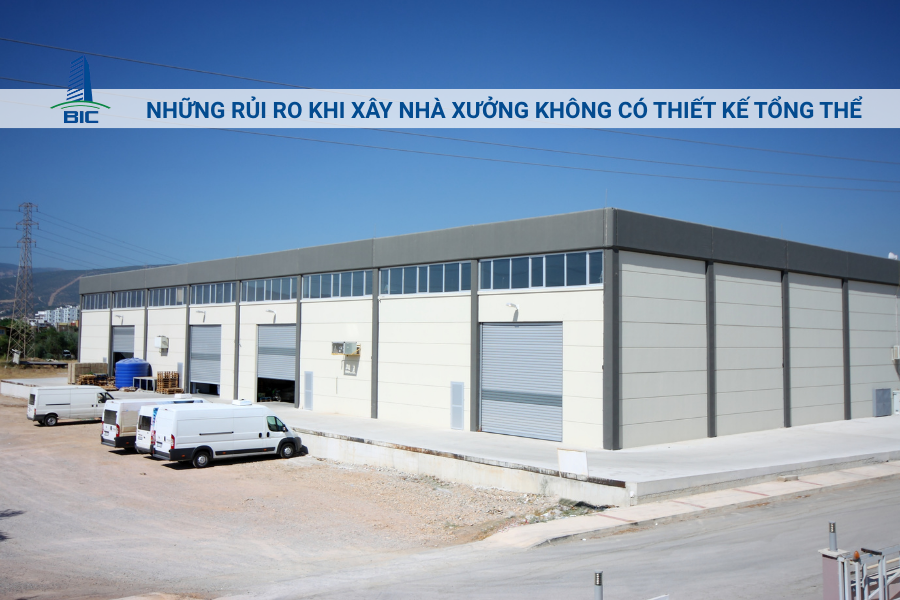

Rủi Ro Về Tiến Độ, Chất Lượng Và Trách Nhiệm Các Bên

Tiến độ bị kéo dài do thay đổi trong quá trình thi công

Khi thiết kế chưa hoàn chỉnh, công trường thường phải vừa thi công vừa chờ bổ sung bản vẽ hoặc quyết định xử lý các xung đột kỹ thuật. Một thay đổi nhỏ về vị trí máy móc cũng có thể ảnh hưởng đến nền móng, kết cấu, cửa, đường ống và hệ thống điện. Các đội thi công phải dừng việc, chờ phê duyệt rồi mới tiếp tục, khiến trình tự công việc bị gián đoạn và thời điểm bàn giao nhà xưởng bị lùi lại.

Chất lượng khó được kiểm soát đồng nhất

Thiết kế phân mảnh làm tăng số lượng giao diện giữa kiến trúc, kết cấu, MEP, PCCC và hạ tầng. Nếu không có hồ sơ phối hợp thống nhất, mỗi đơn vị có thể thi công theo một thông số khác nhau, dẫn đến sai lệch về cao độ, vật liệu, lỗ mở hoặc vị trí lắp đặt. Công tác giám sát khi đó phải xử lý nhiều lỗi phát sinh tại công trường, trong khi việc đục phá và làm lại thường khó bảo đảm chất lượng như thi công ngay từ đầu.

Trách nhiệm giữa các bên không rõ ràng

Khi chủ đầu tư ký riêng với nhiều đơn vị nhưng không có đầu mối quản lý giao diện, việc xác định nguyên nhân sai sót trở nên phức tạp. Nhà thầu thiết kế có thể cho rằng lỗi phát sinh do thi công, trong khi nhà thầu thi công lại viện dẫn hồ sơ chưa đầy đủ hoặc thông tin thiết bị thay đổi. Tranh chấp kéo dài làm chậm quyết định xử lý và khiến chủ đầu tư phải trực tiếp điều phối các vấn đề kỹ thuật.

Khó kiểm soát an toàn và nghiệm thu

Giám sát thiếu đồng bộ có thể làm bỏ sót yêu cầu về vật tư, an toàn lao động, PCCC và tiêu chuẩn nghiệm thu. Công trình hoàn thành nhưng còn khiếm khuyết, chưa chạy thử đầy đủ hoặc thiếu hồ sơ hoàn công sẽ khó bàn giao và đưa vào sản xuất đúng kế hoạch. Một tổng thầu xây dựng có năng lực phối hợp xuyên suốt sẽ giúp tập trung trách nhiệm, thống nhất quy trình kiểm tra và giảm rủi ro trong toàn bộ dự án.

Các sơ đồ luồng di chuyển phổ biến trong thiết kế nhà xưởng công nghiệp

Tùy thuộc vào hình dạng quỹ đất, đặc thù dây chuyền công nghệ và quy mô sản xuất, đơn vị tư vấn sẽ đề xuất mô hình bố trí luồng di chuyển phù hợp nhằm tối đa hóa hiệu suất vận hành.

1. Sơ đồ dòng chảy thẳng dạng chữ I

Sơ đồ dạng chữ I được thiết kế theo một đường thẳng xuyên suốt từ đầu đến cuối nhà máy. Khu vực tiếp nhận nguyên liệu nằm ở một đầu công trình, vật tư di chuyển qua các công đoạn gia công nối tiếp và kho thành phẩm được bố trí ở đầu đối diện. Mô hình này sở hữu ưu điểm đơn giản, giúp quá trình giám sát sản xuất diễn ra dễ dàng và triệt tiêu hoàn toàn sự di chuyển ngược chiều của vật tư. Sơ đồ chữ I rất phù hợp với các công trình có mặt bằng dạng hình chữ nhật dài hoặc các ngành công nghiệp sản xuất lắp ráp thiết bị liên tục.

2. Sơ đồ dòng chảy dạng chữ U

Mô hình chữ U bố trí khu vực tiếp nhận nguyên liệu thô và khu vực xuất thành phẩm nằm ở cùng một phía của công trình. Dây chuyền sản xuất được thiết kế uốn cong theo hình chữ U xung quanh tâm nhà máy. Giải pháp này giúp tối ưu hóa không gian bãi đỗ xe tải bốc xếp, tận dụng chung hạ tầng kho bãi và nâng cao khả năng linh hoạt của lực lượng công nhân khi có thể hỗ trợ lẫn nhau giữa điểm đầu và điểm cuối dây chuyền. Sơ đồ chữ U là lựa chọn lý tưởng cho các nhà xưởng có mặt bằng hình vuông hoặc diện tích đất hạn chế, thích hợp với mô hình sản xuất tinh gọn Lean.

3. Sơ đồ dòng chảy dạng chữ L

Sơ đồ chữ L được áp dụng khi dây chuyền công nghệ yêu cầu bẻ góc 90 độ tại một công đoạn trung gian. Vị trí nhập nguyên liệu và xuất thành phẩm được đặt tại hai mặt vuông góc của công trình. Mô hình này phát huy hiệu quả cao đối với các khu đất xây dựng không bằng phẳng hoặc các dự án yêu cầu phân tách rõ rệt giữa phân khu gia công thô phát sinh nhiều bụi bẩn và phân khu đóng gói hoàn thiện có yêu cầu độ sạch cao.

4. Sơ đồ dòng chảy hình ziczac hoặc dạng chữ S

Đối với các dây chuyền sản xuất có nhiều công đoạn kiểm tra kỹ thuật, sấy khô hoặc chờ phản ứng hóa học, sơ đồ dạng chữ S giúp kéo dài tổng quãng đường chế biến trên một diện tích mặt bằng cố định. Dòng vật tư di chuyển qua lại giữa các làn sản xuất song song, giúp doanh nghiệp tận dụng triệt để không gian nhà xưởng quy mô vừa và nhỏ mà vẫn bảo đảm đầy đủ các bước xử lý kỹ thuật phức tạp.

Hạng mục kỹ thuật trọng yếu trong thiết kế xây dựng tối ưu luồng di chuyển

Để bản vẽ quy hoạch luồng di chuyển vận hành hiệu quả trong thực tế, hồ sơ thiết kế xây dựng cần tính toán chính xác các thông số hạ tầng kỹ thuật phụ trợ.

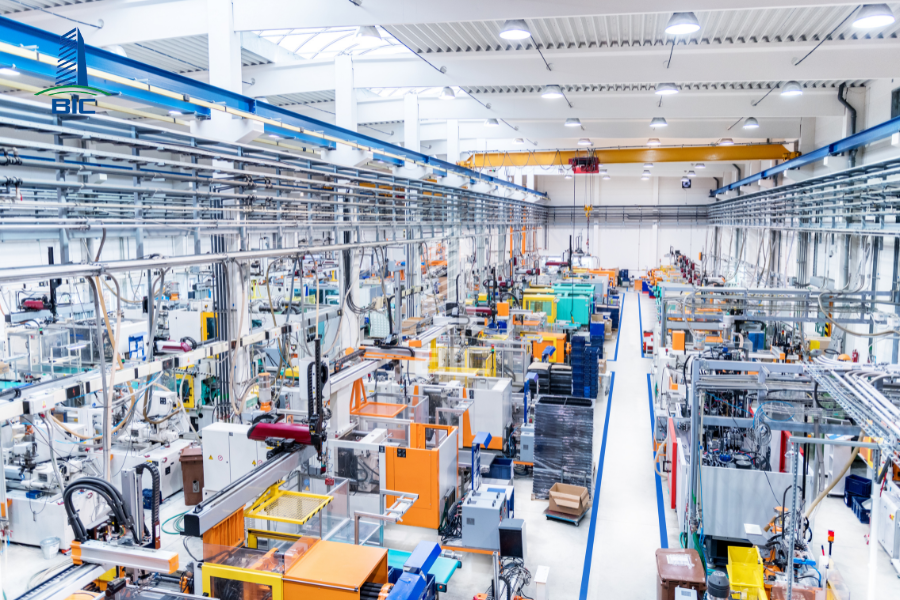

1. Quy hoạch phân khu kho nguyên liệu, xưởng sản xuất và kho thành phẩm

Tỷ lệ diện tích giữa các phân khu phải dựa trên công suất đầu ra thực tế và thời gian lưu kho trung bình của vật tư. Đơn vị tư vấn phải đặt kho nguyên liệu tiếp giáp trực tiếp với công đoạn chế biến đầu tiên và kho thành phẩm nối liền với khu vực đóng gói cuối cùng. Sự kết nối trực tiếp này loại bỏ các khoảng không gian chết và giảm bớt các chặng vận chuyển trung gian không cần thiết.

2. Tính toán quy cách hạ tầng giao thông và bán kính quay xe

Chiều rộng hành lang di chuyển nội bộ phải được thiết kế dựa trên quy cách và số lượng phương tiện vận chuyển sử dụng như xe nâng tay, xe nâng động cơ hoặc hệ thống xe tự hành AGV. Đối với khu vực giao thông bên ngoài nhà xưởng, bản vẽ thiết kế nhà xưởng phải tính toán chuẩn xác chiều rộng cửa xuất nhập hàng, độ dốc đường ram dốc và bán kính quay đầu của xe container trọng tải lớn để phương tiện ra vào bốc xếp hàng hóa thuận tiện.

3. Thiết kế sàn bê tông chịu tải trọng tĩnh và động của phương tiện nâng hạ

Hệ sàn bê tông nhà xưởng phải chịu tác động liên tục từ tải trọng tĩnh của hàng hóa xếp chồng và tải trọng động phát sinh khi xe nâng hàng di chuyển. Kỹ sư kết cấu phải tính toán chi tiết độ dày bê tông, mật độ thép và áp dụng giải pháp gia cố bề mặt bằng lớp phủ Epoxy hoặc bột tăng cứng Hardener. Giải pháp này giúp chống bám bụi, hạn chế hiện tượng mài mòn và duy trì độ phẳng tuyệt đối cho sàn, giúp phương tiện di chuyển mượt mà và an toàn.

4. Bố trí khu vực xuất nhập hàng và hệ thống sàn nâng tự động Dock Leveler

Số lượng hố sàn nâng tự động Dock Leveler cần được tính toán dựa trên mật độ xe tải ra vào nhà máy trong giờ cao điểm. Việc trang bị sàn nâng tự động giúp cân bằng độ cao giữa sàn nhà xưởng và thùng xe tải, tạo điều kiện cho xe nâng đi thẳng vào bên trong thùng xe bốc xếp hàng nhanh chóng. Ngoài ra, việc thiết kế phần mái che vươn rộng tại khu vực xuất nhập hàng giúp hoạt động logistics diễn ra liên tục kể cả trong điều kiện thời tiết mưa bão.

Vai trò của tổng thầu xây dựng trong hiện thực hóa bản vẽ thiết kế nhà xưởng

Chất lượng công trình và tính khả thi của sơ đồ luồng di chuyển phụ thuộc rất lớn vào năng lực triển khai thực địa của tổng thầu xây dựng.

1. Đồng bộ hóa giữa phương án thiết kế xây dựng và thực tế thi công

Một tổng thầu xây dựng giàu kinh nghiệm sẽ trực tiếp thẩm định bản vẽ thiết kế mặt bằng, phát hiện sớm các điểm xung đột kỹ thuật giữa hệ thống kết cấu khung thép và luồng giao thông nội bộ. Tổng thầu áp dụng các công nghệ thi công hiện đại để bảo đảm độ phẳng sàn bê tông đạt chuẩn siêu phẳng, giúp các thiết bị xe nâng tự động vận hành chính xác mà không gặp sự cố rung lắc.

2. Kiểm soát tiến độ và chất lượng thi công hạ tầng giao thông nội bộ

Tổng thầu chịu trách nhiệm tổ chức thi công đồng bộ từ hệ thống đường giao thông nội bộ, bãi bốc xếp hàng hóa đến mạng lưới chiếu sáng hạ tầng. Việc kiểm soát chặt chẽ chất lượng vật tư móng đường và bê tông sàn giúp hạ tầng chịu lực tốt, không bị sụt lún hay nứt nẻ dưới mật độ di chuyển cao của các xe tải trọng lớn.

3. Tối ưu chi phí đầu tư trọn gói và đảm bảo an toàn vận hành

Lựa chọn dịch vụ tổng thầu trọn gói giúp chủ đầu tư kiểm soát chặt chẽ ngân sách xây dựng, loại bỏ rủi ro phát sinh chi phí do sửa chữa hay điều chỉnh thiết kế trong quá trình thi công. Tổng thầu cam kết chất lượng công trình thông qua quy trình kiểm soát chất lượng nghiêm ngặt và chính sách bảo hành dài hạn, đảm bảo nhà xưởng vận hành ổn định và an toàn ngay sau khi bàn giao.

Lựa chọn phương án thiết kế nhà xưởng tối ưu luồng di chuyển nguyên liệu và thành phẩm là quyết định đầu tư mang tính chiến lược, giúp doanh nghiệp tạo dựng lợi thế cạnh tranh bền vững. Một quy hoạch mặt bằng thông minh không chỉ giúp cắt giảm tối đa chi phí logistics nội bộ, loại bỏ các rủi ro hư hỏng vật tư mà còn nâng cao an toàn lao động và thúc đẩy năng suất sản xuất toàn nhà máy. Hãy hợp tác với BIC, chúng tôi là các đơn vị tư vấn thiết kế xây dựng chuyên sâu và tổng thầu xây dựng uy tín cung cấp các giải pháp quy hoạch trên bản vẽ thành một công trình nhà xưởng vận hành hiệu quả, linh hoạt và sẵn sàng cho các mục tiêu mở rộng quy mô trong tương lai.
